24 de 56 Manuel d’instructions CIR-e³
Secondaire da Courant: La valeur du secondaire dans ce cas est de 5 ampères puisque
les mesures sont faites sur le côté de cette valeur de pince de courant CP-5
Tension nominale (V): Introduire la valeur de tension nominale entre phase et neutre de
l’installation. Cette valeur doit être égale au secondaire du transformateur dans le
cas de configurer (1) un.
Fréquence nominale: Introduire la valeur nominale de la fréquence de l’installation. La
valeur permise dans ce champ est de 50 ou 60 Hz.
Puissance souscrite (kW): À titre informatif, sans que cela n’influe dans la configuration
de l’équipement, il est possible d’introduire la valeur de la puissance souscrite de
l’installation.
Une fois terminée la configuration du CIR-e³, cliquer sur « Générer ».
En sélectionnant « Générer », le logiciel crée automatiquement le fichier xxxxxxxx.xst
dans le répertoire racine de la carte SD (sauvegardé dans le répertoire par défaut).

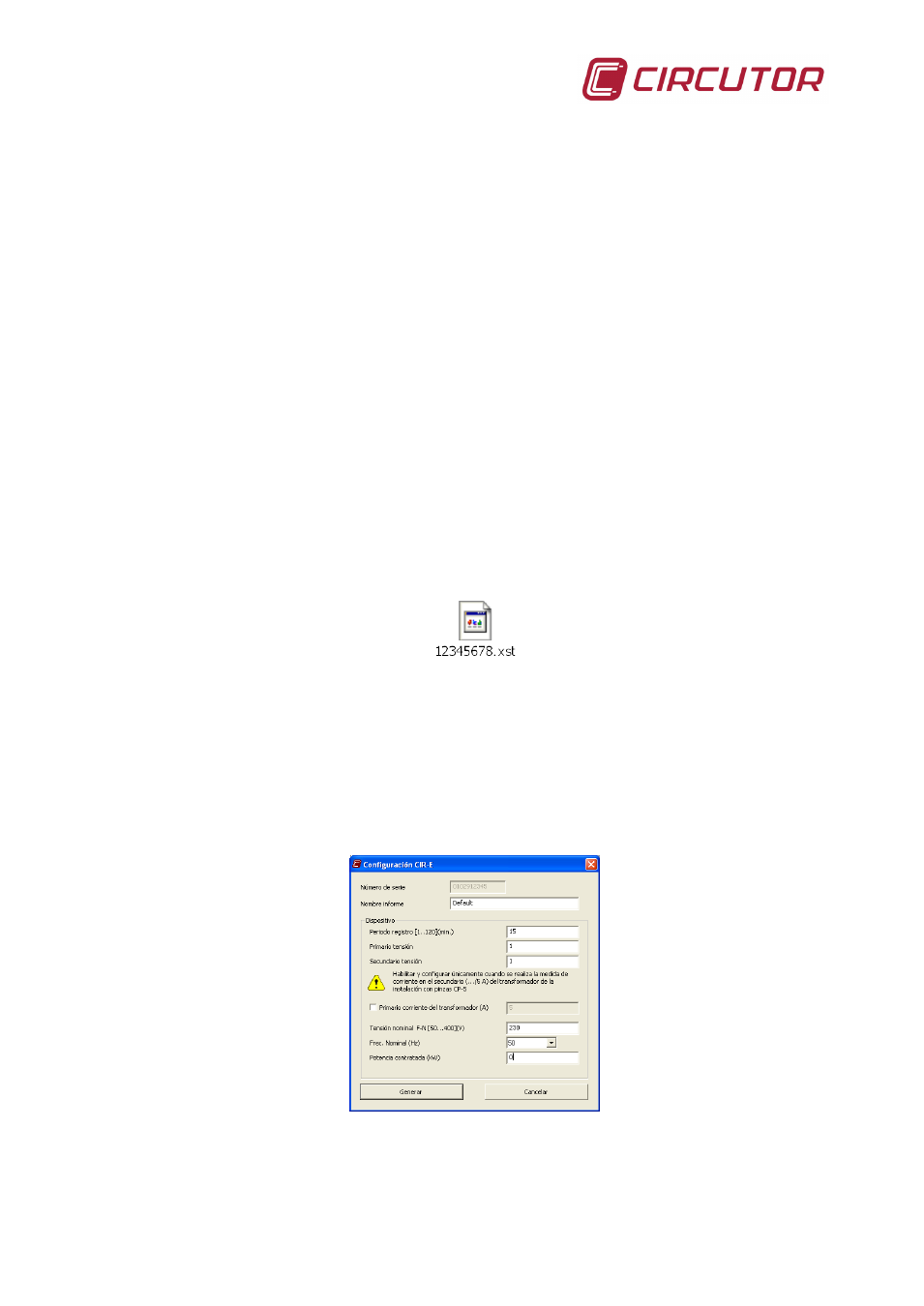

Comme montré sur la figure suivante, le nom du fichier correspond au numéro de série
introduit à travers le menu de configuration, incluant la configuration de l’équipement et
les caractéristiques de l’installation. L’équipement prendra cette configuration depuis la
carte de mémoire SD, en commençant l’enregistrement des données.
Dans le cas où l’utilisateur ne génèrerait pas un fichier de configuration, ne le
sauvegarderait pas dans le répertoire racine de la carte de mémoire ou, pour toute
autre raison, l’analyseur CIRe³ ne le trouverait pas à l’emplacement requis de la carte
de mémoire, avant de commencer l’enregistrement des paramètres, il chargera
automatiquement un fichier de configuration qui a des paramètres définis par défaut. Le
fichier par défaut que charge l’analyseur s’appelle « Default » et il a les caractéristiques
qui sont montrées sur la figure suivante.
Numéro de série: le numéro de série du fichier de configuration est celui propre au
dispositif.
Nom du rapport: le nom du rapport est « Default ».
Période d’enregistrement: Établie à une valeur de 15 minutes
