Manuel d’instructions CIR-e³ 33 de 56
y a dans la SD et génère une nouvelle en-tête pour démarrer un nouvel enregistrement de
données.
6.5.3. VERIFICATION DES CONNEXIONS
Après la sélection de l’échelle souhaitée (sélectionnée par l’utilisateur ou si l’équipement a
détecté automatiquement les pinces d’une seule échelle), l’analyseur démarre le processus
de vérification des connexions des références de tension (séquence de phases). Ce
processus est réalisé sous forme continue, indépendamment de s’il est en train
d’enregistrer ou non.
Il faut souligner que l’indication de la part de l’analyseur de mauvaises connexions, est
réalisée au moyen des mêmes voyants DEL utilisés dans le processus de sélection
d’échelle sc1, sc2 et sc3, mais avec une indication différente. Dans ce cas, l’indication est
réalisée avec le DEL correspondant allumé (connexions correctes) ou clignotant
(connexions incorrectes).
Nous expliquons ci-après les causes qui peuvent provoquer que l’analyseur indique des
mauvaises connexions dans l’une de ses phases:
L’indication de mauvaises connexions peut avoir plusieurs causes.
6.5.3.1 Indication de mauvaises connexions
- Erreur dans la séquence de phases R-S-T.
- Pince de courant mal connectée ou inversée.
- Puissance avec signe négatif.
- Facteur de puissance (F.P.) inférieur à 0,5 (angle > 60º).
Attendu que l’indication de mauvaises connexions peut être due à de
mauvaises connexions dans les tensions ou aux courants, il est recommandé
de suivre la procédure suivante:
1º Installer des tensions et vérifier une connexion correcte
2º Installer les pinces de courant et vérifier la connexion correcte.
De cette façon, il est possible de distinguer si le clignotement est dû à une
erreur dans la séquence des tensions ou à de mauvaises connexions des
pinces de courant.
Avant d’installer les pinces flexibles de courant dans la connexion de barres ou dans le
câblage de l’installation à mesurer et après avoir réalisé la sélection d’échelle, il est
recommandé de vérifier la connexion correcte des tensions. L’équipement indique au
moyen d’un clignotement des voyants LED sc1, sc2 ou sc3 une mauvaise séquence dans
l’installation des phases de tension.

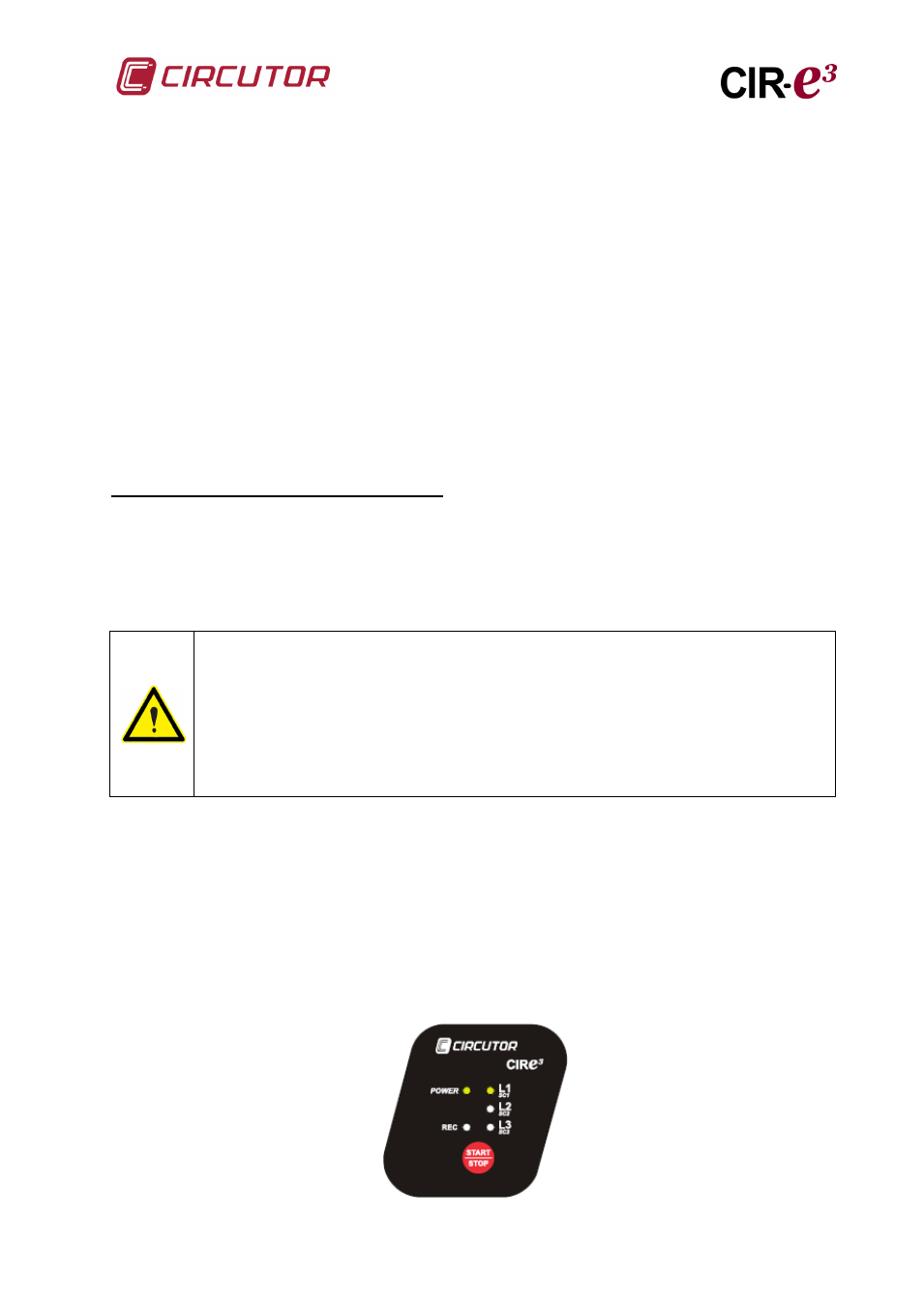

La figure montre un exemple de comment le CIR-e³ indique une mauvaise connexion des
tensions dans les phases L2 et L3. La procédure à suivre dans le cas où l’équipement
indiquerait une erreur dans les connexions de tensions, doit être l’échange des tensions, en
principe, L2 et L3.
