42 de 56 Manuel d’instructions CIR-e³

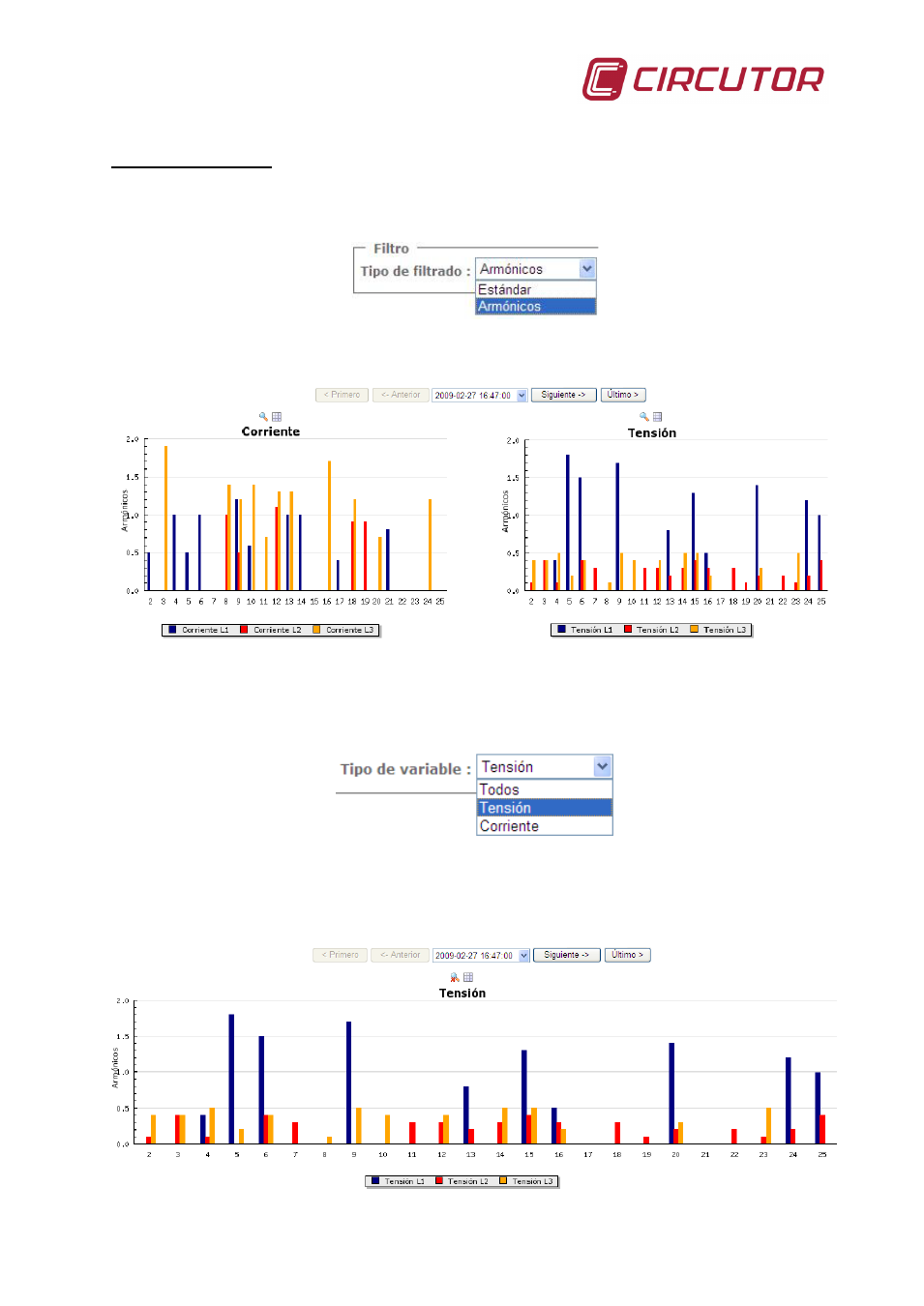

L’information qui est montrée lorsque l’utilisateur sélectionne le mode de filtrage des
harmoniques, se fait au moyen de barres.
6.10.3.2 armoniques:
L’écran de présentation par défaut est celui des harmoniques de tension et courant.
Le menu des harmoniques permet la sélection individuelle des variables en utilisant le
menu de filtrage de la partie supérieure de l’écran. Comme le montre la figure, on peut
sélectionner indépendamment l’affichage des harmoniques de Courant, de Tension ou
Tous.
En fonction de la sélection réalisée par l’utilisateur, il est possible d’afficher plus en
détail chacun des graphiques. Le graphique est représenté sur l’écran comme le montre
la figure:
