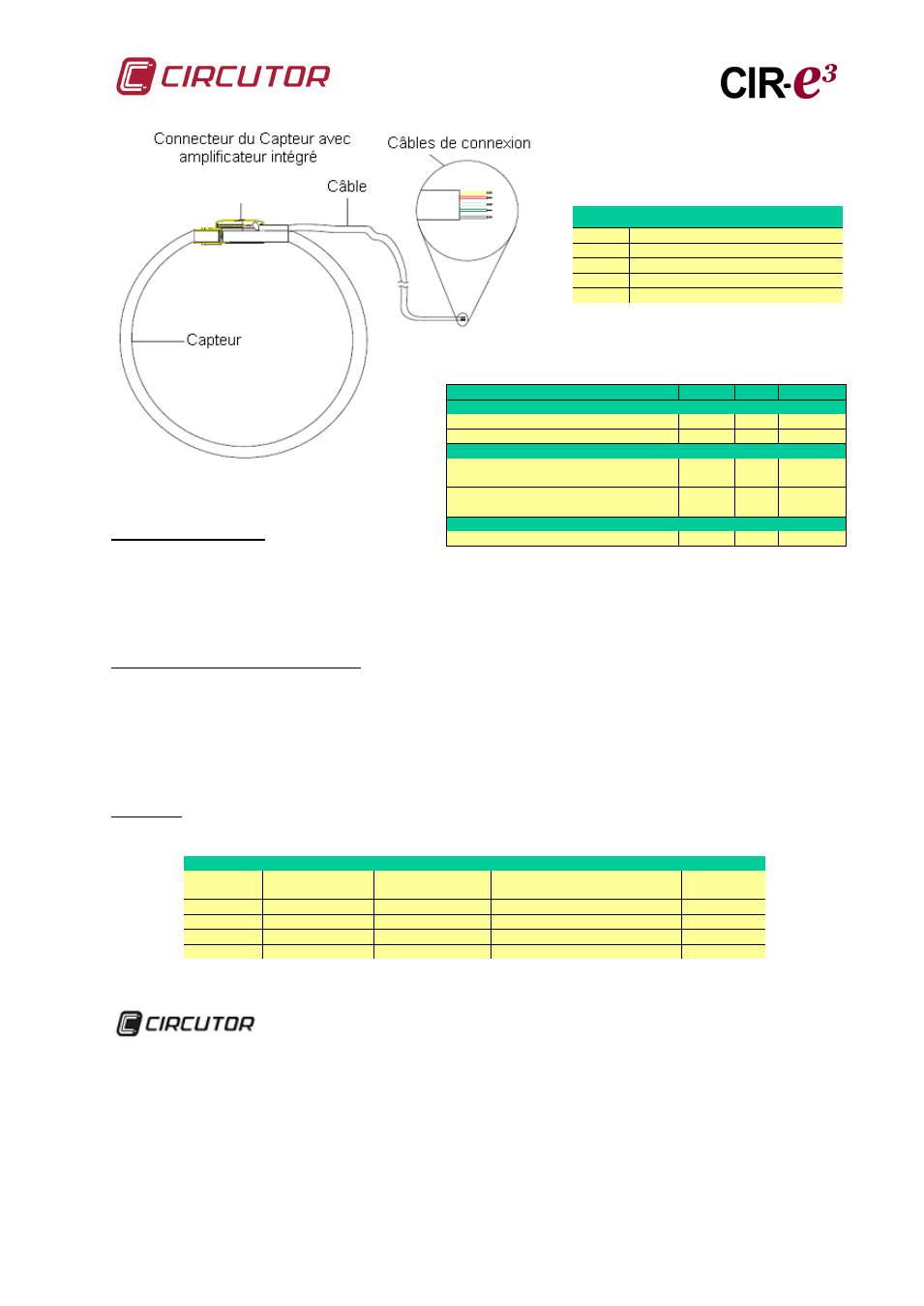

Manuel d’instructions CIR-e³ 51 de 56
L’électronique intégrée doit être alimentée en externe, dans le rang 9 à 12 volts D.C. Il est recommandé d’utiliser 12V pour obtenir
de meilleurs résultats.
CONNEXIONS EXTERNES
(À travers les câbles Vcc et Gnd).
Pour le control d’échelle de mesure, il y a un multiplexeur interne qu’il faut contrôler en externe.
(À travers les câbles A et B).
1. Avant d’utiliser le capteur de courant, assurez-vous que les conditions sont celles appropriées pour travailler et que
l’équipement de protection est celui adéquat.
UTILISATION DU CAPTEUR DE COURANT
2. Assurez-vous que les câbles de connexion sont correctement configurés.
3. Décrochez le connecteur et entourez, avec la sonde, le conducteur à mesurer.
4. Fermez le connecteur en vous assurant de son ancrage.
5. Positionnez le conducteur centré par rapport au capteur.
Le capteur de courant n’a pas besoin d’un entretien spécial
ENTRETIEN
MODÈLES
MODÈLE LONGUEUR DE
CAPTEUR
ÉCHELLES SENSIBILITÉ Vsortie
E-FLEX20 54-80-120 cm 20KA/2KA/200A 0.1mV/A; 1m V/A; 10 m V/A 2 Vrms
E-FLEX15 54-80-120 cm 15KA/1.5KA/150A 0.13mV/A; 1.3m V/A; 13m V/A 2 Vrms
E-FLEX10 54-80-120 cm 10KA/1KA/100A 0.2m V/A; 2m V/A; 20m V/A 2 Vrms
E-FLEX6 54-80-120 cm 6KA/0.6KA/60A 0.33m V/A; 3.3m V/A; 33m V/A 2 Vrms
Vial Sant Jordi s/n – 08232 – Viladecavalls (Barcelone)
Tel. (+34) 93 7452900 – Fax (+34) 93 7452914 – [email protected]
CÂBLES DE CONNEXION
Jaune Sélecteur d’échelle(A)
Marron Sélecteur d’échelle(B)
Blanc Vcc (9v-12v DC)
Vert Vout (2v AC f.s.)
Gris Gnd
PARAMÈTRE MIN MAX UNITÉ
ALIMENTATION
Rang de tension Vcc 9 12 V D.C.
Iq 4 10 mA D.C.
SÉLECTEUR D’ÉCHELLE
VIH Rang de tension du sélecteur
niveau haut
10 12 V D.C.
VIL Rang de tension du sélecteur
niveau bas
3 V D.C.
CHARGE
RL Valeur de Charge 10k 100k Ohms.
