Manuel d’instructions CIR-e³ 35 de 56
Avant de commencer l’enregistrement des paramètres, l’équipement doit avoir tous les
voyants DEL allumés, correspondant aux phases et pinces de courant qui ont été
installées, sans qu’aucun DEL ne clignote. De cette façon, l’équipement indique qu’il est
alimenté et que toutes les tensions et toutes les pinces de courant connectées
mesurent correctement.

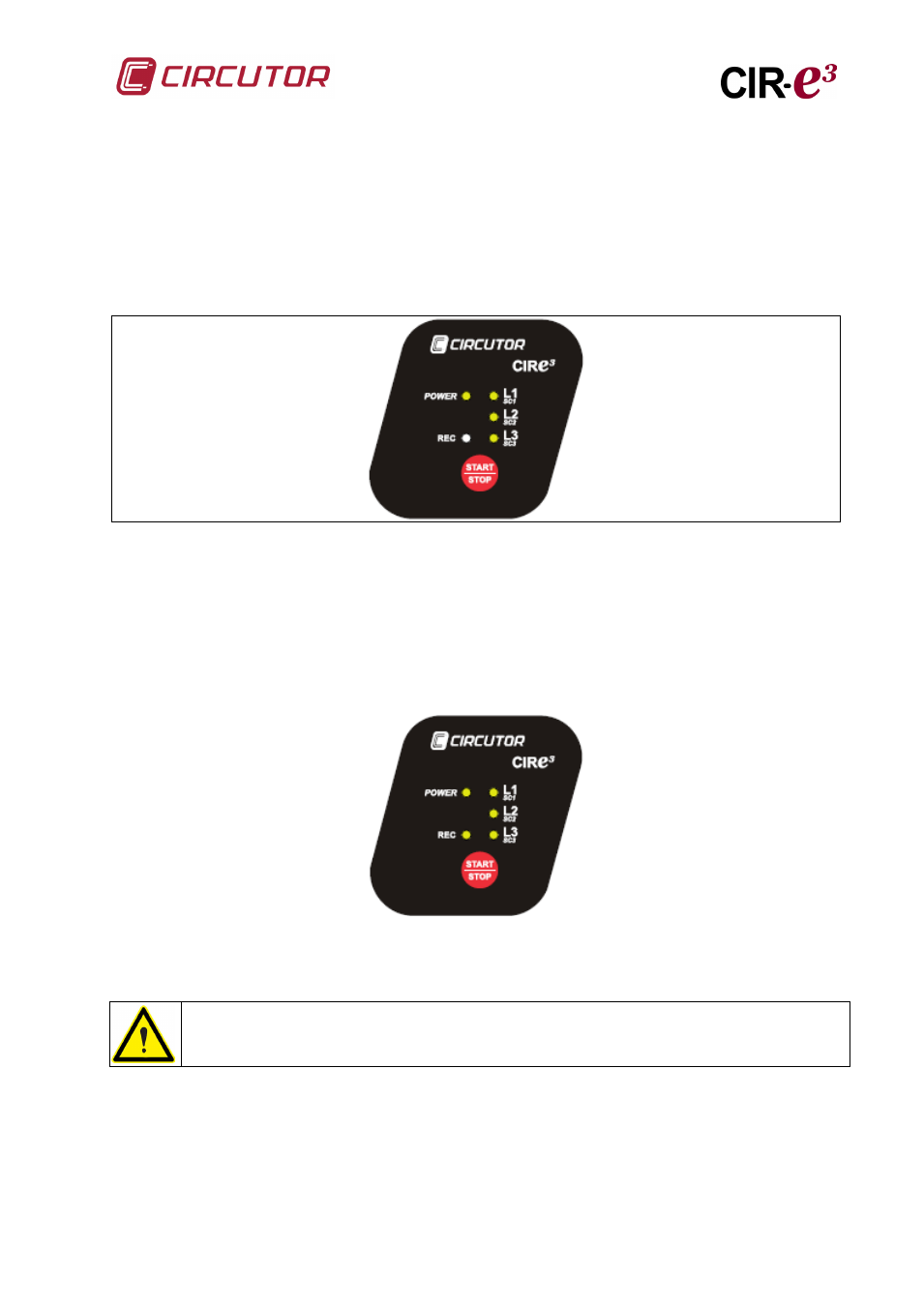

La figure montre comment devraient être les voyants DEL de l’équipement dans le cas
où il aurait été connecté dans un système triphasé avant de commencer
l’enregistrement des paramètres en appuyant sur le bouton START/STOP.
6.6. BOUTON START/STOP
Une fois les étapes précédentes réalisées et après s’être assuré de la connexion
correcte de l’équipement, il faut appuyer sur le bouton rouge START/STOP durant 2
secondes, pour démarrer l’enregistrement des paramètres électriques de l’installation.
En appuyant sur START/STOP, le DEL REC s’allume, en indiquant de cette façon que
l’enregistrement des paramètres électriques a commencé, comme le montre la figure.
Lorsque la période souhaitée d’enregistrement se termine, appuyer sur le bouton
START/STOP durant 2 secondes pour arrêter et mettre fin à l’enregistrement.
Dans le cas où la carte de mémoire arriverait au maximum de sa capacité
durant un enregistrement, l’équipement change automatiquement au mode
STOP et indique l’incident au moyen du clignotement du DEL REC.
Pour procéder à l’envoi des données stockées dans la carte de mémoire SD, à
l’application d’exploitation des données CIR-e³Web, l’utilisateur doit procéder à extraire
sous une forme sûre la carte de mémoire SD de l’analyseur. La procédure qu’il faut
suivre pour réaliser l’extraction sûre de la carte de mémoire est expliquée en détail au
point 6.7 Extraction sûre de la carte SD de mémoire.
