50 de 56

Manuel d’instructions CIR-e³

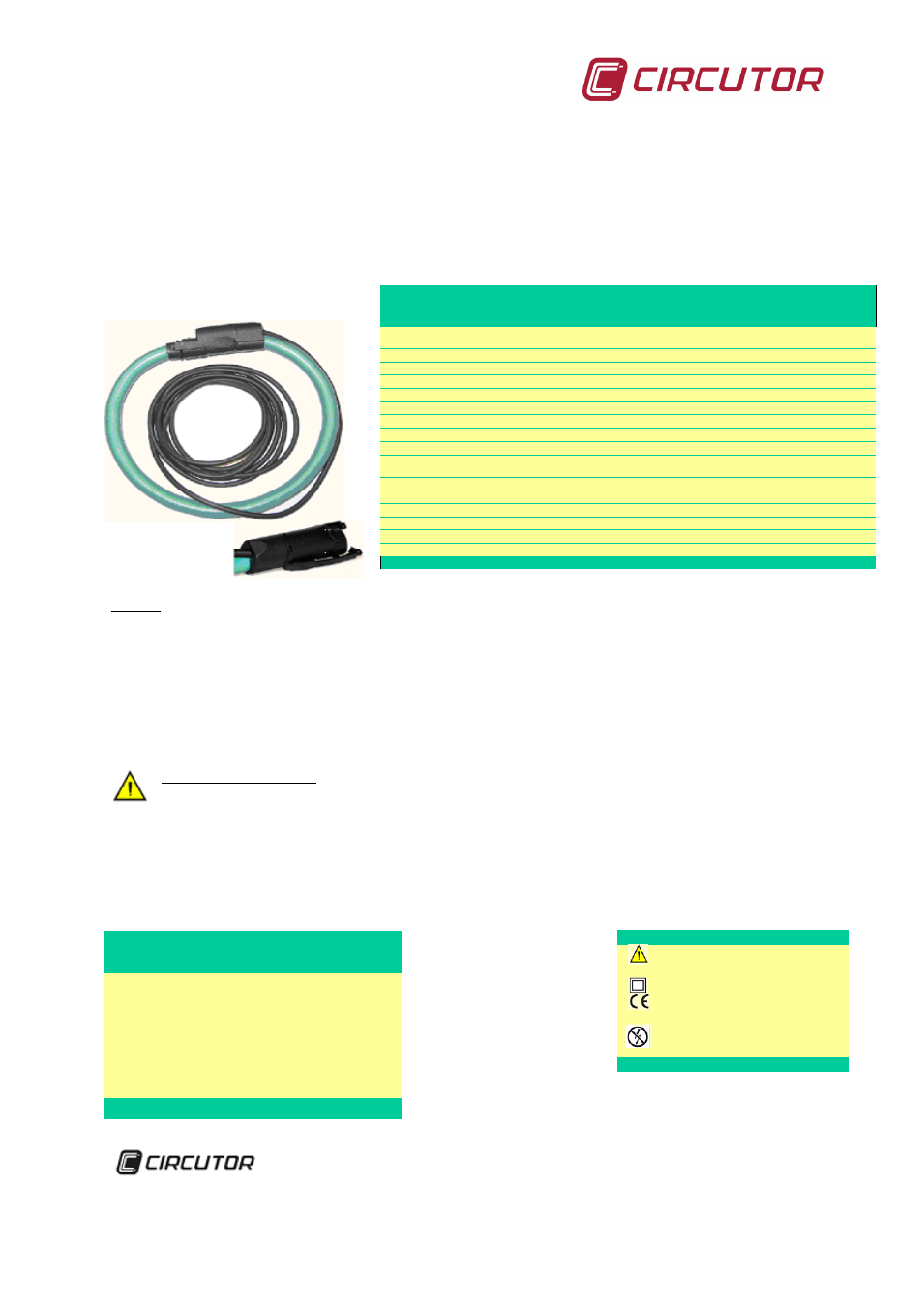

11. CARACTERISTIQUES DES PINCES E·FLEX 54

11.1.- E-FLEX54

E-FLEX 54

Amplificateur intégré

Capteur de courant flexible

Le capteur flexible de courant permet de réaliser des mesurages de courant alternatif sur toute installation avec un refus total de composants DC, très

basse consommation de puissance, sans problème de saturation, basse dépendance de la température et très bonne linéarité.

PRODUIT

L’électronique incorporée, intègre et amplifie ce signal pour obtenir finalement une tension proportionnelle au courant.

Les améliorations sur cette électronique permettent d’obtenir des mesures de courant alternatif de 20 Hz à 10kHz avec une très bonne linéarité et un

bas déplacement de phase. Ces conditions rendent ce transducteur idéal pour le mesurage de courant et des paramètres de qualité.

L’électronique est intégrée dans l’union de la bobine flexible. Ceci ajoute un grand avantage par le fait que l’amplificateur électronique externe peut

être éliminé. Le signal de sortie du capteur (normalement 2V CA f.s.) sera obtenu directement du transducteur flexible, bien qu’il doive être alimenté

par une source d’alimentation externe de 9-12VDC (qui vient normalement de la batterie de l’analyseur).

PRÉCAUTIONS DE SÉCURITÉ

Le capteur de courant flexible a été conçu et testé pour être conforme à la norme de sécurité IEC 61010-1:2001 61010-2-32:2002

Avant d’utiliser le capteur de courant flexible pour la première fois, lisez attentivement ce qui suit:

1.

La sonde doit être utilisée par du personnel qualifié.

2.

L’utilisation de la sonde dans les conducteurs non isolés est limitée à 600VACRMS ou DC à des fréquences en dessous d’1kHz.

3.

Ne pas exposer la sonde à des ambiances agressives ou explosives.

4.

Ne pas utiliser la sonde si vous avez une raison de penser que son fonctionnement n’est pas correct ou qu’elle est défectueuse.

5.

Pour des mesures sur des conducteurs non isolés, utilisez l’équipement de protection personnelle appropriée et nécessaire.

CARACTÉRISTIQUES PHYSIQUES ET

ENVIRONNEMENTALES

Matériel Sonde Auto-extinguible UNE

21031 90ºc

Matériaux de couplage

PA V-0

Diamètre Câble de Sonde

14mm

Longueur Câble de Sonde

2m

Rang de Température

da –20ºC a 85ºC

Température de Stockage

da –40ºC a 85ºC

Humidité Relative 15% to 85% (sans

condensation)

Protection

IP65

Vial Sant Jordi s/n – 08232 – Viladecavalls (Barcelone)

Tel. (+34) 93 7452900 – Fax (+34) 93 7452914 – [email protected]

Caractéristiques techniques

Caractéristiques électriques

Tension typique de sortie

2 V f.s.

Rang de Fréquence

20Hz – 10kHz

Tension de travail

600VCArm

Rang de courant en primaire

20kA/2kA/200°

Linéarité (10% à 100%)

+/- 0.2%

Coefficient max. de température

+/- 0.05%

Sensibilité de position

+/- 3%

Champs externes

+/- 2%

Sécurité Électrique

Isolement

Double Isolement/Double Isolation

Classe de protection

II IEC/EN 61010-1:2001

Catégorie de surtension

CAT III

Tension de Travail

600Vrms

Degré de Pollution

2

Raideur Électrique

IEC/EN 61010-2-32:2002, 5,4kV 50Hz

SYMBOLES

Attention! Réviser le

manuel

Double isolement

Conformité à la

réglementation CE

Ne pas manipuler sous

tension
