Manuel d’instructions CIR-e³ 29 de 56
Les schémas de connexions montrent les options de connexions que permet l’équipement.
Les schémas se réfèrent aux connexions de l’analyseur dans des installations
monophasées et triphasées de trois et quatre fils (avec neutre).
Les schémas de connexions de l’analyseur montrent les connexions finales des tensions et
capteurs de courant bien qu’il soit recommandé de ne pas installer les capteurs de courant
avant d’arriver au point 6.5.3 Vérification des connexions, afin de simplifier l’interprétation
des messages d’erreur que montrent les voyants DEL à l’utilisateur qui réalise l’installation
du CIR-e³.

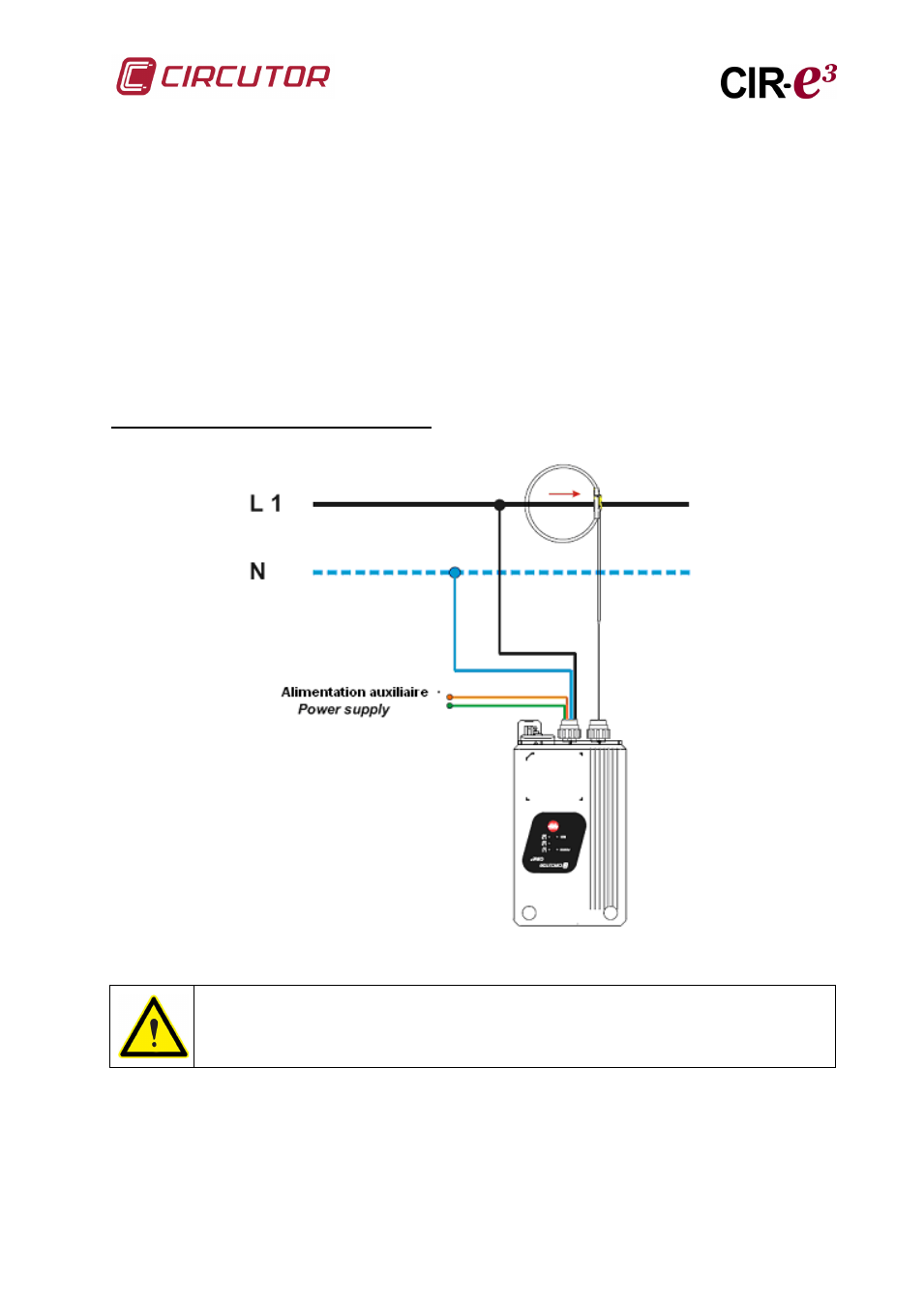

6.5.1.1 Schéma de connexion monophasé
NOTE: Dans le cas d’une connexion dans un système monophasé, il est
indispensable que la phase connectée à l’installation soit la L1 (couleur noire),
avec la référence de neutre (couleur bleue).
