Manuel d'instructions CVMk2
CONFIGURA
TION
L’écran montre les messages :
Num. Périph.
0
État bus
ACTIF
/ INACTIF.
Le numéro de périphérique par défaut est 0, mais il change lors du démarrage des
communications à celui configuré par l’utilisateur selon les sélecteurs (section 4.7.7.3).
L’état du bus nous indique s’il est actif ou inactif.
4.7.7.3. Configuration des communications

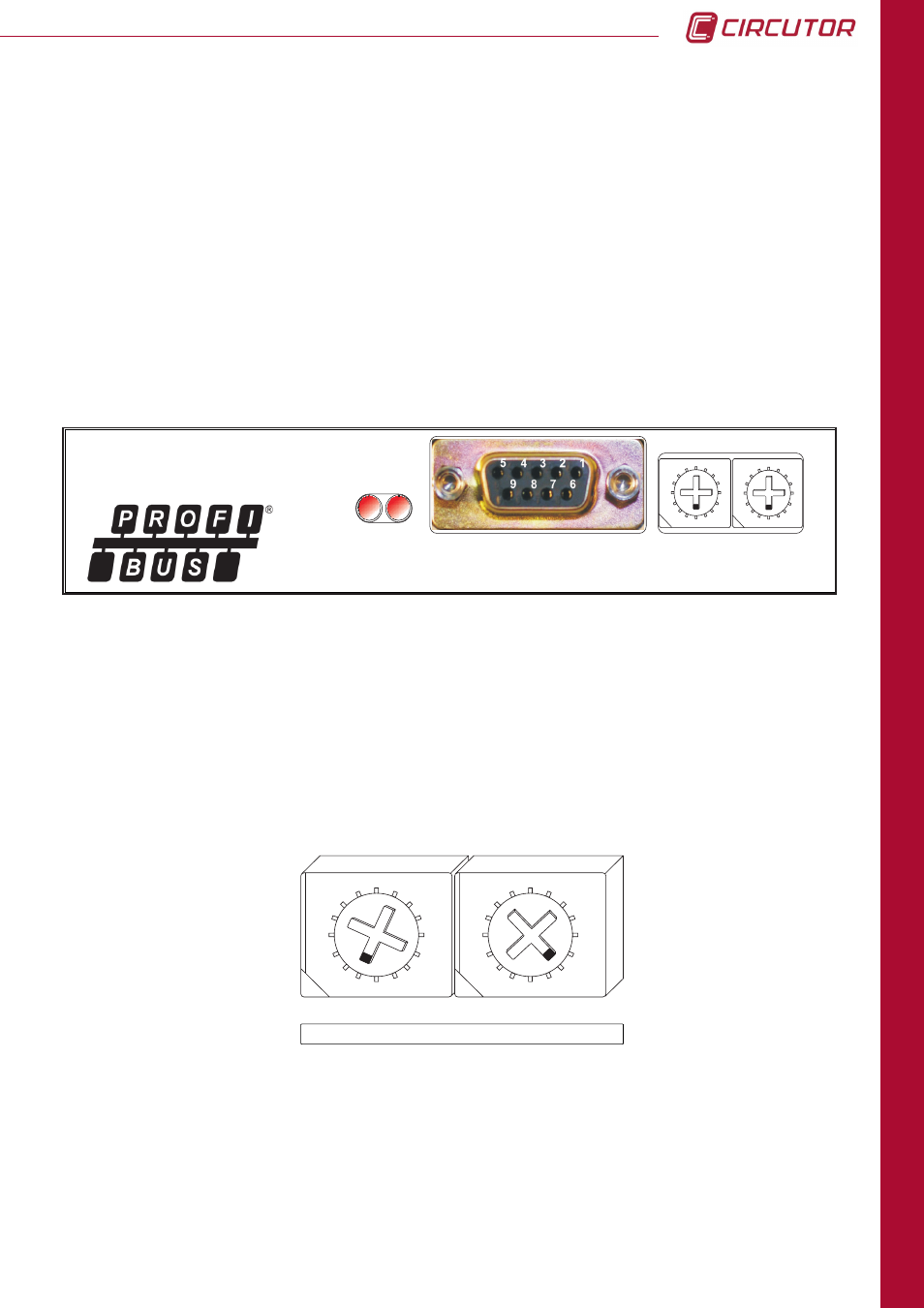

Pour configurer le numéro de périphérique sur la carte profibus, il faut utiliser les sélecteurs de
couleur bleue de la carte. Les sélecteurs sont identifiés avec HI pour celui qui correspond à
la partie haute de la valeur en hexadécimal et LO pour celui qui correspond à la partie basse.
Voir exemple de conversion sur la figure suivante :
A
C
D
E
F
0
1
2
3
4
5
6
7
8
9
B
A
C
D
E
F
0
1
2
3
4
5
6
7
8
9
B
SELECTOR HI = 1
SELECTOR LO
E
=
HEXADECIMAL 1E = DECIMAL 30
HI
LO
Card
Error
Bus
Error
Bus
Line
Hi
Lo
Slave ID
PROFIBUS-DP
EXPANSION
A
C
D
E
F
0
1
2
3
4
5
6
7
8
9
B
A
C
D
E
F
0
1
2
3
4
5
6
7
8
9
B
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Les vitesses que supporte la carte de communications sont les suivantes :
- 19,2 kbs
- 1500 kbs
- 93,75 kbs
- 3000 kbs
- 187,5 kbs
- 6000 kbs
- 500 kbs
- 12000 kbs
