Manuel d'instructions CVMk2
CONFIGURA
TION
4.6 COMMUNICATIONS
Pour accéder au menu de configuration des communications du CVMk2 il faut sélectionner
config dans Menu.

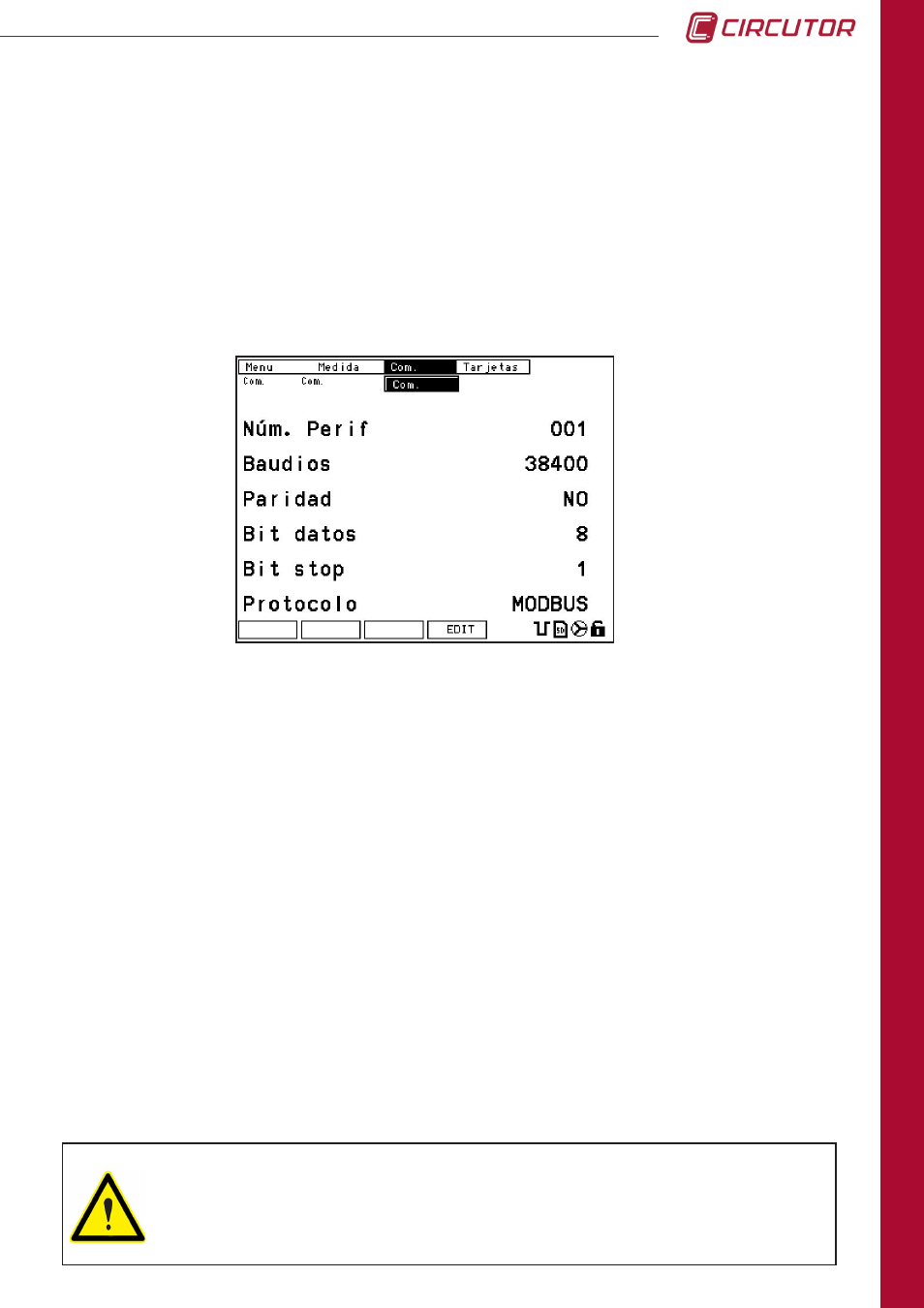

Lorsqu’on se trouve dans le menu de configuration, sélectionner Com et appuyer sur SET pour
entrer dans le menu. Sur cet écran est configuré le port COM2 pour communiquer l’analyseur
avec le master PC ó PLC.
Les enregistrements qui peuvent être édités sur cet écran sont :
• num. périph : Numéro de périphérique que l’on souhaite assigner au dispositif. La valeur doit
être comprise entre 1 et 255 .
• bauds : Vitesse de communication assignée au port série COM2. Les vitesses qui peuvent
être configurées sont : 9600 , 19200 , 38400 ó 57600 bps.
•
parité : Sélectionnable entre NON , PAR , IMPAR .
• bit données : 8 sans possibilité de modifier (dans protocole modbus/RTU).
• bit stop : Possibilité de sélectionner entre 1 ó 2.
• protocolo : MODBUS sans possibilité de modifier.
La configuration des communications sur cet écran affecte le port COm2 du module de mesure. La
configuration de cet écran détermine la vitesse de communication de l’équipement tant s’il communique à
travers le bus RS-485 que s’il communique par Ethernet. Dans le cas de communiquer à travers Ethernet,
cette vitesse doit coïncider avec celle configurée dans le XPORT du convertisseur.
