25
Manuel d'instructions CVMk2
INST
ALLA
TION
3. FONCTIONNEMENT
L’analyseur de réseaux CVMk2 a des dimensions extérieures de 144 x 144 x 116 mm. Il est
composé d’un écran et d’un module de mesure. L’écran est communiqué avec le module de
mesure à travers une flexible RJ-45 à travers lequel arrive également son alimentation de 24
Vcc. Le flexible est « transparent » ou direct standard Ethernet et son schéma es comme le
montre la figure.

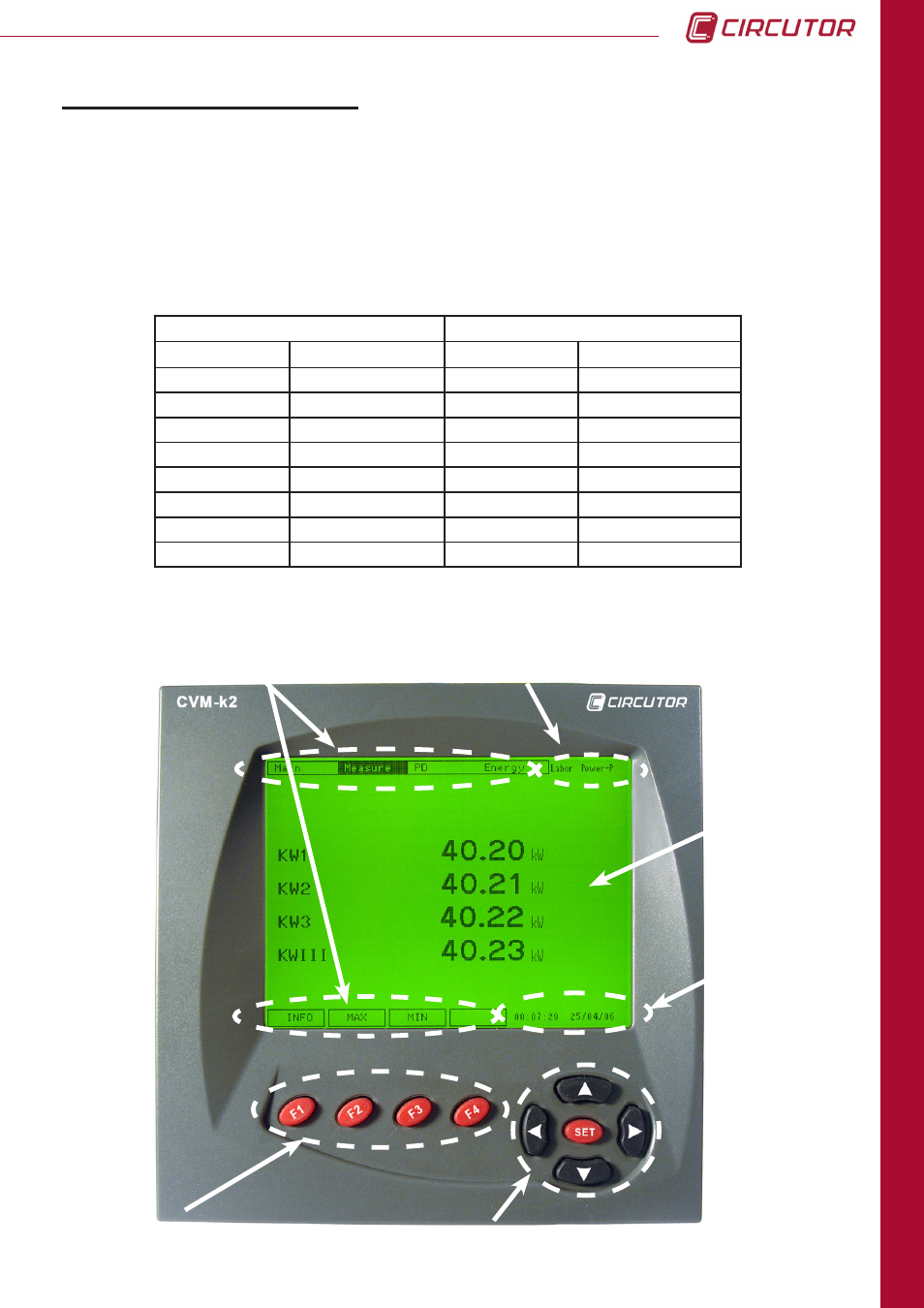

3.1 DESCRIPTION PHYSIQUE
3.1.1 FAÇADE
MENUS
TOUCHES DÉPLACEMENT
T O U C H E S
FONCTION
ÉCRAN
NOM DU MODULE
ICÔNES
ÉCRAN
ÉQUIPEMENT MESURE
PIN
SIGNAL
SIGNAL
PIN
1
V+
V+
1
2
GND
GND
2
3
B (-)
B (-)
3
4
Shield
Shield
4
5
Shield
Shield
5
6
A (+)
A (+)
6
7
GND
GND
7
8
V -
V -
8
