Manuel d'instructions CVMk2
QUALITÉ
Pour sélectionner des harmoniques totales, impaires ou paires sur l’écran graphique, vous
devez vous déplacer avec les flèches haut/bas entre les 3 options de la partie droite de l’écran.
Le menu inférieur de l’écran graphique est le même dans les trois options. On peut seulement
changer de menu en revenant à l’écran des valeurs numériques en appuyant sur
donnée .
Si vous souhaitez voir graphiquement les valeurs des harmoniques d’une autre phase, vous
devez aller à l’écran des valeurs numériques, changer de phase à celle souhaitée avec la
touche
prox . et accéder à l’écran graphique en appuyant sur grap .

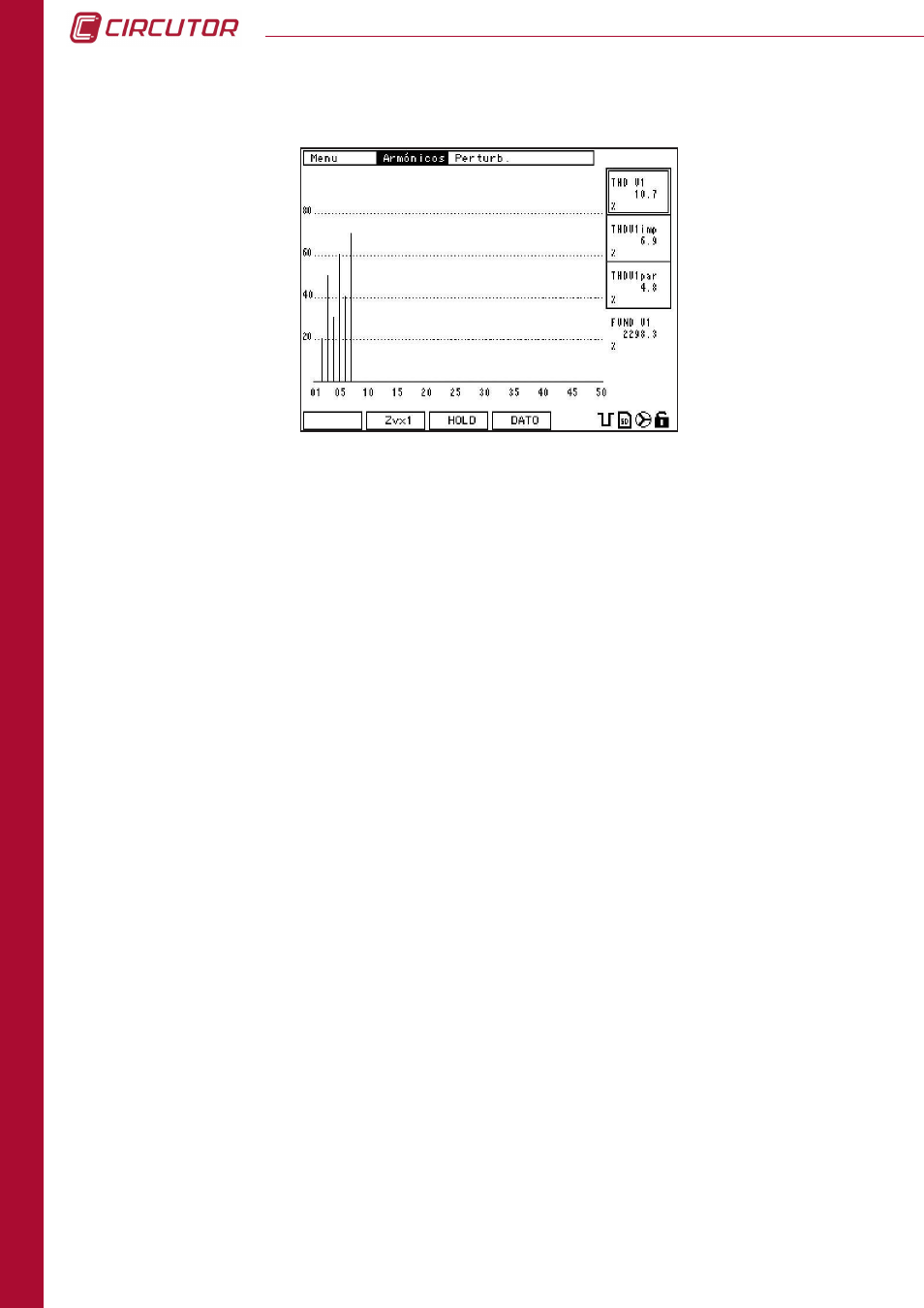

Le menu de l’écran graphique contient les différentes options :
z vx1: Cette touche réalise un zoom vertical du graphique que vous avez sur l’écran.
C’est un zoom cyclique avec les options x1, x2, x4 et x10 et il revient au début.
hold : Détient le rafraîchissement de l’écran. En appuyant sur cette touche, le menu de la partie
inférieure de l’écran change. Concrètement le bouton (F3) run .
La touche run permet de revenir au modo continu d’affichage graphique.
donnée : En appuyant sur donnée , on revient à l’écran d’affichage numérique des valeurs
instantanées de décomposition harmonique. (Voir section 7.1.3)
