Manuel d'instructions CVMk2
CONFIGURA
TION

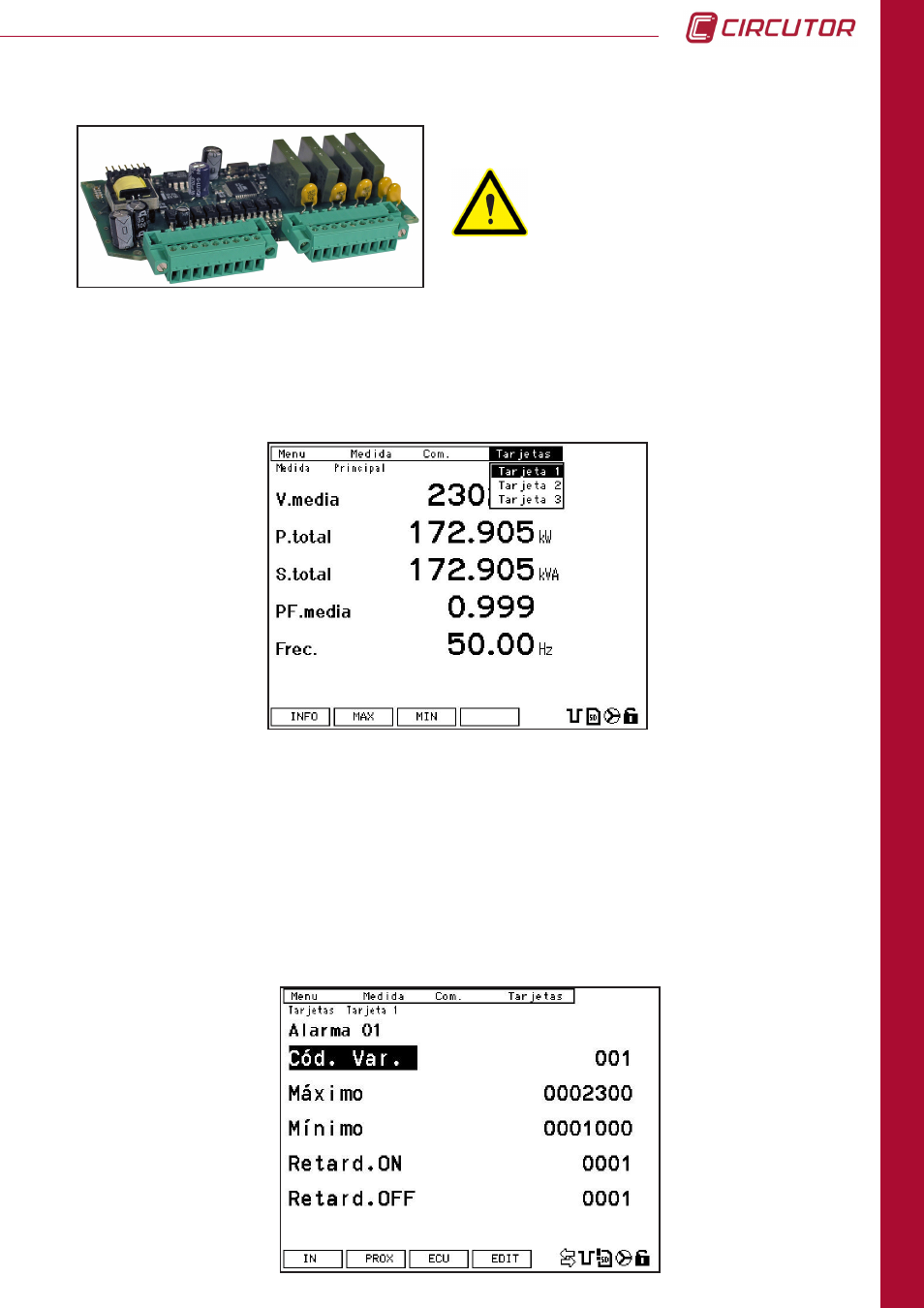

4.7.2 -8 ENTRÉES NUMÉRIQUES ET 4 SORTIES RELAIS
Pour accéder à la configuration de la carte de 8 entrées et 4 sorties relais, il faut entrer dans
le menu de configuration (
menu ---> config. ) et sélectionner la position où la carte est insérée,
dans le menu TARJETAS .
Pour pouvoir modifier les paramètres de configuration de la carte, il faut appuyer sur la touche
EDIT
.
Lire section 4.7.0 Insertion de
cartes d’expansion.
Les paramètres qui sont configurés sur l’écran d’alarmes ont différentes significations en
fonction de la variable électrique sélectionnée sur la ligne de configuration
Cod. Var . (voir
chapitre 8.3 carte de mémoire modbus pour voir les codes de toutes les variables).
On distingue deux types de variable électrique pour configurer une alarme.
- Un type de variable est une valeur instantanée mesurée ou calculée par l’analyseur (type a).
- Un autre type de variable est l’énergie à laquelle est assignée une sortie d’impulsions (type
b). Un exemple de ce type de variable peut être l’énergie active consommée avec le code 129.
