4.7.3.4. Affichage de paramètres de la carte

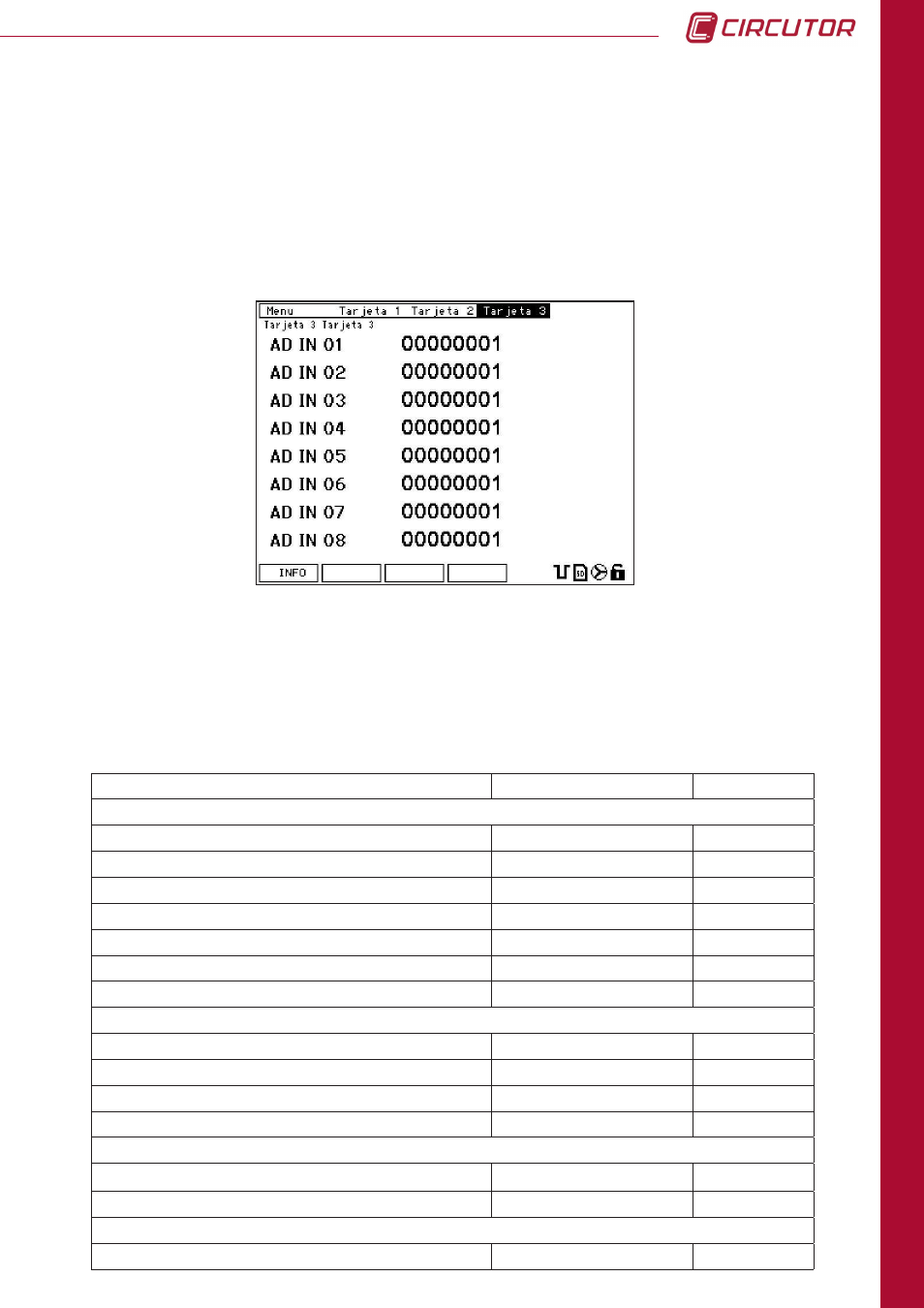

Pour afficher les paramètres de la carte d’entrées et sorties analogiques, il faut entrer dans
le MENU, sélectionner cartes, et se déplacer jusqu’à la carte correspondante pour voir les
caractéristiques. Sur ce menu, il est possible d’afficher la valeur de chacune des entrées de
la carte.
L’écran montre la valeur des entrées analogiques de la carte, en fonction de la configuration
qui a été assignée à chacune d’entre elles.
4.7.3.5. Caractéristiques
CARACTÉRISTIQUE
VALEUR
UNITÉ
SORTIES ANALOGIQUES
Tension maximale interne
12
VDC
Tension maximale externe
24
VDC
Marge nominale de la sortie
0/4 … 20
mA
Linéarité
1
%
Résistance de charge
< 300
Ω
Résistance de charge (alimentation externe)
600
Ω
Résolution
4.000
points
ENTRÉES ANALOGIQUES
Type de mesure
Courant
Marge nominale de l’entrée
0 / 4 … 20
mA c.c
Précision de la mesure
1
%
Impédance d’entrée
200
Ω
CONNECTIQUE
Section sur conducteur (Cu)
0,05..1 (AWG 30...18)
mm
2
Couple de serrage de la borne
0,3
Nm
MÉCANIQUE
Protection bornes
IP 20
