46
Manuel d'instructions CVMk2
CONFIGURA
TION
ATTENTION: La valeur 00 dans une équation d’activation des sorties, signifie
qu’il ne faut réaliser aucune manœuvre, raison pour laquelle elles ne devraient se
trouver qu’à la fin de l’équation. Si la valeur 00 se trouve au début de l’équation
CVMk2 ne réalisera pas le calcul ni l’activation de la sortie correspondante

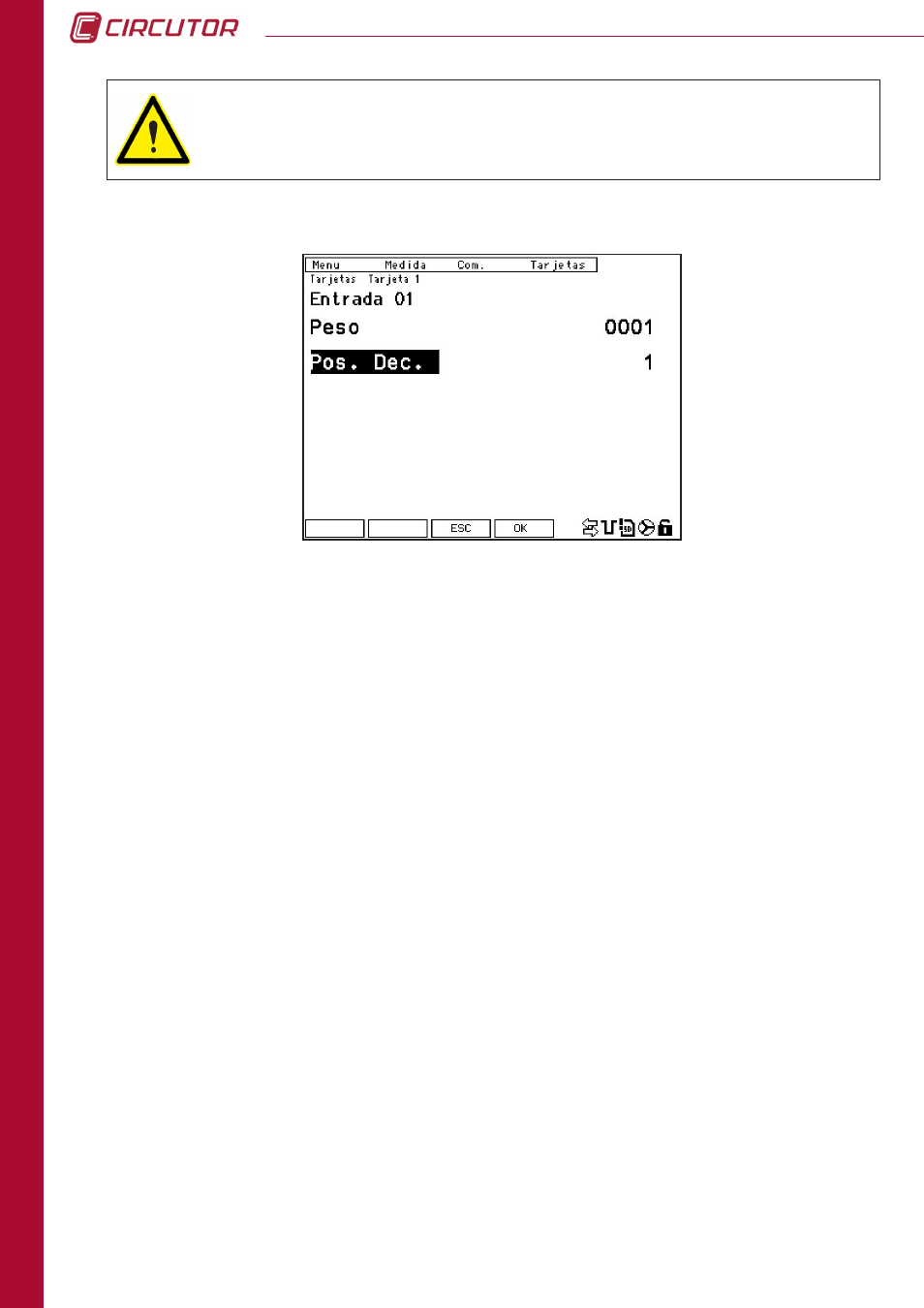

4.7.1.3. Configuration d’entrées numériques
Les entrées de la carte sont également configurées sous deux formes différentes, en fonction
de si l’on souhaite configurer l’entrée comme un compteur incrémental ou comme une entrée
logique de deux états (ON / OFF).
poids = 0000
De cette façon, l’entrée est configurée comme entrée de deux états ON/OFF. En configurant
l’entrée comme ON/OFF, il n’est pas nécessaire de configurer l’option suivante du menu,
Pos.
dec .
poids ≠ 0000
en configurant le poids de l’entrée autre que zéro, celle-ci est configurée comme compteur
incrémental d’impulsions dont la valeur maximale de compteur est de 10m. La valeur à
introduire est le facteur qui multiplie chaque impulsion de l’entrée.
Pos. dec: Sont indiquées les décimales que l’on souhaite qu’aura le compteur de l’entrée
correspondante.
Les options que présente le menu inférieur sont:
prox. (F2): Augmente le numéro d’entrée du 1 jusqu’à un maximum de 08 pour accéder à
sa configuration. Depuis l’écran de configuration de l’entrée 08, en appuyant à nouveau sur F2
(
prox ), on revient à l’écran de configuration de l’entrée 01.
OUT (F1): Appuyer sur cette touche pour accéder à l’écran de configuration d’alarmes,
section 4.7.1.1.
Pour enregistrer les paramètres modifiés sur tout écran, il faut appuyer sur la touche
OK (F4)
avant de sortir. Pour quitter le mode édition sans enregistrer les modifications, appuyer sur ESC
(F3).
