105
Manuel d'instructions CVMk2
AFFICHAGE
Sur cet écran, sont montrés les phaseurs sous une forme graphique et un tableau des valeurs
numériques les plus représentatives.
TEXTE VALEUR (P.E.) DESCRIPTION
FUND V1 240.0 Valeur de la fondamentale de tension de la phase 1
FUND V2 239.8 Valeur de la fondamentale de tension de la phase 2
FUND V3 240.1 Valeur de la fondamentale de tension de la phase 3
FUND I1 235.2 Valeur de la fondamentale de courant de la phase 1
FUND I2 233.5
Valeur de la fondamentale de courant de la phase 2
FUND I3 235.6
Valeur de la fondamentale de courant de la phase 3
Ø V1-I2 120.4 º Déphasage angulaire entre tension et courant de la
phase 1
Ø V2-I3 120.4 º Déphasage angulaire entre tension et courant de la
phase 2
Ø V3-I1 119.2 º Déphasage angulaire entre tension et courant de la
phase 3
Frec. 50.14 Frecuencia de las fases (fase 1)

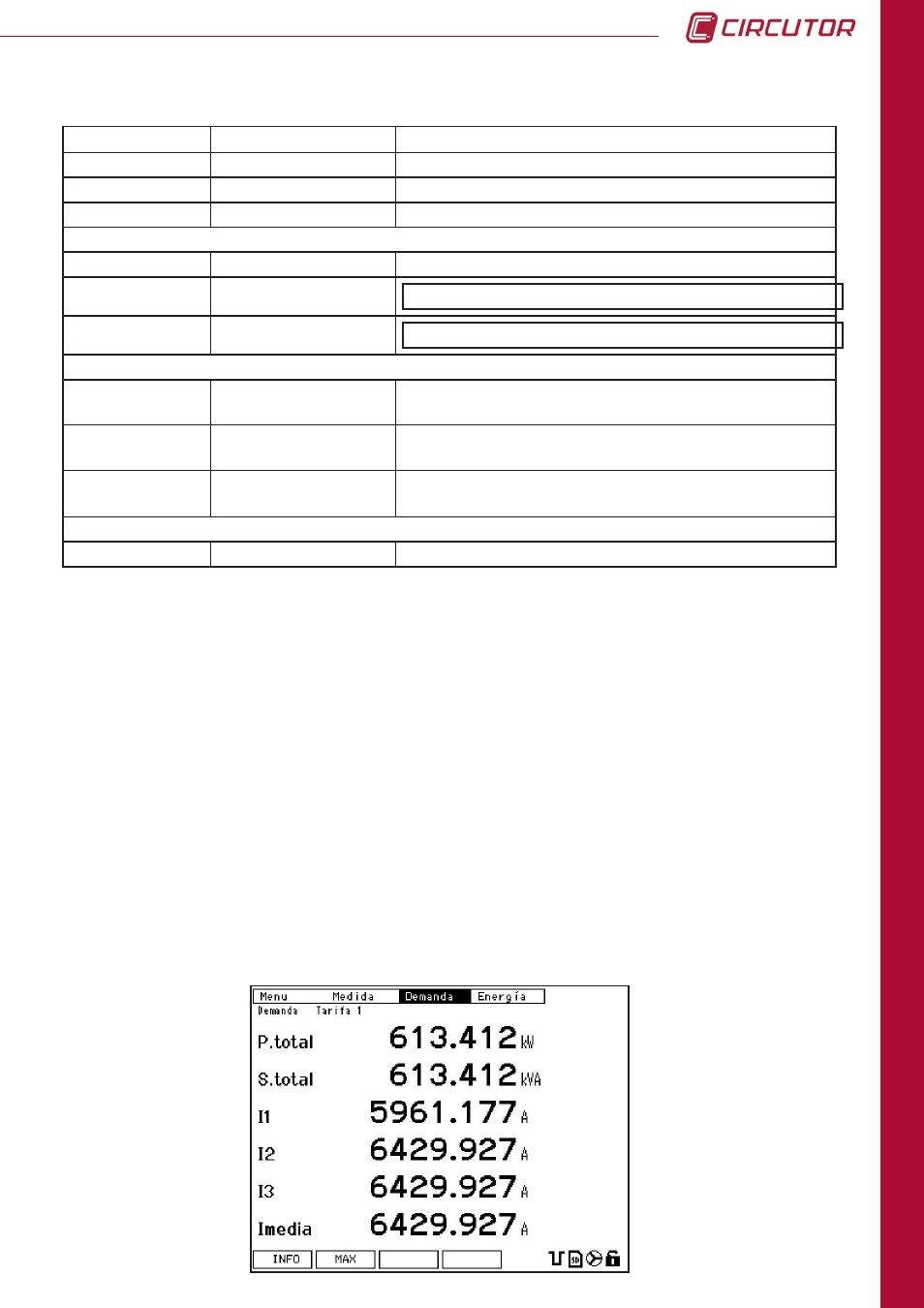

6.2. DEMANDE
Sur le menu demande , on peut sélectionner l’affichage de la Demande d du tarif que l’on
souhaite entre toutes celles qui sont configurées. Si aucun tarif n’a été configuré, par défaut,
on travaille sur le tarif 1.
Sur l'écran de
demande , les paramètres suivants sont montrés sur tous les tarifs.
p. totale : Puissance active totale du tarif.
s. total : Puissance apparante totale du tarif.
I1 : Intensité de la phase 1.
I2 : Intensité de la phase 2.
I3 : Intensité de la phase 3.
I moyenne : Moyanne de trois intensités des phases.
