4.7.1.5. Affichage de paramètres de la carte
Pour afficher les paramètres de la carte de mémoire, il faut entrer dans MENU , sélectionner
cartes , et se déplacer jusqu’à la carte correspondante pour voir les caractéristiques.

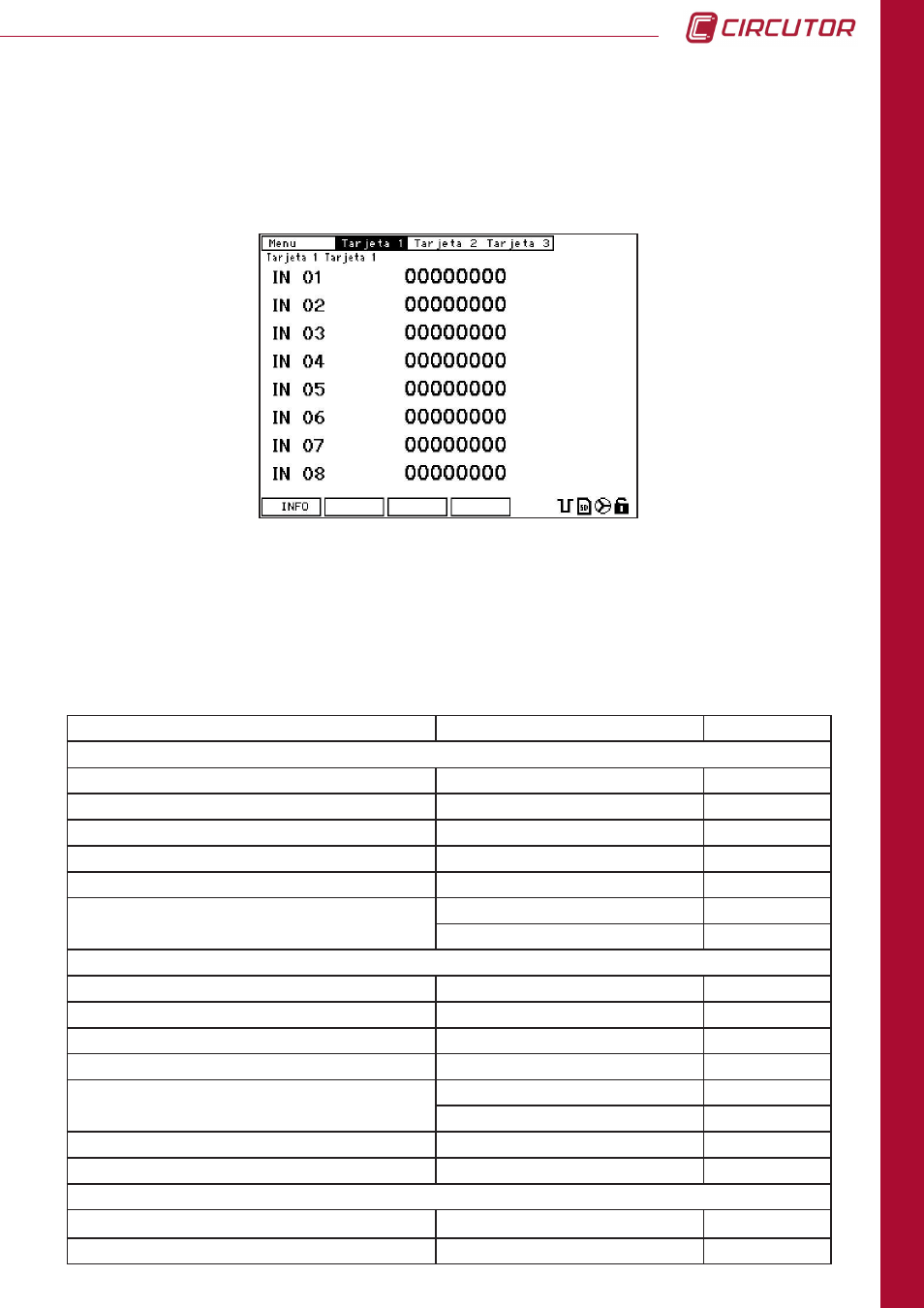

La figure montre l’état des entrées numériques ou le nombre d’impulsions qui ont été reçues
sur chacune des entrées, en fonction de la configuration qu’auront les entrées.
4.7.2.6. Caractéristiques.
CARACTÉRISTIQUES. VALEUR UNITÉ
ENTRÉES LOGIQUES
Type d’entrée Contact libre tension
Type de couplage Entrée optoisolée
Tension maximale 24 VDC
I
on
< 8 mA
Consommation par entrée < 0,5 W
T
emps minimums T
on /
T
off
t
on
40 ms
t
off
40 ms
SORTIE RELAIS
Tension nominale 230 / 125 VAC / VDC
Courant nominal 6 / 1,5 AAC / ADC
Charge maximale VaC 250 / 6 VAC / AAC
Charge maximale VDC 30 / 6 VDC / ADC
Charge minimale du relais
1 VAC / VDC
1 mA
Vie mécanique 5 x 10 6 ciclos
Vie électrique en charge nominale NA:5 x 10 4 , NC:3 x 10 4 ciclos
CONNEXIONS
Section sur conducteur (Cu) 0,05..1 (AWG 30...18) mm 2
Couple de serrage de la borne 0,3 Nm
