75
Manuel d'instructions CVMk2
CONFIGURA
TION
4.7.6.6. Caractéristiques de la carte
CARACTÉRISTIQUE
VALEUR
UNITÉ
SORTIES ANALOGIQUES.
Marge nominale de la sortie
± 5
mA
Linéarité
1
%
Marge de résistance de charge
1.500
Ω
Points du rang de sortie
4.000
SORTIE STATIQUE
Tension nominale
150 / 250
VDC / VAC
Courant nominale
< 100
mA
Courant maximal t=10ms
< 150
mA
Puissance maximale de dissipation
0,8
W
Maximale Ron
25
Ω
CONNECTIQUE
Section sur conducteur (Cu)
0,05..1 (AWG 30...18)
mm
2
Couple de serrage de la borne
0,3
Nm
MÉCANIQUE
Protection bornes
IP 20
1
2
3
4
5
6
7
8
9
Carga externa
External load
D
A
D
A
SALIDAS / OUTPUTS
1
2
3
4
5
6
7
8
9
24 Vdc
Bobina auxiliar
Auxiliary relay
SALIDAS / OUTPUTS
COMM

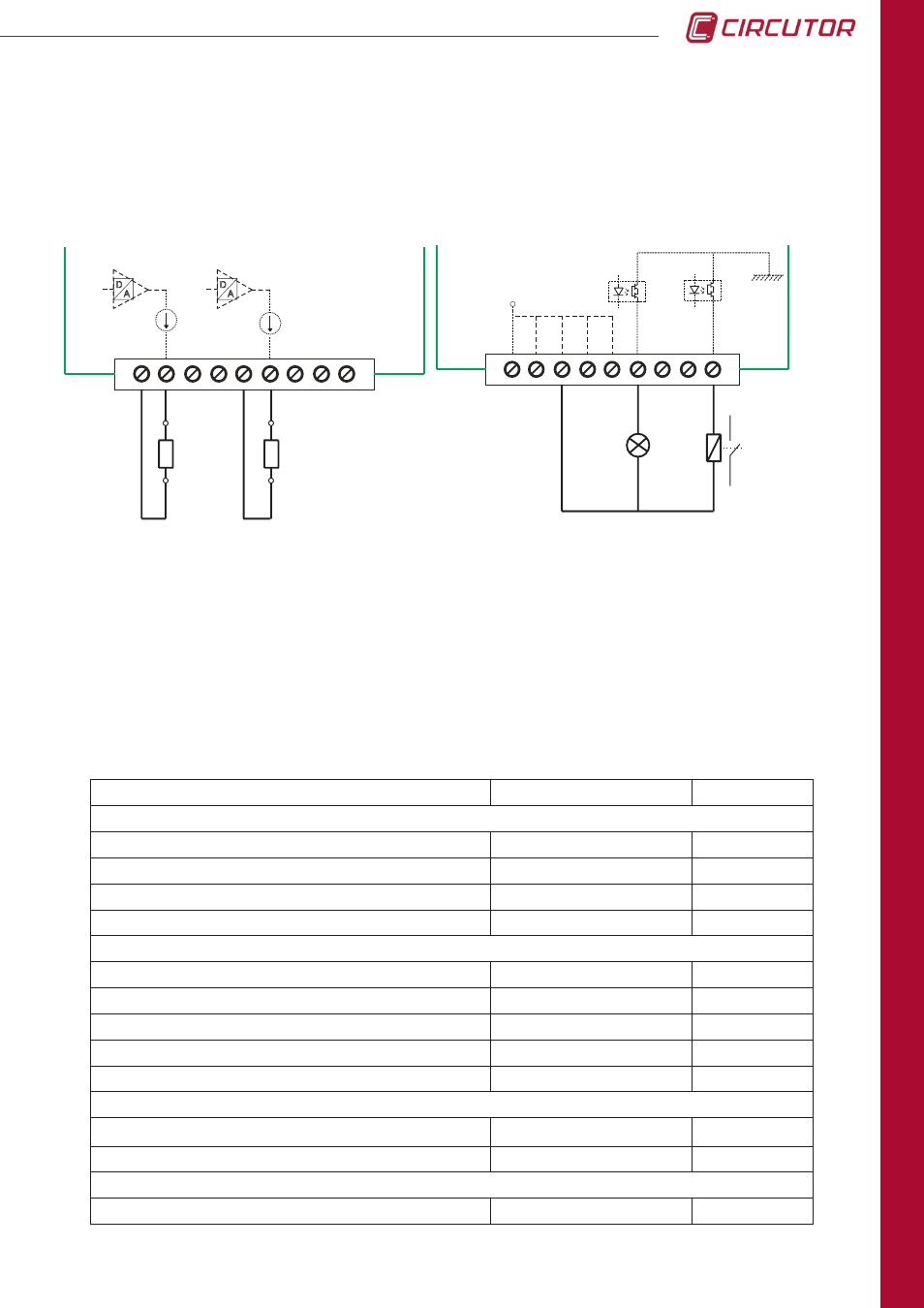

Un exemple de connectique des sorties de la carte est comme montré sur le schéma :
