24
Manuel d'instructions CVMk2
INST
ALLA
TION

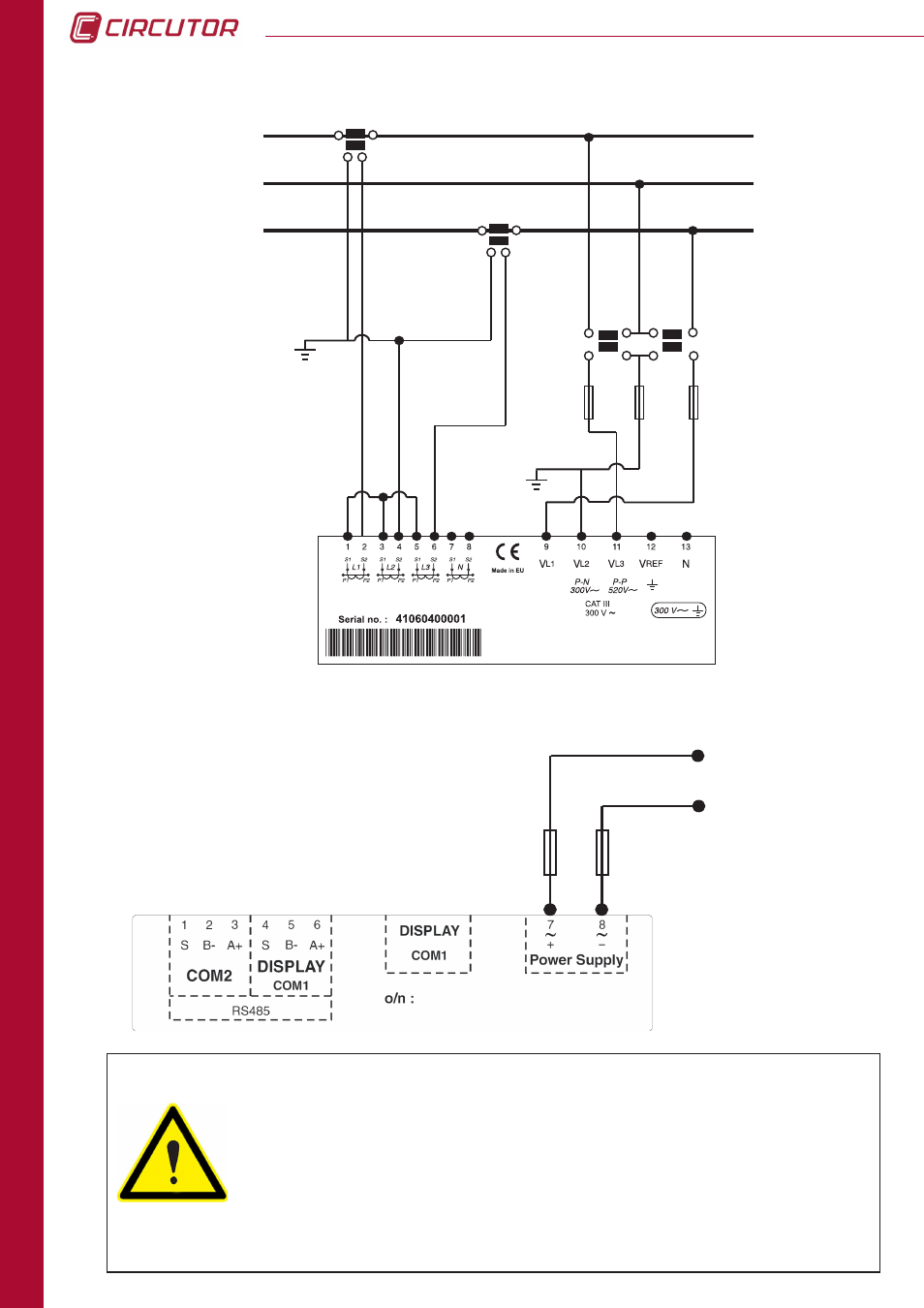

2.6.7 - 2 TI ET 2 TRANSFORMATEURS DE TENSION
L1
L2
L3
VL1
VL2
VL3
S2
P2
S1
P1
B
A
S2
P2
S1
P1
A
B
a
a
b
b
2.7 CONNECTIQUE D'ALIMENTATION
Alimentación
85...265 V c.a.
100...300 V c.c.
(modelo estándar)
L’équipement doit être connecté à un circuit d’alimentation protégé
avec des fusibles type gl selon IEC 269 ou type M, de valeurs
comprises entre 0.5 et 1 A / 600 V (UL listed). Il doit être pourvu
d’un interrupteur magnétothermique ou dispositif équivalent, pour
pouvoir déconnecter l’équipement du réseau d’alimentation. Le
circuit d’alimentation et de mesure de tension est connecté avec un
câble à section minimale 1 mm2. (AWG 17). La ligne de connexion
du secondaire du transformateur de courant doit avoir une section
minimale de 2 mm2. (AWG 14) et supporter un minimum de 60ºC.
