D’INSTALLATION PAR TIGE VERTICALE
1) Passez le fil du luminaire à travers la longue pipe filetée.
2) Visser l’extrémité du tube fileté dans l’accouplement sur
l’extrémité supérieure du luminaire.
3) Abaisser le tube sur le tube fileté.
4) Passer le trou dans l’anneau de retenue sur l’extrémité du
tube fileté. Fixer l’anneau de retenue en haut du tube.
5) Visser l’accouplement sur le tube fileté.
6) Passez le fil dans la tige et vissez la tige en haut du corps
du luminaire. REMARQUE: Appliquer le frein filet sur tous
les filets de la tige indiqués par le symbole (3) pour empêcher
la rotation accidentelle du luminaire pendant le nettoyage,
remplacement de lampe, etc.
7) Passez le fil dans les tiges restantes et vissez les tiges
ensemble.
8) Visser un petit tube fileté dans l’extrémité de chaque boucle.
9) Attachez la petite bouche à l’extrémité de la tige supérieure.
10) Passer le tube fileté à l’extrémité de la petite bouche par le
trou situé dans le cache.
11) Passer la rondelle de blocage sur le tube fileté sortant de
l’intérieur du cache.Visser l’écrou hexagonal sur le tube
fileté.
12) Attacher le maillon de la chaîne à la petite boucle située à
l’extrémité de la tige ainsi qu’à la boucle située sur l’abat-jour.
13) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
14) Trouver les trous filetés appropriés sur le support de
montage. Visser les vis de montage dans les trous taraudés.
15) Fixer le support de montage sur la boîte à prises. (Vis non
fournies). Le support de montage peut être réglé afin de
positionner correctement le luminaire.
16) Connecter les fils (connecteurs non fournis). Se porter au
tableau ci-dessous pour faire les connexions.
17) Pousser le luminaire vers le plafond en passant soigneusement
les vis de montage par les trous.
18) Fixer le luminaire au plafond à l’aide des boules filetées.
19) Soulever le cache jusqu’au luminaire. Aligner les trous situés
dans le support du cache aux trous dans le support sur le
luminaire.
20) Serrer les vis dans les trous des supports du luminaire ainsi
que dans les trous du support du cache.
21) Placer les boules sur l’extrémité des vis. Serrer les boules
pour fixer le cache.
LES INSTRUCTIONS D’INSTALLATION SEMI-ENCASTRÉE
1) Visser l’extrémité du tube fileté dans l’accouplement sur
l’extrémité supérieure du luminaire.
2) Abaisser le tube sur le tube fileté.
3) Passer le trou dans l’anneau de retenue sur l’extrémité du
tube fileté. Fixer l’anneau de retenue en haut du tube.
4) Passer le trou dans le cache sur l’extrémité du tube fileté.
Placer le cache sur l’anneau de retenue.
5) Glisser la rondelle de blocage sur l’extrémité du tube fileté.
Visser l’écrou hexagonal sur le tube fileté.
6) Suivez les étapes de 13-21 ans dans les instructions
d’installation par tige verticale.
Date Issued: 11/2/12 IS-65363-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.
MOUNTING STRAP
COLLIER DE FIXATION
THREADED BALL
BOULE FILETÉ
THREADED PIPE
TUBE FILETÉ
TUBE
TUBE
SHADE
CACHE
CHECK RING
ANNEAU DE RETENUE
CANOPY
CACHE
BRACKET
SUPPORT
BALL KNOB
BOULE

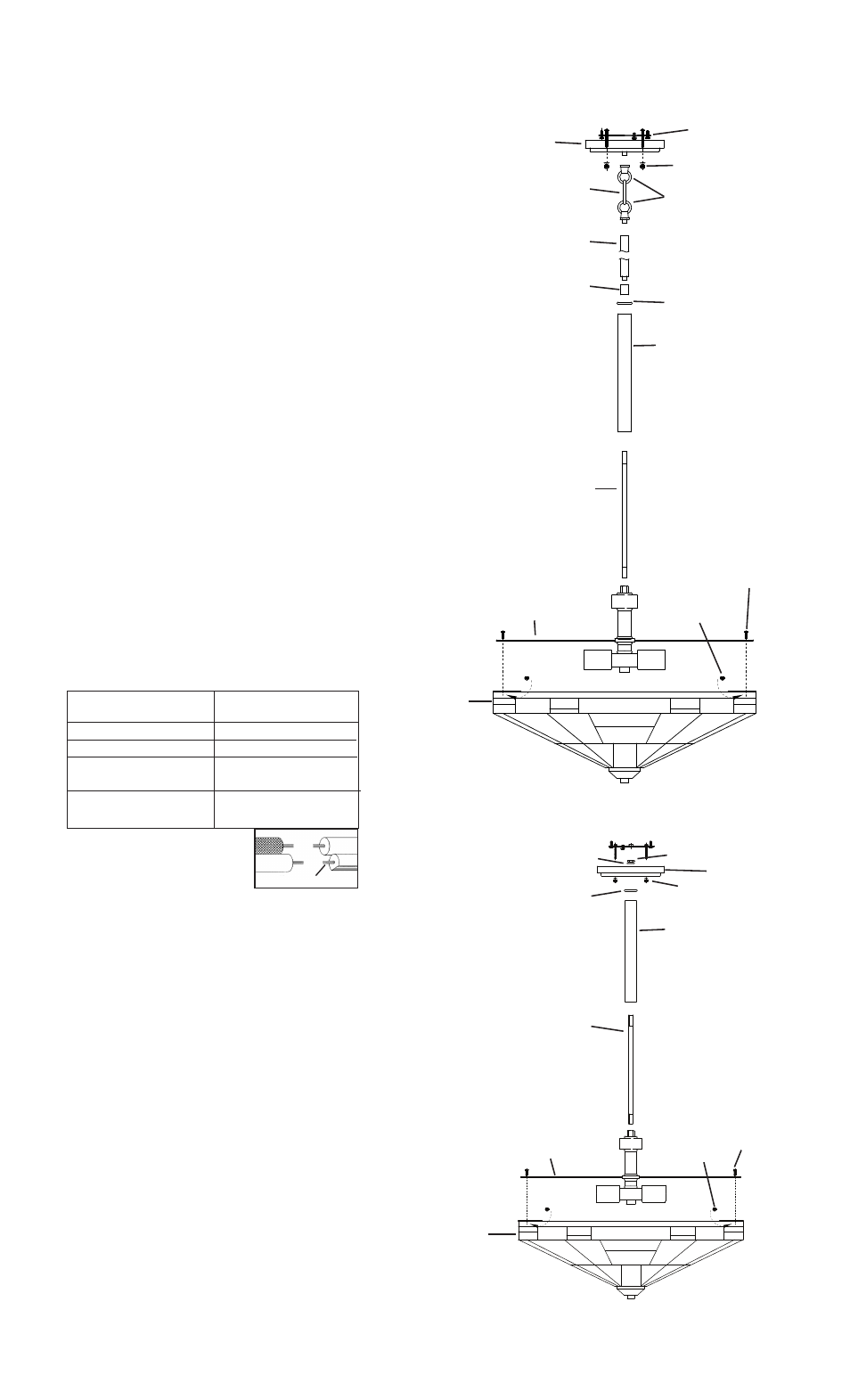

STEM DROP INSTALLATION
D’INSTALLATION PAR TIGE VERTICALE
SEMI FLUSH INSTALLATION
D’INSTALLATION SEMI-ENCASTRÉE
4
3
SMALL LOOP
PETITE BOUCLE
STEM
TIGE
CHAIN LINK
MAILLON DE LA CHAÎNE
COUPLING
ACCOUPLEMENT
HEXNUT
ECROU HEXAGONAL
LOCKWASHER
RONDELLE DE BLOCAGE
SCREW
VIS
THREADED PIPE
TUBE FILETÉ
TUBE
TUBE
SHADE
CACHE
CHECK RING
ANNEAU DE RETENUE
BRACKET
SUPPORT
BALL KNOB
BOULE
SCREW
VIS
THREADED BALL
BOULE FILETÉ
