Kichler 10670 - Manuel

1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room that you
are working on.
c) Place the wall switch in the “OFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “OFF”
position.
2) Find the appropriate threaded holes on mounting strap. Assemble
mounting screws into threaded holes.
3) Attach mounting strap to outlet box. (Screws not provided). Mounting
strap can be adjusted to suit position of fixture.
4) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
5) Push fixture to wall, carefully passing mounting screws through
holes.
6) Secure fixture to wall using threaded balls.
7) Slip lockwashers over mounting screws and screw threaded balls
onto end of mounting screws.
8) Slip one rubber washer over each thumbscrew.
9) Carefully push thumbscrew through each hole in glass.
10) Slip remaining rubber washer over each end of thumbscrew
protruding from back of glass.
11) Place glass up against back plate. Align holes in glass with holes in
back plate.
12) Thread thumbscrews into holes in back plate. (DO NOT over tighten.)
1) COUPER LE COURANT ÉLECTRIQUE.
IMPORTANT: TOUJOURS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile.
Mettre l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt)
qui contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée
à l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Trouver les trous filetés appropriés sur la barrette de montage. Vissez
les vis de montage dans les trous filetés.
3) Visser la barrette de montage à la boite de jonction. (Vis non
fournies).
La barrette de montage peut etre ajustée pour convenir à la position
de l’applique.
4) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions. Plaquer l’applique contre le
mur, en passant soigneusement les vis de montage dans les trous.
5) Plaquez l’applique contre le mur, en passant
soigneusement les vis de montage dans les trous.
6) Fixer l’applique conre le mur avec les boules filetées.
7) Passer les rondelles de blocage sur les vis de montage et serrer les
billes filetées sur l’extrémité des vis de montage.
8) Glissez une rondelle de caoutchouc sur chaque vis à tête moletée.
9) Enfoncer soigneusement une vis à molette dans chaque trou du
verre.
10) Passer une rondelle caoutchoutée sur chaque extrémité des vis à
molette sortant à l’arrière du verre.
11) Placez le verre contre la plaque arrière. Aligner les trous dans le verre
avec des trous dans la plaque arrière.
12) Visser les vis à tête moletée dans les trous de la plaque arrière. (NE
PAS trop serrer.)
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 8/10/12
IS-10670-CB

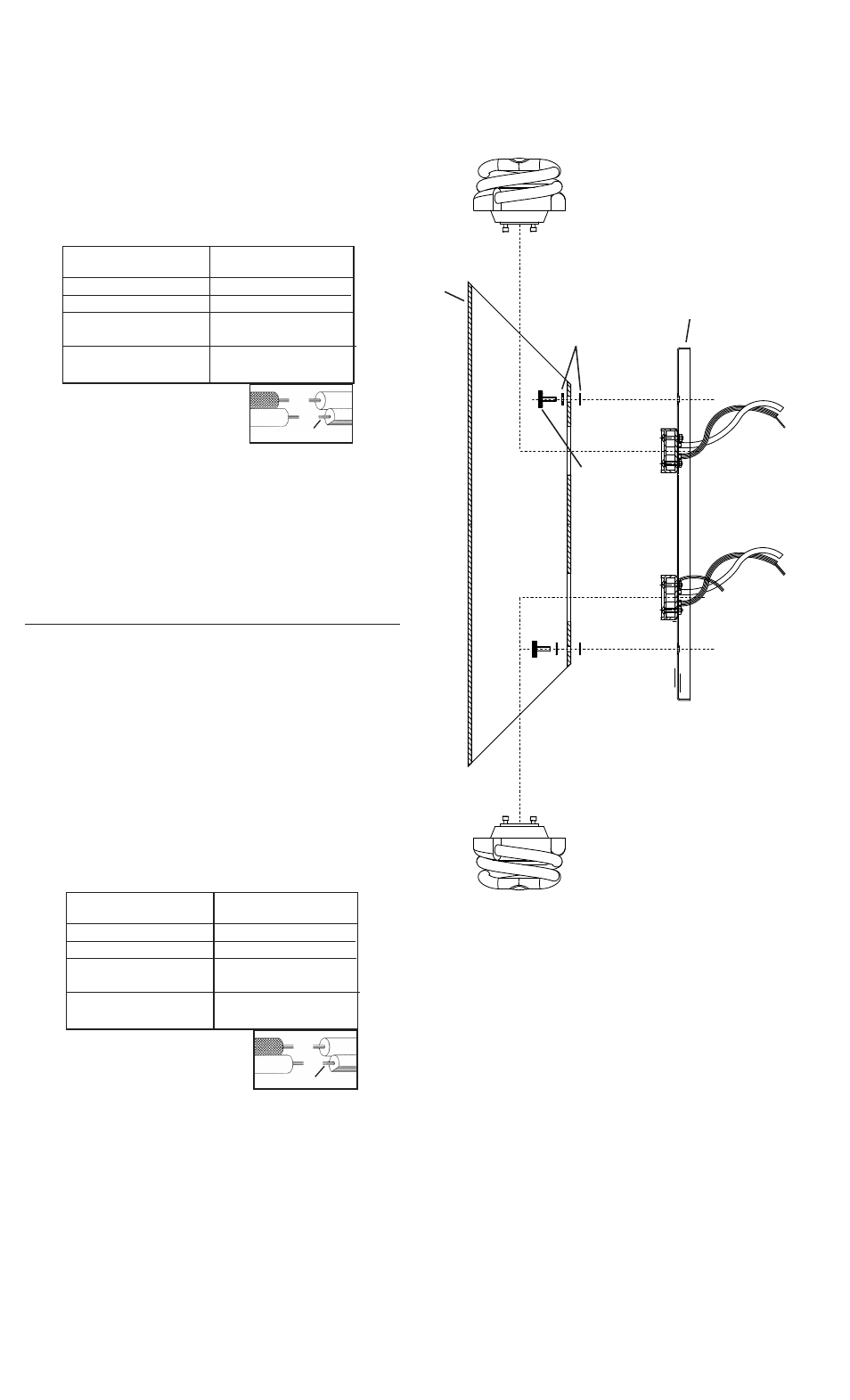

FIXTURE/BACK PLATE
LUMINAIRE/PLAQUE ARRIÈRE
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THUMBSCREW
VIS À TÊTE
MOLETÉE
GLASS
VERRE
RUBBER WASHER
RONDELLE
DE CAOUTCHOUC
