1) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work
without shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home.
Place the main power switch in the “OFF” position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room that
you are working on.
c) Place the wall switch in the “OFF” position. If the fixture to
be replaced has a switch or pull chain, place those in the
“OFF” position
2) Assemble mounting screws into outlet box.
3) Make wire connections (connectors not provided.) Reference
chart below for correct connections and wire accordingly.
4) Push back plate to wall or ceiling so mounting screws can
pass through keyhole slots in back plate. Turn back plate until
screw heads appear as in detail. Tighten screws.
5) Place diffuser over back plate. Fit edge of diffuser inside back
plate.
6) Thread screws into holes along edge of back plate. Tighten
screws to secure diffuser in place. (DO NOT over tighten.)
1) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile.
Mettre l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le
luminaire à remplacer est doté d’un interrupteur ou d’une
chaîne connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
2) Visser les vis de montage à la boîte de jonction.
3) Effectuer les raccordements électriques (les cosses ne sont
pas fournies). Si les fils du lustre ne sont pas noir et blanc, se
reporter au tableau ci-dessous pour effectuer les raccordements
convenables et câbler en conséquence.
4) Pousser la plaque arrière vers le mur ou le plafond de manière
à pouvoir passer les vis de montage par les fentes en forme de
trou de serrure situées dans la plaque arrière. Tourner la
plaque arrière de manière à ce que les têtes des vis soient
bien visibles (voir illustration). Serrer les vis.
5) Placer le diffuseur sur la plaque arrière. Installer le bord du
diffuseur dans la plaque arrière.
6) Serrer les vis dans les trous le long du bord de la plaque
arrière. Serrer les vis pour fixer le diffuseur. (NE PAS serrer
avec excès).
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 11/15/13 IS-10756-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada

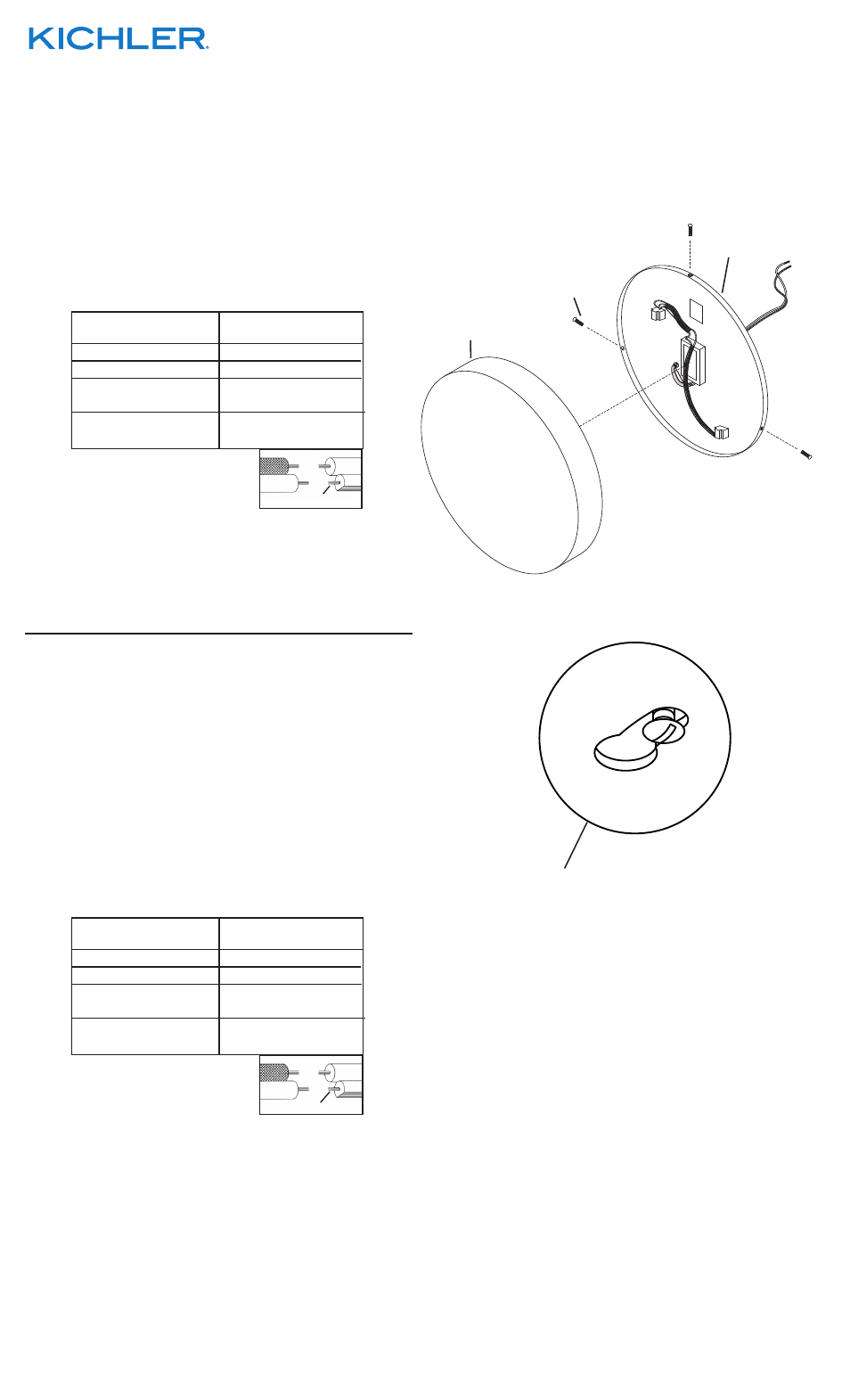

DIFFUSER
DIFFUSEUR
SCREW/KEYHOLE DETAIL
DÈTAIL DE TROU DE SERRURE
DE LA VIS
BACK PLATE
PLAQUE ARRIÈRE
SCREW
VIS
