INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
IMPORTANT SAFETY INSTRUCTIONS
LIGHTED BULB IS HOT!
WARNING: To reduce the risk of FIRE or INJURY TO PERSON:
• Turn off and allow to cool before replacing bulb.
• Bulb gets HOT QUICKLY! Contact switch only when turning off.
• DO NOT remain in light if skin feels warm. (Light is intense, may cause
“sunburn”)
• DO NOT look directly at lighted bulb.
• Keep materials away from bulb that may burn.
• Use ONLY with wattage specified or lower.
• DO NOT touch bulb at any time, use a soft cloth. Oil from skin may
damage bulb.
• DO NOT operate fixture with missing or damaged glass.

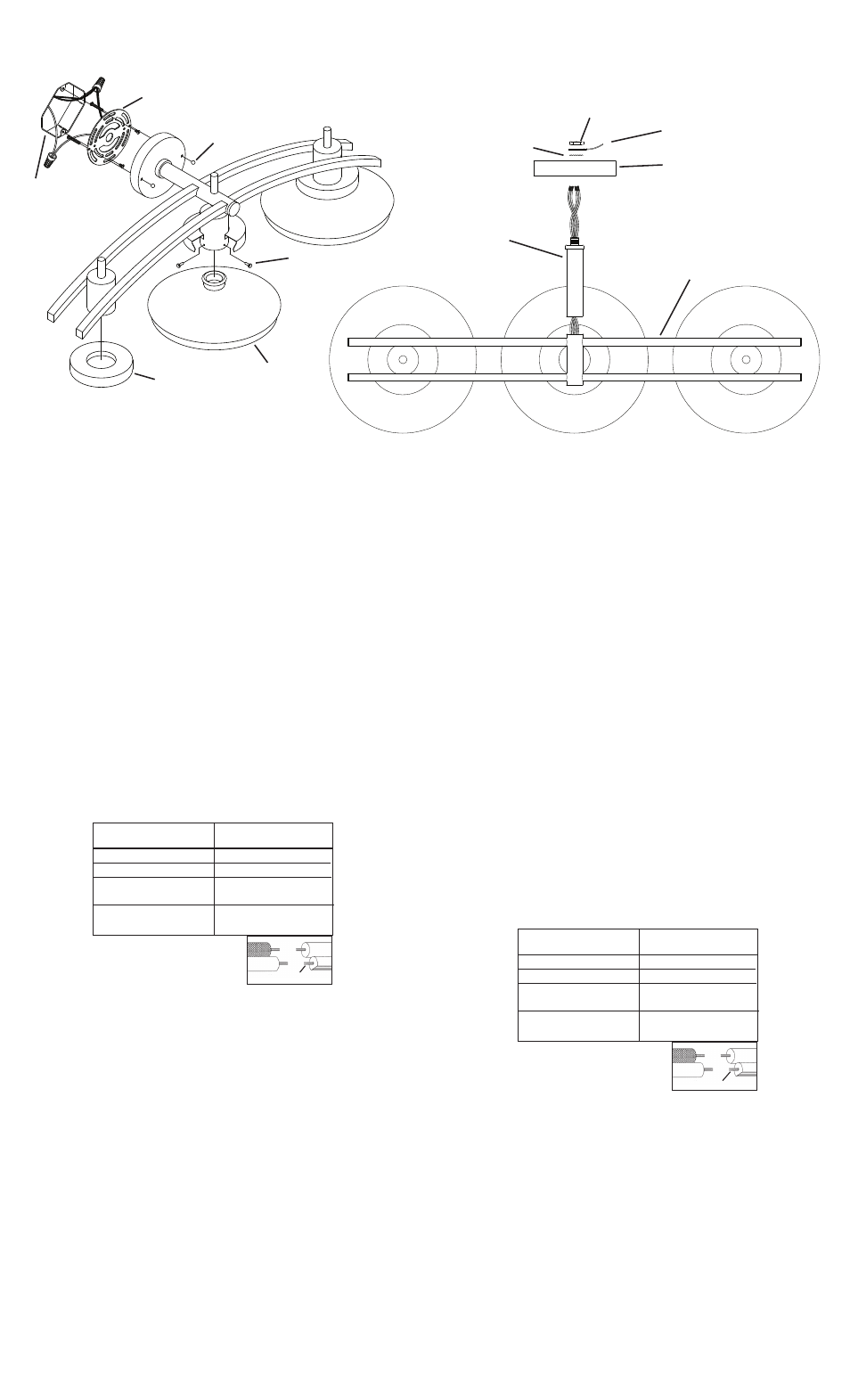

1) Set end of center tube up against back of fixture body, keeping wires
pulled tight through tube.
2) Pass hole in center of canopy over threaded pipe at end of center tube.
3) Pass lockwasher then ground lug over end of threaded pipe.
4) Thread henxut onto end of threaded pipe. Tighten hexnut to secure
canopy in place.
5) Turn off power.
6) Find the appropriate threaded holes on mounting strap. Assemble
mounting screws into threaded holes.
7) Attach mounting strap to outlet box. (Screws not provided). Mounting
strap can be adjusted to suit position of fixture.
8) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
9) Push fixture to wall, carefully passing mounting screws through holes.
10) Secure fixture to wall using threaded balls.
11) Slip trim ring over socket cup and screw thumbscrews into holes in
socket cup.
12) Insert recommended bulb. CAUTION: DO NOT touch bulb with bare
hands. If this happens, clean bulb with denatured alcohol and a lint free
cloth.
13) Carefully slip glass over bulb and secure in place with thumbscrews.
(DO NOT over tighten.)
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
GLASS
VERRE
FIXTURE
LUMINAIRE
BALL KNOB
BOULE
THUMBSCREW
VIS À SERRAGE
À MAIN
TRIM RING
GARNITURE
CIRCULAIRE
CENTER TUBE
TUBE CENTRAL
HEXNUT’
ECROU HEXAGONAL
GROUND LUG
COSSE DE MASSE
LOCKWASHER
RONDELLE DE BLACAGE
CANOPY
CACHE
Date Issued: 7/18/08 IS-6463-CB
IMPORTANTES CONSIGNES DE SÉCURITÉ
UNE AMPOULE ALLUMÉE EST BRÛLANTE !
AVERTISSEMENT: Pour réduire les risques D’INCENDIE ou DE BLES-
SURE:
• Éteindre et laisser refroidir avant de remplacer l’ampoule.
• Les ampoules chauffent TRÈS RAPIDEMENT ! N’éteindre qu’à l’aide de
l’interrupteur.
• NE PAS rester dans la lumière si une sensation de chaleur est ressentie
sur la peau. (La lumière est intense et peut provoquer des coups de
soleil)
• NE JAMAIS regarder directement une ampoule allumée.
• Tenir tout matériau à l’écart d’une ampoule pour éviter qu’il ne brûle.
• Utiliser UNIQUEMENT des ampoules à la puissance nominale indiquée
(watts) ou à une puissance inférieure.
• NE JAMAIS toucher l’ampoule à main nue, se servir d’un tissu doux.
L’huile de la peau peut endommager l’ampoule. NE PAS utiliser de luminaire
sans verre ou avec verre endommagé.
1) Régler l’extrémité du tube central sur la partie arrière du luminaire en
tirant bien les fils à travers le tube.
2) Passer le trou dans le centre du cache sur le tube fileté et à l’extrémité
du tube central.
3) Passer la rondelle de blocage puis la cosse de masse sur l’extrémité du
tube fileté.
4) Visser l’écrou hexagonal sur l’extrémité du tube fileté. Serrer bien
l’écrou hexagonal sur le cache.
5) Couper l’alimentation secteur.
6) Trouver les trous filetés appropriés sur la barrette de montage. Vissez
les vis de montage dans les trous filetés.
7) Visser la barrette de montage à la boite de jonction. (Vis non fournies).
La barrette de montage peut etre ajustée pour convenir à la position de
l’applique.
8) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions. Plaquer l’applique contre le mur,
en passant soigneusement les vis de montage dans les trous.
9) Plaquez l’applique contre le mur, en passant soigneusement les vis de
montage dans les trous.
10) Fixer l’applique conre le mur avec les rondelles et les boules filetées.
11) Passer la garniture circulaire sur le boîtier de douille et visser les vis à
serrage à main dans les trous du boîtier de douille.
12) Introduire l’ampoule recommandée. ATTENTION : NE PAS toucher
l’ampoule à main nue. Si la peau entre en contact avec l’ampoule, net
toyer l’ampoule avec de l’alcool dénaturé et un tissu non pelucheux.
13) Faire glisser soigneusement le verre sur l’ampoule et fixer à l’aide des
vis à serrage à main. (NE PAS serrer avec excès).
MOUNTING STRAP
COLLLIER DE FIXATION
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
OUTLET BOX
BOîTE DE
JONCTION
