Kichler 10899 - Manuel

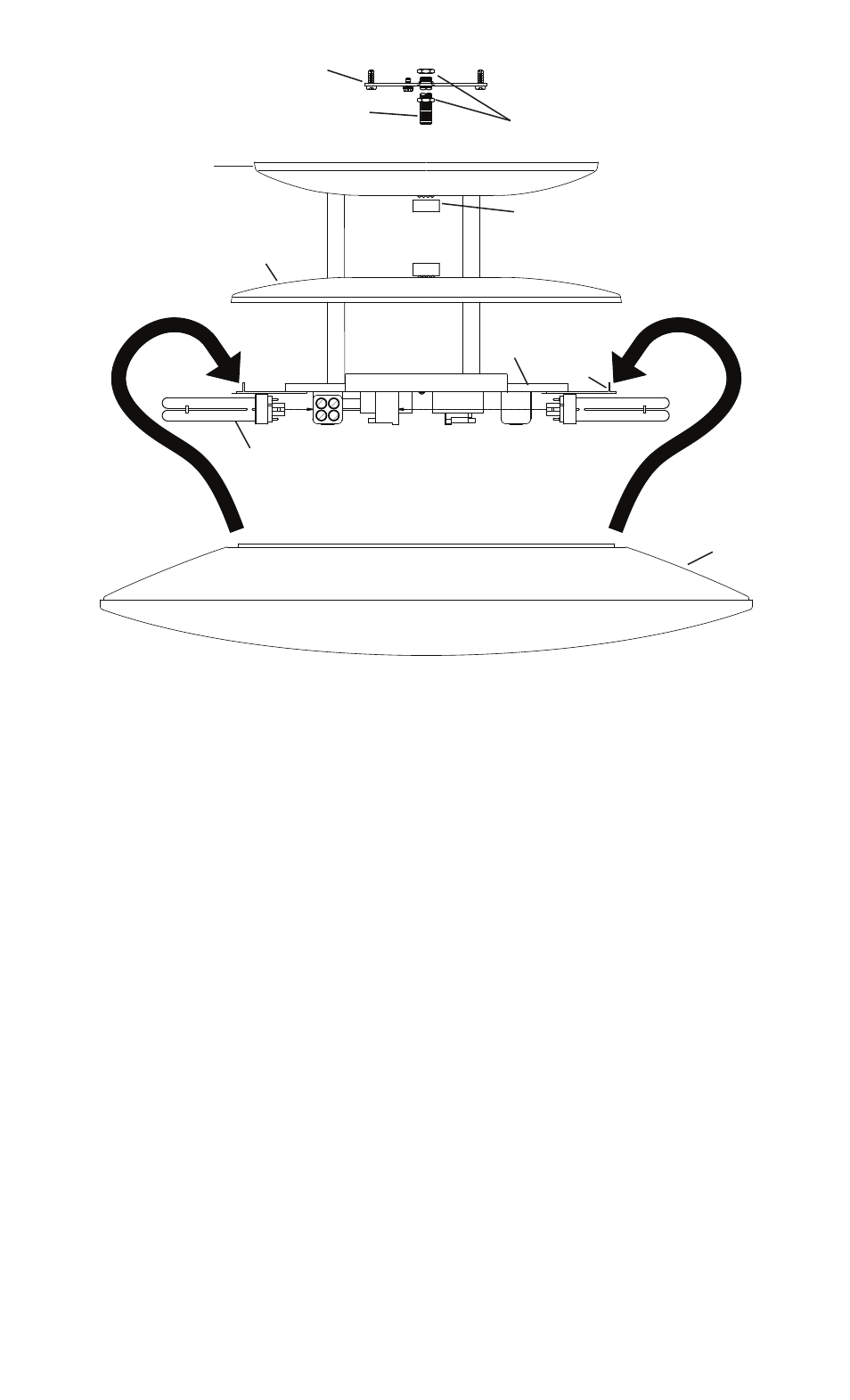

1) Insert recommended bulb. (Bulb included)
2) To attach diffuser, raise metal plate up towards canopy of fixture.
3) There are four tabs located on arms of fixture body. Tilt diffuser and
place edge of opening of diffuser over tab on one arm of fixture.
4) Fit diffuser over remaining tabs on arms, one tab at a time, by raising
diffuser up towards fixture body and tilting diffuser. Tabs should fit just
inside the opening of diffuser. Diffuser will rest on tabs.
5) Lower metal plate down over top of fixture body and diffuser.
6) Turn oFF power.
IMPORTANT: Before you start, neVer attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. place
the main power switch in the “oFF” position.
b) unscrew the fuse(s), or switch “oFF” the circuit breaker switch(s),
that control the power to the fixture or room that you are working
on.
c) place the wall switch in the “oFF” position. If the fixture to be
replaced has a switch or pull chain, place those in the “oFF” position.
7) Thread hexnut onto threaded pipe so that approximately 5 threads are
exposed above hexnut. Thread that end of threaded pipe into mounting
strap. Thread second hexnut onto end of threaded pipe protruding from
back of mounting strap. Tighten both hexnuts against mounting strap
8) Attach mounting strap to outlet box. (Screws not provided)
9) Make wire connections, using luminaire disconnect (provided), insert
white supply wire into the hole across from white ballast lead. Insert
black hot supply wire into hole across from black ballast lead. Do not
mix wires. pull on each wire to make sure connections are secure. Make
certain no bare wires are exposed outside of luminaire disconnect.
10) push fixture to ceiling, carefully passing threaded pipe through hole.
11) Secure fixture to ceiling using finial.
CAUTION: BAllAsT MUsT Be RePlACed By A QUAlIfIed eleCTRI-
CIAN.
Date Issued: 11/19/10 IS-10899-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MounTInG STrAp
BrIDe De MonTAGe
FIXTure
LuMInAIre
FInIAL
orneMenT
1) Insérer l’ampoule recommandée. (L’ampoule est incluse)
2) pour fixer le diffuseur, élever la plaque de métal au niveau de la verrière
du luminaire.
3) Il y a quatre languettes situées sur les armatures du luminaire. pencher
le diffuseur et placer la bordure de l’ouverture du diffuseur par-dessus la
languette d’une des armatures du luminaire.
4) placer le diffuseur sur les languettes restantes des armatures, une
languette à la fois, en élevant le diffuseur au niveau du luminaire et en
penchant le diffuseur. Les languettes devraient rentrer parfaitement
dans l’ouverture du diffuseur. Le diffuseur reposera sur les languettes.
5) Abaisser la plaque de métal en passant par-dessus la partie supérieure
du luminaire et du diffuseur.
6) Couper L’ALIMenTATIon SeCTeur.
IMporTAnT: TouJourS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
7) enfiler l’écrou hexagonal à l’extrémité du tuyau fileté de façon à ce
qu’environ 5 filets soient exposés au-dessus de l’écrou hexagonal.
enfiler cette extrémité du tuyau fileté dans la bride de montage. enfiler
le second écrou hexagonal à l’extrémité du tuyau fileté qui dépasse de
la bride de montage. Serrer les deux écrous hexagonaux à la bride de
montage.
8) Fixer la bride de montage sur la boîte à prises. (Vis non fournies).
9) Faites le branchement en utilisant le point de raccordement du luminaire
(inclus), insérez le fil blanc dans le trou en face du régulateur de tension
blanc. Insérez le fil noir dans le trou en face du régulateur de tension
noir. ne mélangez pas les fils. Tirez sur chaque fil pour vous assurer
que les branchements soient corrects. Assurez-vous qu’aucun fil nu
n’est exposé à l’extérieur du point de raccordement du luminaire.
10) rapprocher le luminaire du plafond en passant soigneusement le tube
fileté par le trou.
11) Fixer le luminaire au plafond à l’aide de l’ornement.
ATTeNTION : le BAllAsT dOIT êTRe ReMPlACé PAR UN éleC-
TRICIeN CeRTIfIé.
THreADeD pIpe
TuBe FILeTé
HeXnuT
eCrou HeXAGonAL
DIFFuSer
DIFFuSeur
ArM
BrAS TAB
LAnGueTTe
MeTAL pLATe
pLAque De MéTAL
BuLB
L’AMpouLe
