1) Attach mounting plate to the outlet box using the mounting
screws provided.
2) TURN OFF POWER.
IMPORTANT: Before you start, NEVER attempt any work
without shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your
home. Place the main power switch in the “OFF”
position.
b) Unscrew the fuse(s), or switch “OFF” the circuit breaker
switch(s), that control the power to the fixture or room
that you are working on.
c) Place the wall switch in the “OFF” position. If the fixture
to be replaced has a switch or pull chain, place those in
the “OFF” position
3) Connect fixture ground wire to outlet box ground wire with
wire connector. Never connect ground wire to black or white
power supply wire.
4) Make wire connections (connectors not provided). Reference
chart below for correct connections and wire accordingly.
5) Carefully push wire connections back into outlet box making
sure all connections remain secure.
6) Anchor the backpan to the wall using the set of holes at
each end of fixture using wood screws, toggle bolts, plastic
anchors, etc.
7) Slip faceplate over backpan.
8) Insert recommended bulb.
9) Place diffuser over faceplate. Align holes in top of diffuser
with holes in top edge of backpan.
10) Thread screws down through holes in diffuser and into backpan.
Tighten screws to secure diffuser in place.
1) Fixez la plaque de montage à la la boîte à prises à l’aide des
vis de montage fournies.
2) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
3) Avec l’attache-fil, connecter le fil de mise á la terre au fil
d’alimentation noir ou á celui qui est blanc.
4) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
5) Replacer soigneusement les fils dans la boîte à prises en
veillant à ce que les connexions ne soient pas déconnectées.
6) Fixer le panneau arrière au mur en utilisant le set de trous
sur chacune des extrémités des luminaires l’aide des vis à
bois, boulons à ailettes, ancres en plastique etc.
7) Glissez le couvercle sur le panneau arrière.
8) Introduire l’ampoule recommandée.
9) Placer le diffuseur sur la plaque frontale. Aligner les trous
situés dans le diffuseur à ceux qui se trouvent dans le bord
supérieur du panneau arrière.
10) Visser les vis à travers les trous dans le diffuseur et dans le
panneau arrière. Serrez les vis pour fixer le diffuseur en place.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 2/22/13 IS-10601-CB
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre

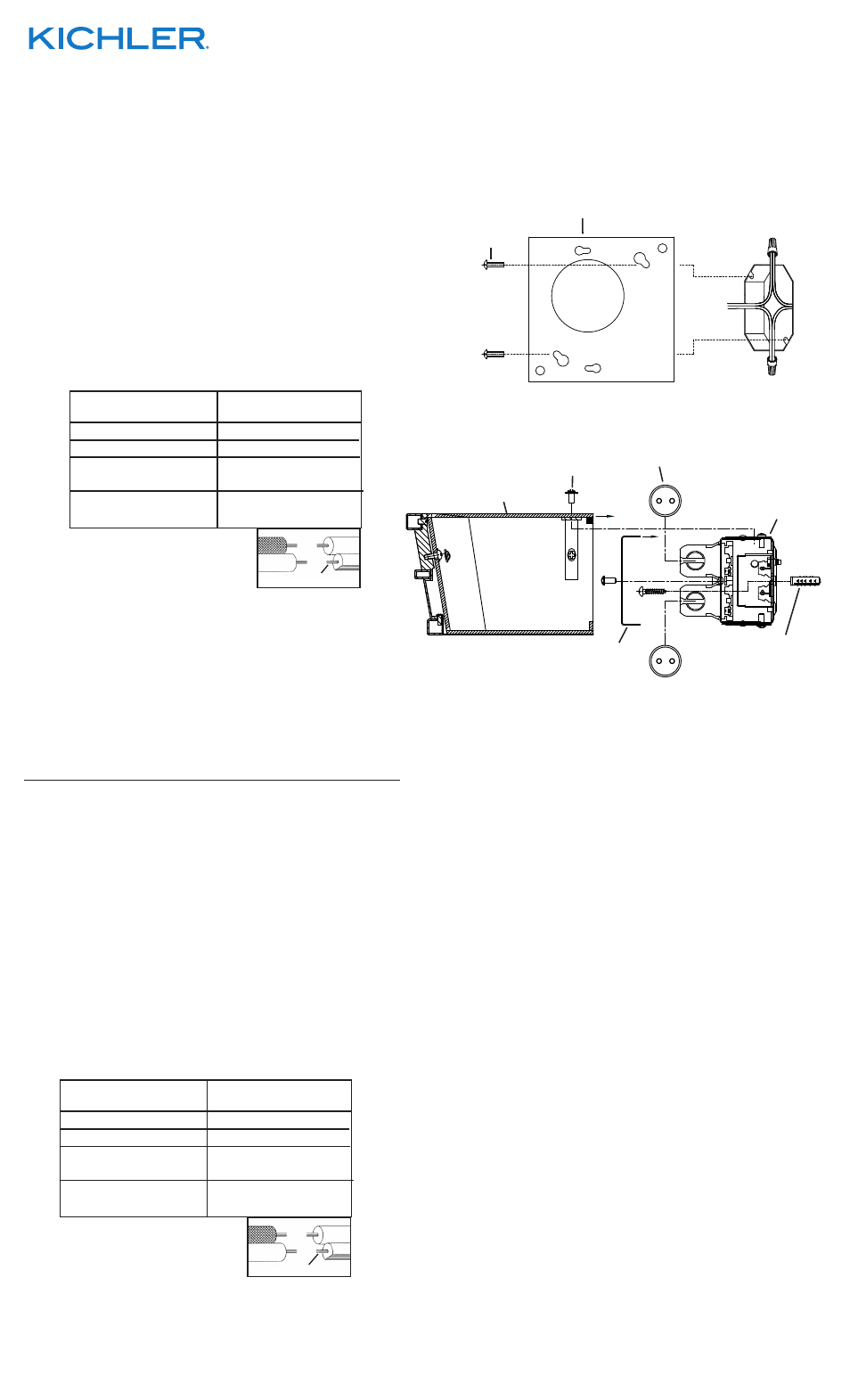

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
BACKPAN
PANNEAU ARRIÈRE
DIFFUSER
DIFFUSEUR
BULB
L’AMPOULE
MOUNTING PLATE
PLAQUE DE MONTAGE
FACEPLATE
PLAQUE FRONTALE
SCREW
VIS
WALL ANCHOR
L’ANCRAGE DE MUR
We’re here to help
866-558-5706
Hrs: M-F 9am to 5pm EST
SCREW
VIS
