1) Slip scroll over threaded pipe at top of fixture and align hole in
scroll with hole in canopy.
2) Secure scroll in place using finial at top of fixture and screw,
lockwasher and hexnut at canopy.
3) Turn off power.
4) Attach mounting strap to outlet box. (Screws not provided).
5) Thread hexnut onto threaded pipe so that 5 threads are
exposed above hexnut. Thread that end of the threaded pipe
into mounting strap and tighten hexnut against mounting strap.
6) Make wire connections (connectors not provided.) Reference chart
below for correct connections and wire accordingly.
7) Push fixture to wall carefully passing threaded pipe through hole.
8) Tighten fixture to wall with threaded cap.
1) Faire glisser la spirale sur le tube fileté à l’extrémité supérieure
du luminaire et aligner le trou de la spirale avec celui du cache.
2) Fixer la spirale à l’aide de l’ornement sur le luminaire et à
l’aide de la rondelle et écrou hexagonal sur le cache.
3) Couper l’alimentation secteur.
4) Visser le collier de fixation à la boite de jonction. (Vis non fournies).
5) Visser l’écrou hexagonal sur le tube fileté de façon à laisser
cinq fils à découvert au dessus de l’écrou. Enfiler cette
extrémité du tube fileté dans le collier de fixation et serrer
l’écrou contre le collier de fixation.
6) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
Plaquer l’applique contre le mur, en passant
soigneusement les vis de montage dans les trous.
7) Pousser l’applique contre le mur et passser le tube fileté dans
le trou en procedant avec précaution.
8) Fixer le luminaire au mur à l’aide du capuchon fileté.
Date Issued: 10/5/01 IS-9676-CB

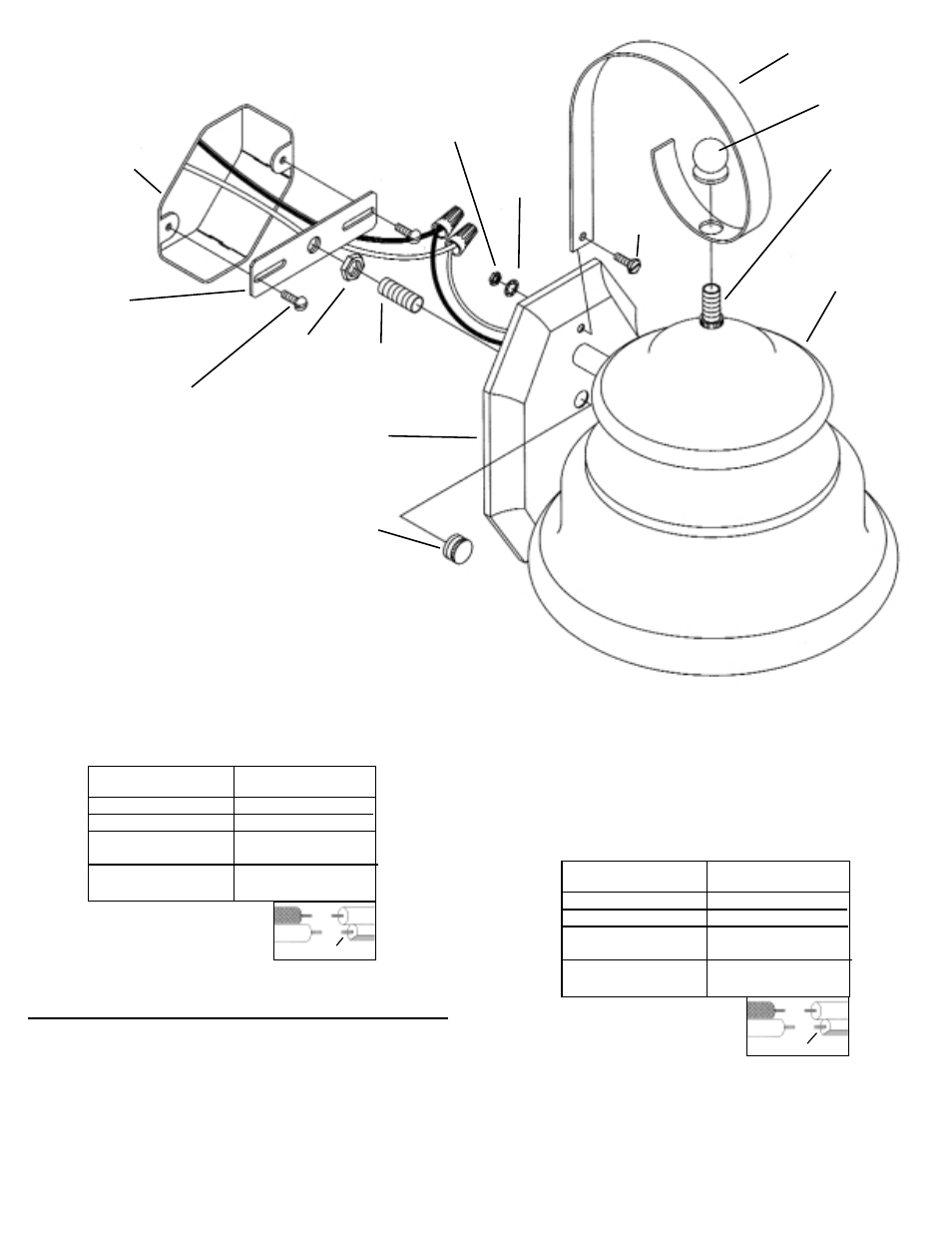

SCROLL
SPIRALE
FINIAL
ORNEMENT
MOUNTING
STRAP
COLLIER DE
FIXATION
THREADED
PIPE
TUBE
FILETE
FIXTURE
LUMINAIRE
THREADED CAP
CAPUCHON FILETÉ
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
LOCKWASHER
RONDELLE
D’ARRET
HEXNUT
ECROU A SIX PANS
HEXNUT
ECROU A
SIX PANS
THREADED PIPE
TUBE FILETE
CANOPY
ABAT JOUR
SCREW
VIS
OUTLET BOX
BOITE DE
JONCTION
MOUNTING SCREW
VIS (DE MONTAGE)
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
