1) Turn off power.
IMPORTANT: Before you start, neVer attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. place
the main power switch in the “off” position.
b) unscrew the fuse(s), or switch “off” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) place the wall switch in the “off” position. If the fixture to be
replaced has a switch or pull chain, place those in the “off”
position.
2) Attach mounting strap to outlet box. (Screws not provided).
3) Thread hexnut onto threaded pipe so that 5 threads are exposed above
hexnut. Thread that end of the threaded pipe into mounting strap and
tighten hexnut against mounting strap
4) Make wire connections (connectors not provided.) reference chart
below for correct connections and wire accordingly.
5) push fixture to wall carefully passing threaded pipe through hole.
6) Tighten fixture to wall with lockwasher and threaded cap.
INSTRUCTIONS FOR MOUNTING FIXTURE OUTDOORS AND/OR IN
WET LOCATIONS.
7) Mounting surface should be clean, dry, flat and 1/4” larger that the
canopy/fixture on all sides. Any gaps between the mounting surface and
canopy/fixture exceeding 3/16” should be corrected as required.
8) with silicone caulking compound, caulk completely around where back
of canopy/fixture meets the wall surface to prevent water from seeping
into outlet box.
1) Couper l’AlIMenTATIon SeCTeur.
IMporTAnT: TouJourS couper l’électricité avant de commencer le
travail.
a) localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
2) Visser le collier de fixation à la boite de jonction. (Vis non fournies).
3) Visser l’écrou hexagonal sur le tube fileté de façon à laisser cinq fils
à découvert au dessus de l’écrou. enfiler cette extrémité du tube fileté
dans le collier de fixation et serrer l’écrou contre le collier de fixation.
4) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions. plaquer l’applique contre le mur, en
passant soigneusement les vis de montage dans les trous.
5) pousser l’applique contre le mur et passser le tube fileté dans le trou en
procedant avec précaution.
6) fixer l’applique au mur à l’aide de la rondelle frein et du bouchen fileté.
INSTRUCTIONS DE MONTAGE DE LUMINAIRE À L’EXTÉRIEUR ET/OU
DANS DES LIEUX HUMIDES.
7) la surface de montage doit être propre, sèche, plate et de 0,6 cm plus
épaisse que le cache/luminaire sur tous les côtés. Tout écart entre la
surface de montage et le cache/luminaire dépassant de 0,5 cm doit être
rectifié selon les besoins.
8) À l’aide de matériaux d’étanchéité à la silicone, calfeutrer bien autour
où l’arrière du cache/luminaire entre en contact avec le mur pour
empêcher l’eau de passer dans la boîte de raccordement.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 6/5/09 IS-10640-CB

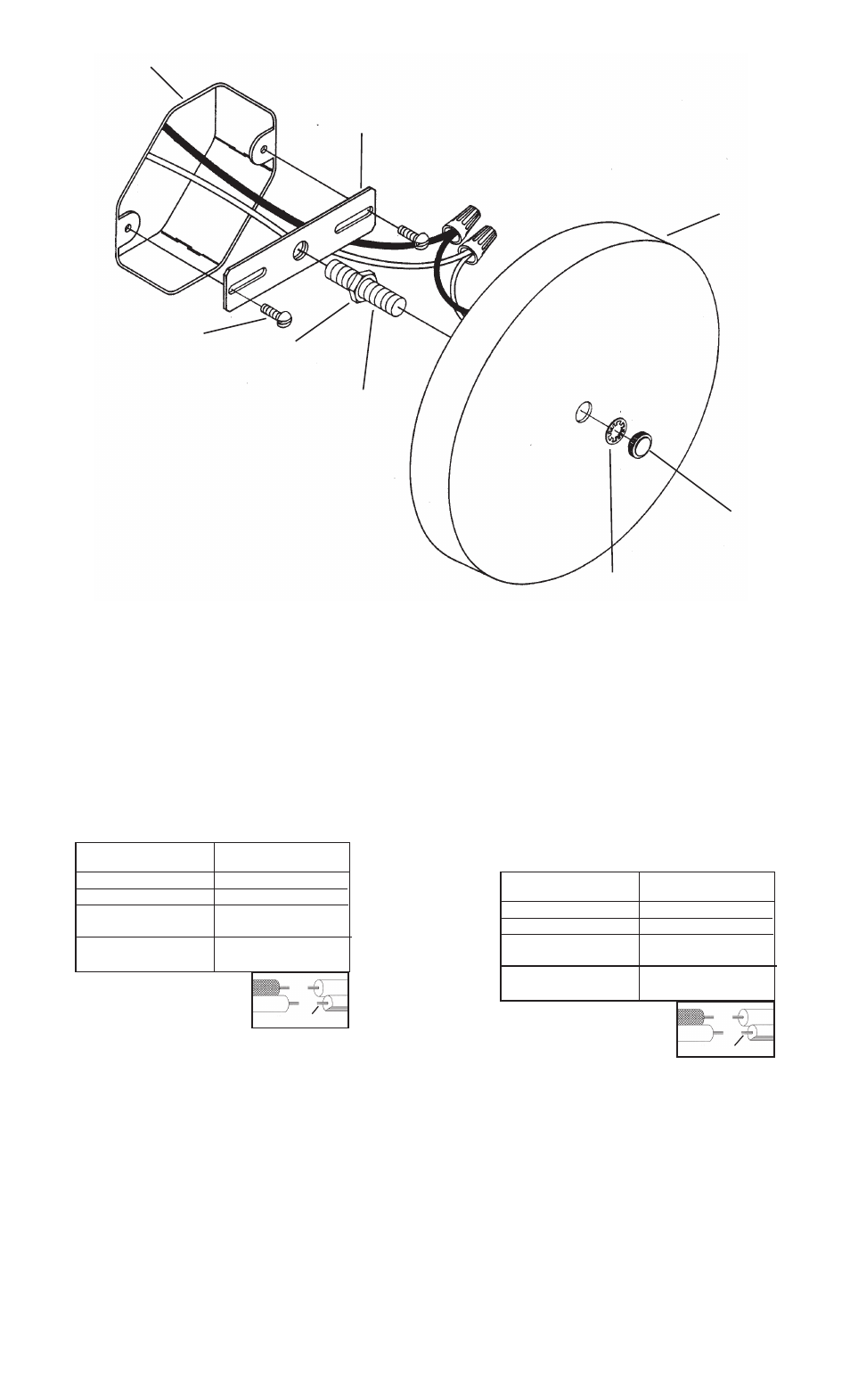

CAnopY/fIXTure
CACHe/luMInAIre
MounTInG STrAp
BArreTTe De
MonTAGe
THreADeD CAp
BouCHon fIleTé
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
ouTleT BoX
BoITe De JonCTIon
HeXnuT
eCrou HeXAGonAl
THreADeD pIpe
TuBe fIleTe
MounTInG SCrew
VIS De MonTAGe
loCKwASHer
ronDelle freIn
