1) TURN OFF POWER.

IMPORTANT: Before you start, NEVER attempt any work without

shutting off the electricity until the work is done.

a) Go to the main fuse, or circuit breaker, box in your home. Place

the main power switch in the “OFF” position.

b) Unscrew the fuse(s), or switch “OFF” the circuit breaker switch(s),

that control the power to the fixture or room that you are working on.

c) Place the wall switch in the “OFF” position. If the fixture to be

replaced has a switch or pull chain, place those in the “OFF”

position.

2) Find the appropriate threaded holes on mounting strap. Assemble

mounting screws into threaded holes.

3) Attach mounting strap to outlet box. (Screws not provided) Mounting

strap can be adjusted to suit position of fixture.

4) Make wire connections (connectors not provided.) Reference chart

below for correct connections and wire accordingly.

5) Push fixture to ceiling, carefully passing mounting screws through holes.

6) Secure fixture to ceiling with threaded balls.

7) Insert recommended bulbs.

8) Rotate one arm. Raise glass up to fixture. Tilt glass and fit glass in

between arms.

9) Rotate arm back into position. Lower glass and allow glass to sit on

arms.

1) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de commencer le

travail.

a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre

l’interrupteur principal en position d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui

contrôlent l’alimentation vers le luminaire ou la pièce dans

laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à

remplacer est doté d’un interrupteur ou d’une chaîne connectée à

l‘interrupteur, placer ces éléments en position d’Arrêt.

2) Trouver les trous filetés appropriés sur le support de montage. Visser

les vis de montage dans les trous taraudés.

3) Fixer le support de montage sur la boîte à prises. (Vis non fournies).

Le support de montage peut être réglé afin de positionner correctement

le luminaire.

4) Connecter les fils (connecteurs non fournis). Se porter au tableau ci-

dessous pour faire les connexions.

5) Pousser le luminaire vers le plafond en passant soigneusement les vis

de montage par les trous.

6) Fixer le luminaire au plafond à l’aide des boules filetées.

7) Insérez l’ampoule recommandée.

8) Faire pivoter un bras. Soulever le verre jusqu’au luminaire. Incliner le

verre et le placer entre les bras.

9) Faire pivoter du bras dans sa position. Abaisser le verre et le laisser se

loger sur les bras.

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black

White

*Parallel cord (round & smooth)

*Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)

Neutral Wire

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre

Date Issued: 12/2/11

IS-42063-CB

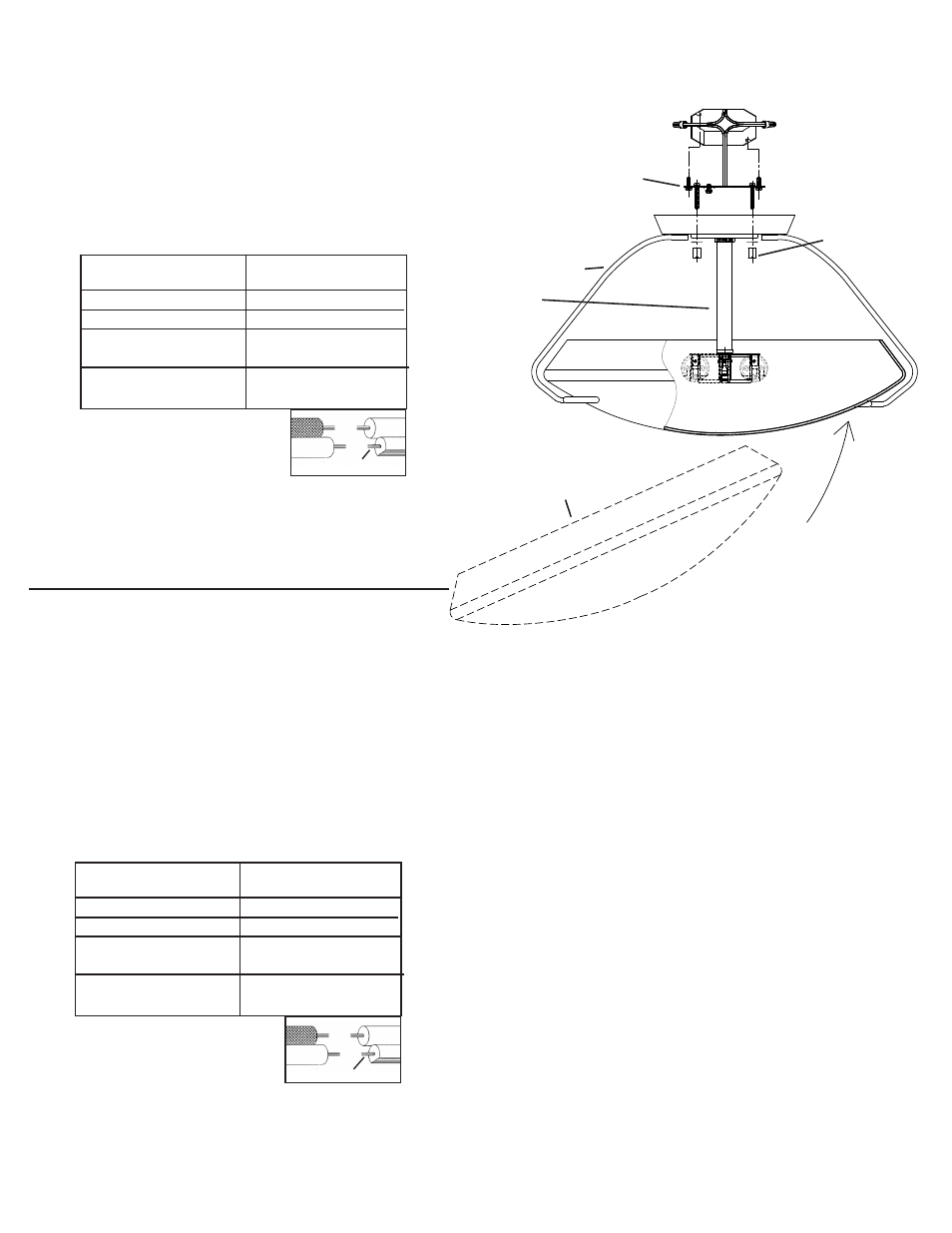

MOUNTING STRAP

COLLIER DE FIXATION

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

THREADED BALL

BOULE FILETÉ

GLASS

VERRE

ARM

BRAS

CENTER STEM

TIGE CENTRALE
