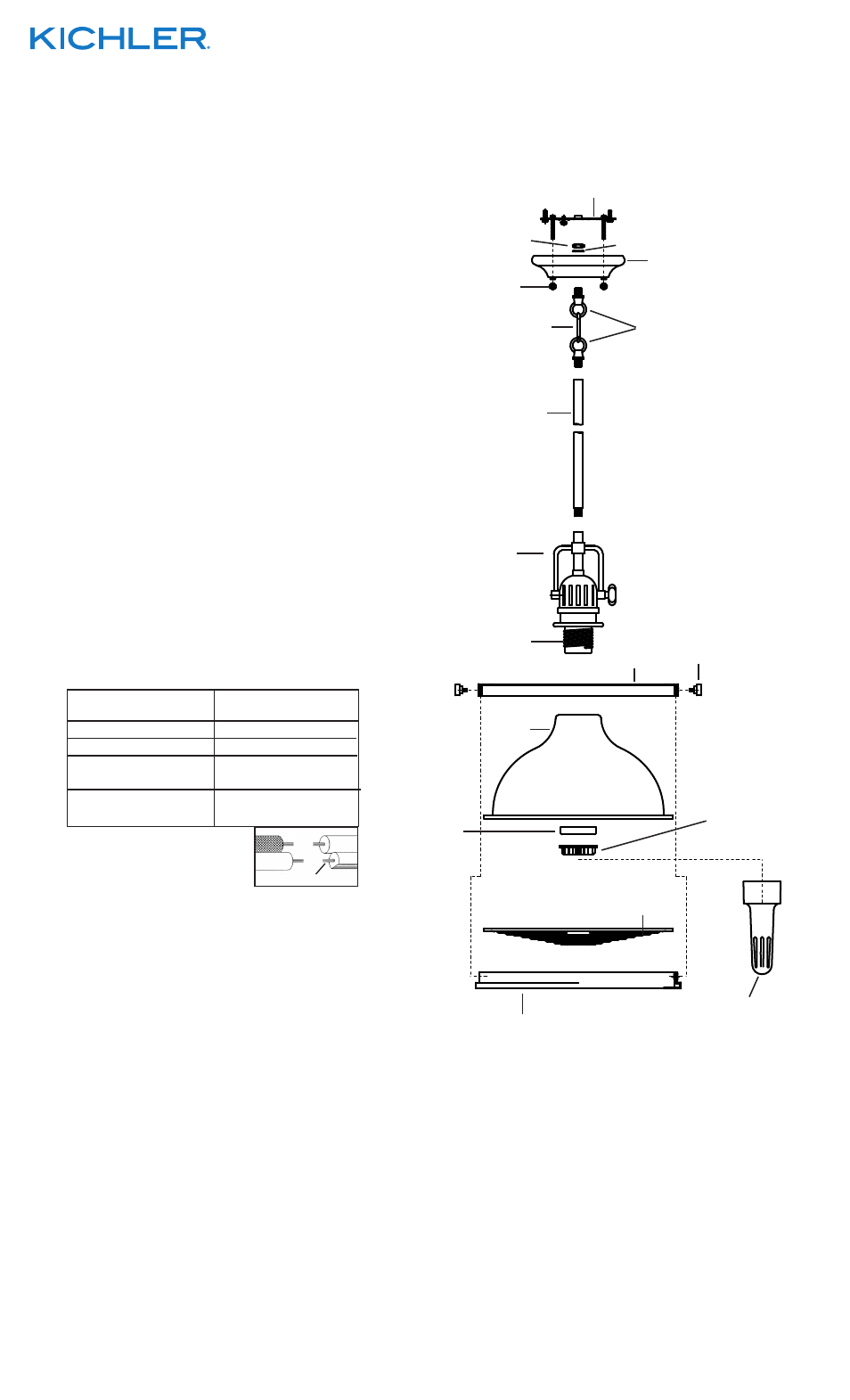

Kichler 43765 Manuel d'utilisation

Page 2

Advertising

1) Passer le fil de la partie supérieure du luminaire par l’extrémité

de la tige. Visser l’extrémité de la tige sur le luminaire.

REMARQUE: Appliquer le frein filet sur tous les filets de la

tige indiqués par le symbole (3) pour empêcher la rotation

accidentelle du luminaire pendant le nettoyage, remplacement

de lampe, etc.

2) Passez le fil dans les tiges restantes et vissez les tiges

ensemble.
3) Visser un petit tube fileté dans l’extrémité de chaque boucle.

4) Passez le fil du luminaire dans la première boucle. Attachez

la boucle à l’extrémité de la tige supérieure.

5) Passer le fil du luminaire à travers la seconde boucle et à

travers le trou dans l’abat-jour.

6) Passer le tube fileté à l’extrémité de la seconde bouche par

le trou situé dans le cache.

7) Passer le fil du luminaire à travers le trou dans la rondelle

blocage. Visser la rondelle de blocage su le tube fileté

sortanat de l’intérieur du cache.

8) Passer le fil du luminaire à travers le trou dans l’ecrou

hexagonal. Visser l’écrou hexagonal sur le tube fileté.

9) Attacher le maillon de la chaîne à la petite boucle située à

l’extrémité de la tige ainsi qu’à la boucle située sur l’abat-jour.

10) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de

commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire

à remplacer est doté d’un interrupteur ou d’une chaîne

connectée à l‘interrupteur, placer ces éléments en

position

d’Arrêt.

11) Trouver les trous filetés appropriés sur la barrette de

montage. Vissez les vis de montage dans les trous filetés.

12) Visser la barrette de montage à la boite de jonction. (Vis non

fournies). La barrette de montage peut etre ajustée pour

convenir à la position de l’applique.

13) Connecter les fils (connecteurs non fournis). Se reporter au

tableau ci-dessous pour faire les connexions.

14) Pousser le luminaire vers le plafond en passant soigneusement

les vis de montage par les trous dans le cache.

15) Visser les boutons moletés sur les vis de fixation. Resserrer les

boutons moletés pour fixer le luminaire au plafond.

16) Abaisser l’anneau supérieur descendre sur le dessus du verre.

Régler l’anneau supérieur sur le bord du verre.

17) Soulever le verre avec la bague au luminaire. Passer le trou du

verre sur la douille.

18) Glisser l’entretoise sur la douille.

19) Fixer l’anneau de prise sur l’outil pour l’anneau de la douille.

20) Abaisser l’outil de l’anneau de la douille avec l’anneau de la

douille attaché en bas du verre. Resserrer l’anneau de la douille

pour bien fixer le verre. (NE PAS serrer avec excès).

21) Insérer l’ampoule recommandé.

22) Régler la lentille vers le bas dans l’anneau inférieur.

23) Soulever l’anneau inférieur avec la lentille jusqu’au luminaire.

Monter le bord supérieur de l’anneau inférieur dans l’anneau

supérieur. Aligner les trous sur le côté de l’anneau inférieur

avec les trous sur le côté de l’anneau supérieur.

24) Serrer les vis à tête moletée dans les trous sur le côté de

l’anneau supérieur et dans les trous sur le côté de la anneau

inférieur. Resserrer soigneusement les vis à tête moletée pour

fixer la lentille.

Date Issued: 11/7/14

IS-43765-CB
