Kichler 65397 - Manuel (Page 2)

1) Abaisser le luminaire dans le cache.
2) Placer la barre inférieure contre la partie inférieure du cache.
La section verticale de chaque côté de la barre doit être se
trouver sur la partie extérieure du cache. La partie inférieure
du cache doit se trouver sur la barre.
3) Passer le trou dans la barre inférieure sur le goujon fileté de
la partie inférieure du luminaire.
4) Visser l’ornement sur le goujon fileté. Resserrer l’ornement
pour fixer la barre.
5) Répéter les étapes de 1 à 4 pour l’autre barre inférieure.
6) Acheminer le fil du luminaire par le long tube fileté et visser
le long tube fileté dans l’accouplement en haut du corps du
luminaire.
7) Passer le fil du luminaire par le tube central et abaisser le
tube central sur le long tube fileté.
8) Passer le fil du luminaire par la garniture supérieure puis le
trou dans la garniture supérieure sur l’extrémité du tube
fileté. Placer la garniture supérieure sur le dessus du tube
central.
9) Passer le fil du luminaire par l’accouplement et visser
l’accouplement sur l’extrémité du tube fileté.
10) Acheminer le fil du luminaire par la tige et visser la tige dans
l’accouplement.
REMARQUE: Appliquer le frein filet sur tous les filets de la
tige indiqués par le symbole (3) pour empêcher la rotation
accidentelle du luminaire pendant le nettoyage, remplacement
de lampe, etc.
11) Passez le fil dans les tiges restantes et vissez les tiges
ensemble.
12) Enfiler un petit tube fileté dans l’ extrémité de chaque
boucle.
13) Visser le boucle sur l’extrémité de la tube fileté.
14) Passez le tube fileté à l’extrémité de la seconde boucle à
travers le trou dans le cache.
15) Passer une rondelle de blocage sur l’extrémité de la tube
fileté. Visser l’écrou hexagonal sur la tube fileté.
16) Ajouter un maillon à chaque boucle et puis une autre boucle
à chaque maillon.
17) COUPER LE COURANT.
IMPORTANT: TOUJOURS couper l’électricité avant de
commencer le travail.
a) Localiser le coffret à fusibles ou le disjoncteur du
domicile. Mettre l’interrupteur principal en position
d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur
Arrêt) qui contrôlent l’alimentation vers le luminaire ou la
pièce dans laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire
à remplacer est doté d’un interrupteur ou d’une chaîne
connectée à l‘interrupteur, placer ces éléments en
position d’Arrêt.
18) Trouver les trous filetés appropriés sur le support de
montage. Visser les vis de montage dans les trous taraudés.
19) Fixer le support de montage sur la boîte à prises. (Vis non
fournies). Le support de montage peut être réglé afin de
positionner correctement le luminaire.
20) Connecter les fils (connecteurs non fournis). Se reporter au
tableau ci-dessous pour faire les connexions.
21) Appliquer l’armature d’éclairage au plafond en introduisant
prudemment les vis de fixation dans les trous.
22) Visser les boules filetées sur les extrémités des vis de montage.
Resserrer les boules filetées pour fixer le luminaire au plafond.
Date Issued: 3/8/13 IS-65397-CB

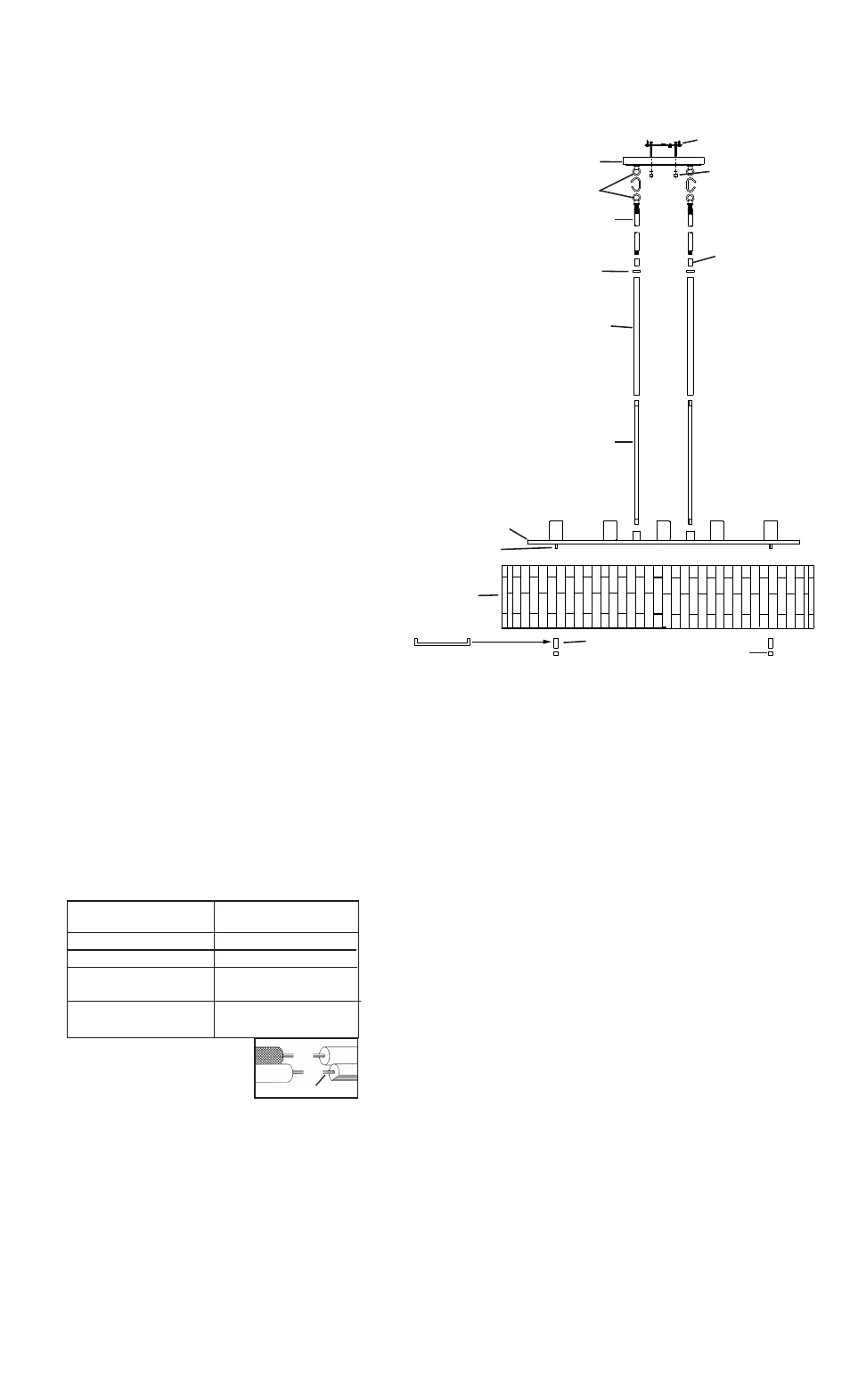

INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
SMALL LOOP
PETITE BOUCLE
MOUNTING STRAP
PATTE DE FIXATION
CENTER TUBE
TUBE CENTRAL
THREADED BALL
BOULE FILETÉ
SHADE
ABAT-JOUR
CANOPY
CACHE
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
3
3
FIXTURE
LUMINAIRE
SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.
VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.
STEM
TIGE
COUPLING
ACCOUPLEMENT
TOP TRIM
GARNITURE
SUPÉRIEURE
FINIAL
ORNEMENT
BOTTOM BAR
BARRE INFÉRIEURE
THREADED STUD
GOUJON FILETÉ
3
LONG THREADED PIPE
LONG TUBE FILETÉ
