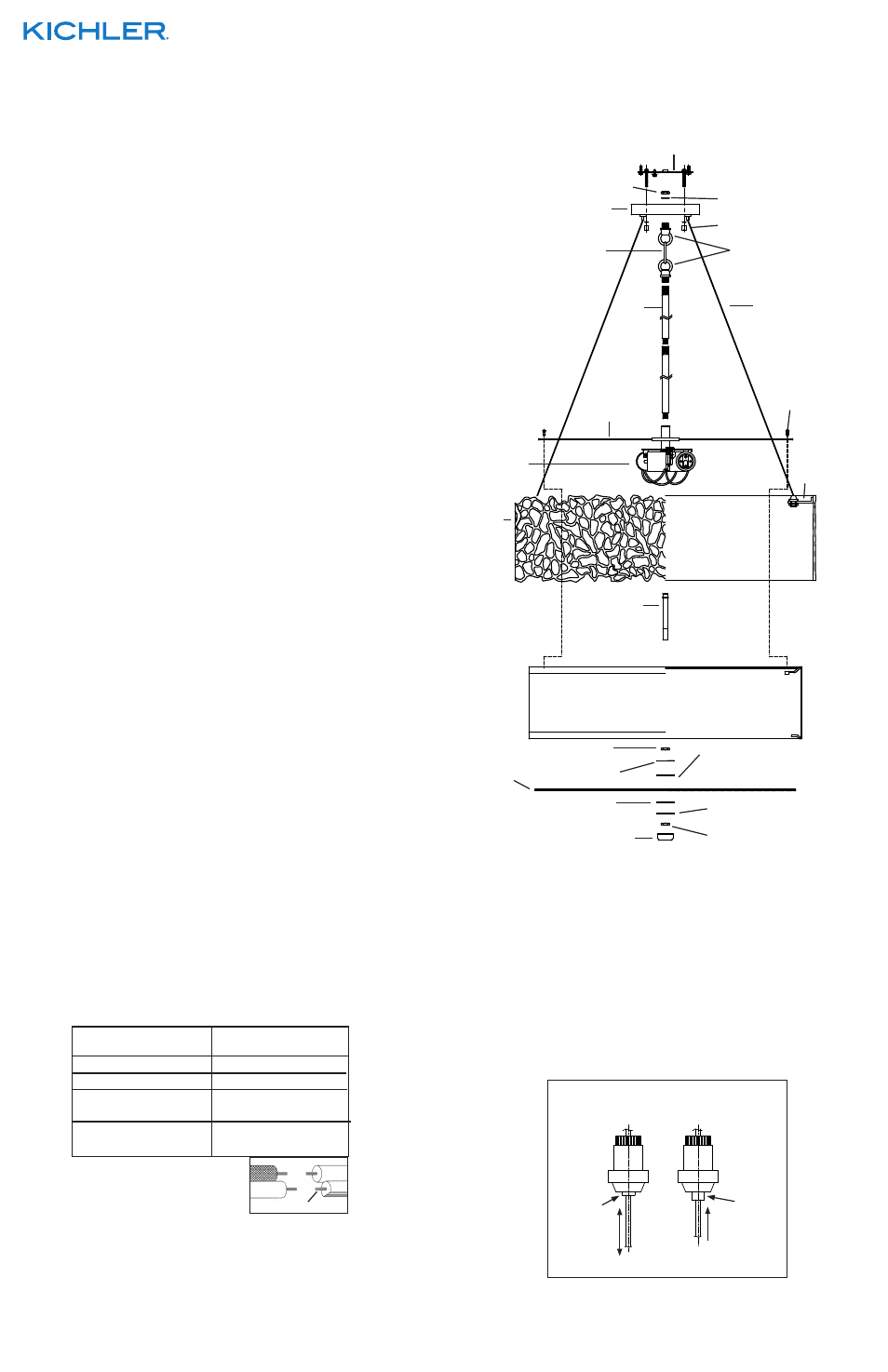

1) Abaisser la barre avec le groupe de douilles par la partie supérieure du cache

extérieur.
2) Placer le cache extérieur avec une barre sur le cache intérieur.
3) Aligner les trous à chaque extrémité de la barre aux trous dans chaque

support à l’intérieur du cache interne.

4) Serrer les vis dans chaque trou de barre ainsi que dans les trous des supports.

Serrer les vis pour fixer le cache intérieur.

5) Introduire les ampoules recommandées.
6) Visser un petit tube fileté dans chaque tige sur la partie inférieure de chaque

groupe de douille.

7) Visser un écrou hexagonal sur l’extrémité de chaque tube fileté.
8) Passer une rondelle plate puis une rondelle caoutchoutée sur l’extrémité de

chaque tube fileté.

9) Soulever le diffuseur jusqu’au luminaire. Passer les trous dans le diffuseur sur

l’extrémité de chaque tube fileté.

10) Passer une rondelle caoutchoutée puis une plate plate sur l’extrémité de

chaque tube fileté. Visser un écrou hexagonal sur l’extrémité de chaque tube

fileté.
11) Visser un ornement sur l’extrémité de chaque tube fileté. Resserrer les

ornements pour fixer le diffuseur. (NE PAS serrer avec excès).

12) Déterminer la quantité de tiges nécessaires pour atteindre la hauteur de

fixation souhaitée. ATTENTION: Un minimum d’une tige de 6 pouces doit être

utilisé.
13) Acheminer le fil du luminaire de chaque accouplement sur la barre par chaque

tige et visser chaque tige dans l’accouplement en haut de la barre.

REMARQUE: Appliquer le frein filet sur tous les filets de la tige indiqués par le

symbole (3) pour empêcher la rotation accidentelle du luminaire pendant le

nettoyage, remplacement des ampoules, etc.

14) Acheminer le fil du luminaire par les tiges restantes et visser ces tiges ensemble.
15) Après avoir assemblé le nombre souhaité de tiges au luminaire, raccourcir les

câbles jusqu’à ce qu’ils soient bien tendus. Voir les instructions sur l’ajustement

de la longueur du câble ci-dessous.

REMARQUE : Le luminaire peut être suspendu avec ou sans boucles ni maillon de
chaîne.

Avec des boucles et maillon de la chaîne:
16) Visser un petit tube fileté dans l’extrémité de chaque petite boucle.
17) Passer le fil du luminaire d’une dernière tige par le tube fileté dans l’extrémité

d’une petite boucle. Visser cette petite boucle dans l’extrémité de la tige.

18) Attacher le maillon de la chaîne sur la petite boucle à l’extrémité de la dernière

tige.
19) Attacher la deuxième petite boucle à l’extrémité de la liaison de la chaîne.
20) Passer le fil du luminaire par le trou dans la deuxième petite boucle.
21) Passer le fil du luminaire de la deuxième petite boucle à travers le trou dans le

cache. Abaisser le cache vers le bas sur la tige. Passer le trou dans lsur le tube

fileté sur la deuxième petite boucle.

22) Passer le fil du luminaire à travers le trou dans rondelle de blocage. Visser la

rondelle de blocage sur le tube fileté en saillie à l’intérieur du cache. Passer le fil

du luminaire à travers le trou dans l’ecrou hexagonal. Visser l’écrou hexagonal sur

le tube fileté.

PROCÉDER SELON LES ÉTAPES DE 23 À 28 POUR TERMINER L’INSTALLATION.

Sans boucles ni maillon de la chaîne:
16) Passer le fil du luminaire de l’extrémité d’une dernière tige par un petit tube fileté.

Visser un petit tube fileté dans l’extrémité d’une dernière tige.

17) Passer le fil du luminaire par le trou situé dans le cache. Abaisser le cache et

passer le trou dans le cache sur l’extrémité du tube fileté sur la tige.

18) Passer le fil du luminaire à travers le trou dans rondelle de blocage. Visser la

rondelle de blocage sur le tube fileté en saillie à l’intérieur du cache. Passer le fil

du luminaire à travers le trou dans l’ecrou hexagonal. Visser l’écrou hexagonal sur

le tube fileté.

PROCÉDER SELON LES ÉTAPES DE 23 À 28 POUR TERMINER L’INSTALLATION.

23) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de commencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre l’interrupteur

principal en position d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui contrôlent

l’alimentation vers le luminaire ou la pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à remplacer est doté

d’un interrupteur ou d’une chaîne connectée à l‘interrupteur, placer ces

éléments en position d’Arrêt.

24) Trouver les trous filetés appropriés sur la barrette de montage. Vissez les vis de

montage dans les trous filetés.

25) Visser la barrette de montage à la boite de jonction. (Vis non fournies). La barrette

de montage peut etre ajustée pour convenir à la position de l’applique.

26) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-dessous

pour faire les connexions.

27) Pousser le luminaire vers le plafond en passant soigneusement les vis de montage

par les trous dans le cache.

28) Fixer le luminaire au plafond à l’aide des boutons moletés.

Date Issued: 8/1/14

IS-43347-CB

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir

A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).

Fil Neutre

SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.

VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.

PRESSED

CABLE ADJUSMENT DETAIL

DÉTAILS D’AJUSTEMENT DU CÂBLE

NOT

PRESSED

UP & DOWN

UP ONLY

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada
