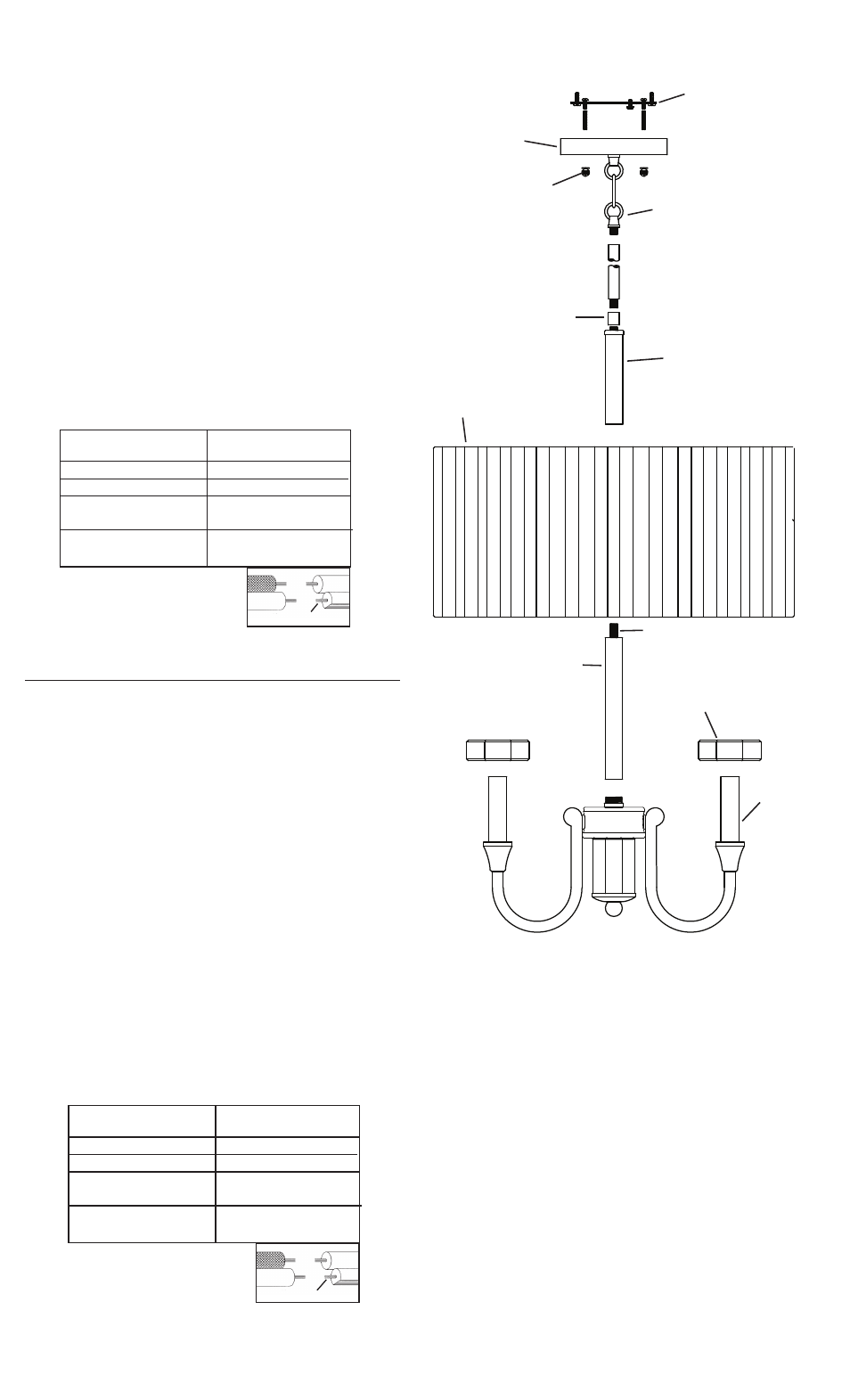

STEM dROP INSTALLATION
1) Place crystal trim down over candle sleeves.
2) Screw threaded pipe into fop of fixture body.
3) Lower tube down over threaded pipe.
4) Place shade down over fixture passing hole in top of shade over end of
threaded pipe.
5) Screw top tube onto end of threaded pipe.
6) Screw coupling onto top of top tube.
7) Pass wire through stem and screw stem to coupling
8) Pass wire through remaining stems and screw stems together.
NOTE: Thread locking compound must be applied to all stem threads
as noted with symbol (3) to prevent accidental rotation of fixture during
cleaning, relamping, etc.
9) Attach small loop to stem.
10) Turn off Power.
IMPORTANT: Before you start, neVer attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “off” position.
b) unscrew the fuse(s), or switch “off” the circuit breaker switch(s),
that control the power to the fixture or room that you are working
on.
c) Place the wall switch in the “off” position. If the fixture to be
replaced has a switch or pull chain, place those in the “off”
position.
11) Assemble mounting screws into threaded holes in mounting strap.
12) Attach mounting strap to outlet box. (Screws not provided).
13) Connect fixture ground wire to outlet box ground wire with wire connector.
(not provided.) never connect ground wire to black or white power
supply wire.
14) Make wire connections (connectors not provided.) reference chart
below for correct connections and wire accordingly.
15) Push fixture to ceiling, carefully passing mounting screws through holes
in canopy.
16) Secure fixture to ceiling with knurl knobs.
INSTALLATION PAR TIgE vERTIcALE
1) Placez l’ornement en cristal sur les branches du chandelier.
2) Vissez le tuyau fileté au haut du corps du luminaire.
3) Abaissez le tube sur le tuyau fileté.
4) Placez l’abat-jour sur le luminaire en plaçant le trou en haut du luminaire
à l’extrémité du tuyau fileté.
5) Vissez le tube supérieure à l’extrémité du tuyau fileté.
6) Vissez le couplage à l’extrémité du tube supérieure.
7) Passez le fil dans la tige et vissez la tige au couplage.
8) Passez le fil dans les tiges restantes et vissez les tiges ensemble.
REMARQUE: Appliquer le frein filet sur tous les filets de la tige indiqués
par le symbole (3) pour empêcher la rotation accidentelle du luminaire
pendant le nettoyage, remplacement de lampe, etc.
9) Attachez la petite bouche à l’extrémité de la tige supérieure.
10) CouPer Le CourAnT.
IMPORTANT: TouJourS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
11) Visser les vis de montage dans les trous filetés de la patte de fixation.
12) fixer la patte de fixation à la boîte de jonction. (Les vis ne sont par
fournies.)
13) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre
au fil d’alimentation noir ou á celui qui est blanc.
14) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-
dessous pour faire les connexions.
15) Pousser le luminaire vers le plafond en passant soigneusement les vis
de montage par les trous dans le cache.
16) fixer le luminaire au plafond à l’aide des boutons moletés.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Date Issued: 10/15/10 IS-42630-CB
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
MounTInG STrAP
PATTe De fIXATIon
CAnoPY
CACHe
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
KnurL KnoB
BouTon MoLeTé
SEE REvERSE SIdE FOR SEMI-FLUSH IN-
STALLATION INSTRUcTIONS.
vOIR LE vERSO POUR LES INSTRUcTIONS
d’INSTALLATION SEMI-ENcASTRéE.
3
SMALL LooP
PeTITe BouCLe
SHADe
ABAT-Jour
3
THreADeD PIPe
TuBe fILeTé
ToP TuBe
TuBe SuPérIeure
CrYSTAL TrIM
orneMenT en CrISTAL
CAnDLe SLeeVe
BrAnCH De LA
CHAnDeLIer
TuBe
TuBe
CouPLInG
ACCouPLeMenT
