Kichler 42630 - Manuel

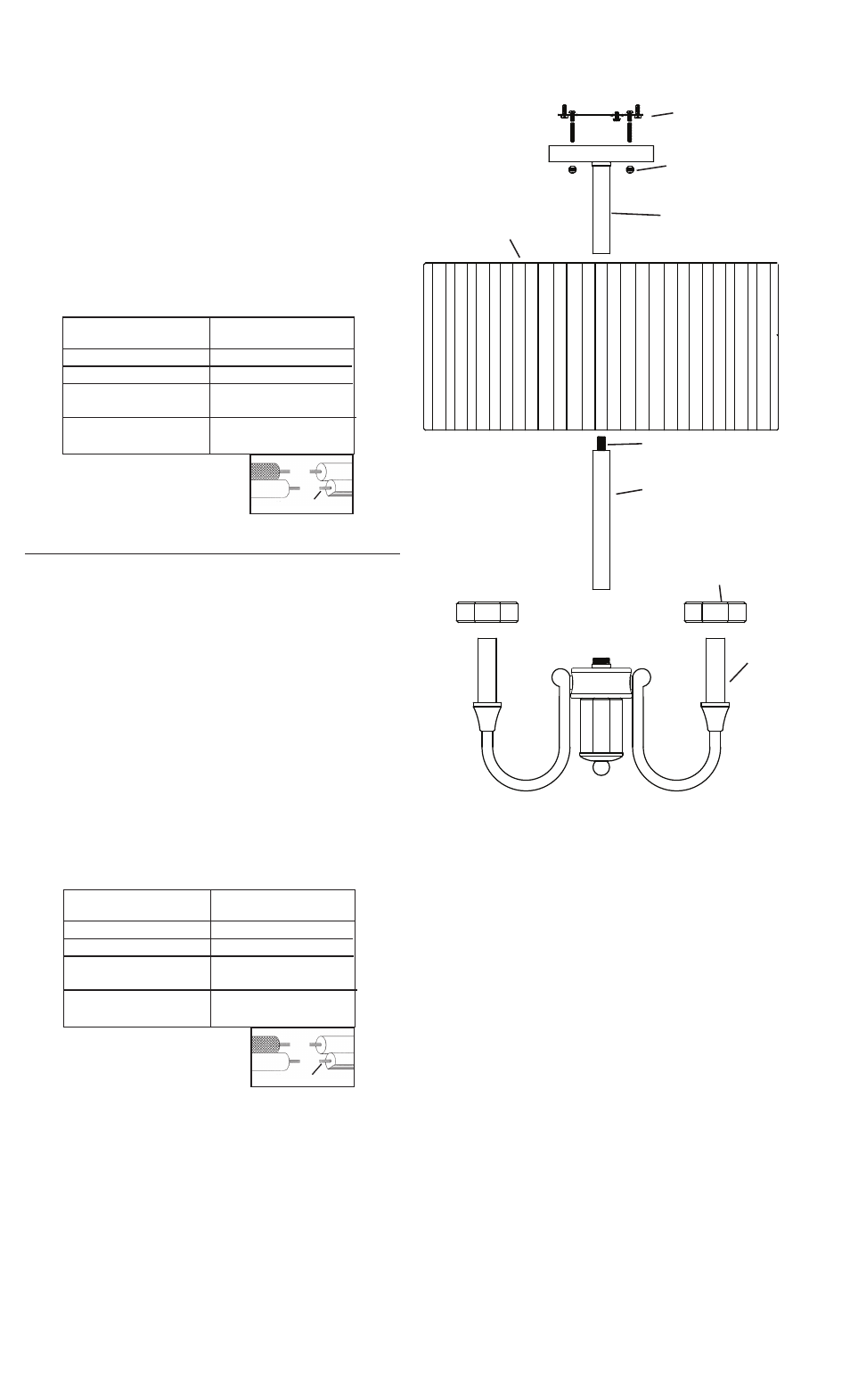

SEMI-FLUSH INSTALLATION
1) Place crystal trim down over candle sleeves.
2) Screw threaded pipe into fop of fixture body.
3) Lower tube down over threaded pipe.
4) Place shade down over fixture passing hole in top of shade over end of
threaded pipe.
5) Screw top tube onto end of threaded pipe.
6) Turn off Power.
IMPORTANT: Before you start, neVer attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “off” position.
b) unscrew the fuse(s), or switch “off” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “off” position. If the fixture to be
replaced has a switch or pull chain, place those in the “off”
position.
7) find the appropriate threaded holes on mounting strap. Assemble
mounting screws into threaded holes.
8) Attach mounting strap to outlet box. (Screws not provided) Mounting
strap can be adjusted to suit position of fixture.
9) Make wire connections (connectors not provided.) reference chart
below for correct connections and wire accordingly.
10) Push fixture to ceiling, carefully passing mounting screws through holes.
11) Secure fixture to ceiling with threaded balls.
INSTALLATION SEMI-ENcASTRéE
1) Placez l’ornement en cristal sur les branches du chandelier.
2) Vissez le tuyau fileté au haut du corps du luminaire.
3) Abaissez le tube sur le tuyau fileté.
4) Placez l’abat-jour sur le luminaire en plaçant le trou en haut du luminaire
à l’extrémité du tuyau fileté.
5) Vissez le tube supérieure à l’extrémité du tuyau fileté.
6) CouPer Le CourAnT.
IMPORTANT: TouJourS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans
laquelle le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
7) Trouver les trous filetés appropriés sur le support de montage. Visser
les vis de montage dans les trous taraudés.
8) fixer le support de montage sur la boîte à prises. (Vis non fournies).
Le support de montage peut être réglé afin de positionner correctement
le luminaire.
9) Connecter les fils (connecteurs non fournis). Se porter au tableau ci-
dessous pour faire les connexions.
10) Pousser le luminaire vers le plafond en passant soigneusement les vis
de montage par les trous.
11) fixer le luminaire au plafond à l’aide des boules filetées.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 10/15/10 IS-42630-CB
MounTInG STrAP
CoLLIer De fIXATIon
THreADeD PIPe
TuBe fILeTé
ToP TuBe
TuBe SuPérIeure
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
THreADeD BALL
BouLe fILeTé
CrYSTAL TrIM
orneMenT en CrISTAL
SHADe
ABAT-Jour
CAnDLe SLeeVe
BrAnCH De LA
CHAnDeLIer
TuBe
TuBe
SEE REvERSE SIdE FOR STEM dROP INSTAL-
LATION INSTRUcTIONS.
vOIR LE vERSO POUR LES INSTRUcTIONS
d’INSTALLATION PAR TIgE vERTIcALE.
