2.6 Accessoires : palpeurs 3D et
manivelles électroniques
HEIDENHAIN
Palpeurs 3D (Option logicielle Touch probe
function)
Les différents palpeurs 3D HEIDENHAIN servent à :
aligner automatiquement les pièces
initialiser les points d'origine avec rapidité et précision
mesurer la pièce pendant l'exécution du programme
étalonner et contrôler les outils
Les palpeurs à commutation TS 220, TS 440, TS 444, TS 640 et
TS 740
Ces palpeurs sont particulièrement bien adaptés au dégauchissage
automatique de la pièce, à l'initialisation du point d'origine et aux
mesures de la pièce. Le TS 220 transmet les signaux de commutation
via un câble et représente donc une alternative intéressante si vous
digitalisez occasionnellement.

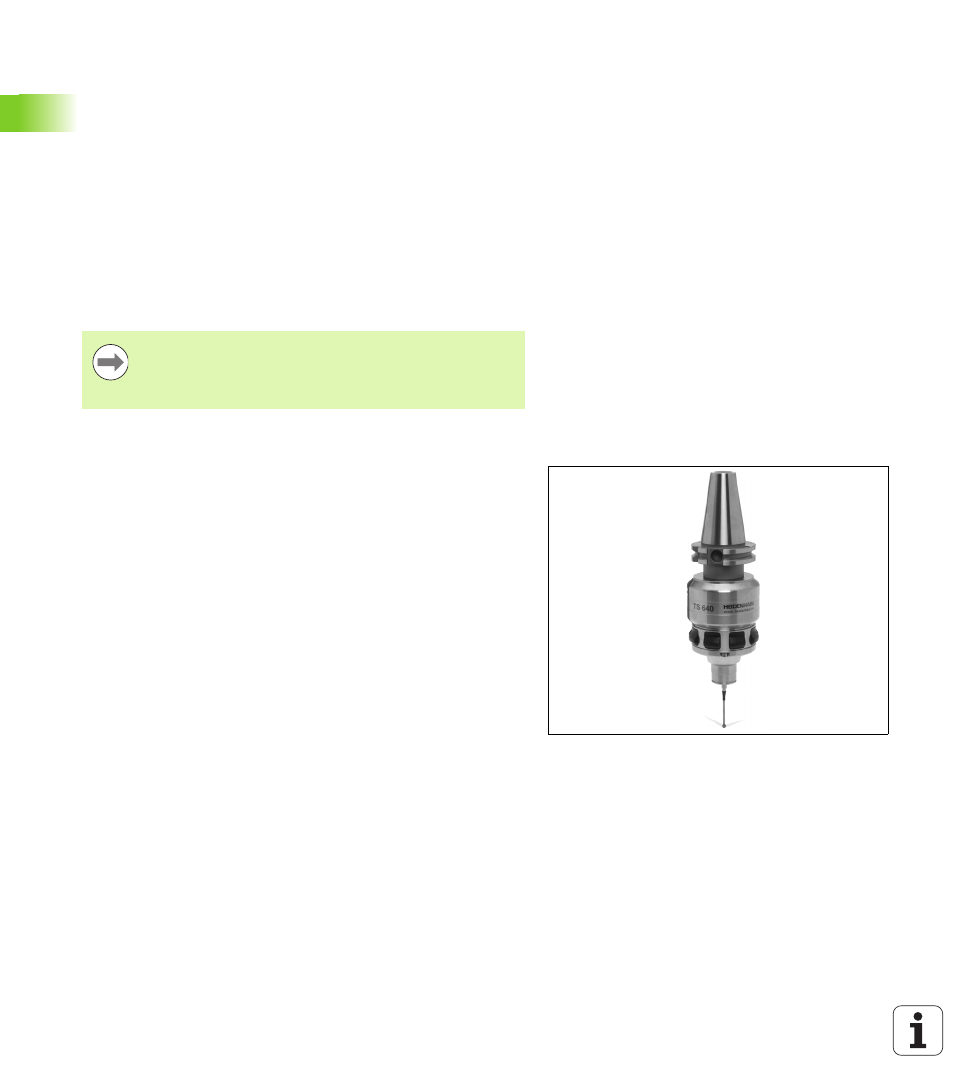

Le palpeur TS 640 (voir figure) et le TS 440, plus petit, ont été conçus
spécialement pour les machines équipées d'un changeur d'outils. Les
signaux de commutation sont transmis sans câble, par infrarouge.
Principe de fonctionnement : un capteur optique sans usure détecte la
déviation de la tige dans les palpeurs à commutation HEIDENHAIN. Le
signal créé permet de mémoriser la valeur effective de la position
courante du palpeur.
Toutes les fonctions des palpeurs sont expliquées dans le
manuel d'utilisation des cycles. En cas de besoin,
adressez-vous à HEIDENHAIN pour recevoir ce manuel
d'utilisation. ID: 679220-xx.
