HEIDENHAIN TNC 620 379
1
1
.3 F
raisag
e
incliné dans le
plan incliné (logiciel-Option 2)
11.3 Fraisage incliné dans le plan
incliné (logiciel-Option 2)
Fonction
En liaison avec les nouvelles fonctions PLANE et avec M128, vous
pouvez réaliser un fraisage incliné dans un plan d'usinage incliné.
Pour cela, vous disposez de deux définitions possibles :
„ Fraisage incliné par déplacement incrémental d'un axe rotatif
„ Fraisage incliné au moyen de vecteurs normaux

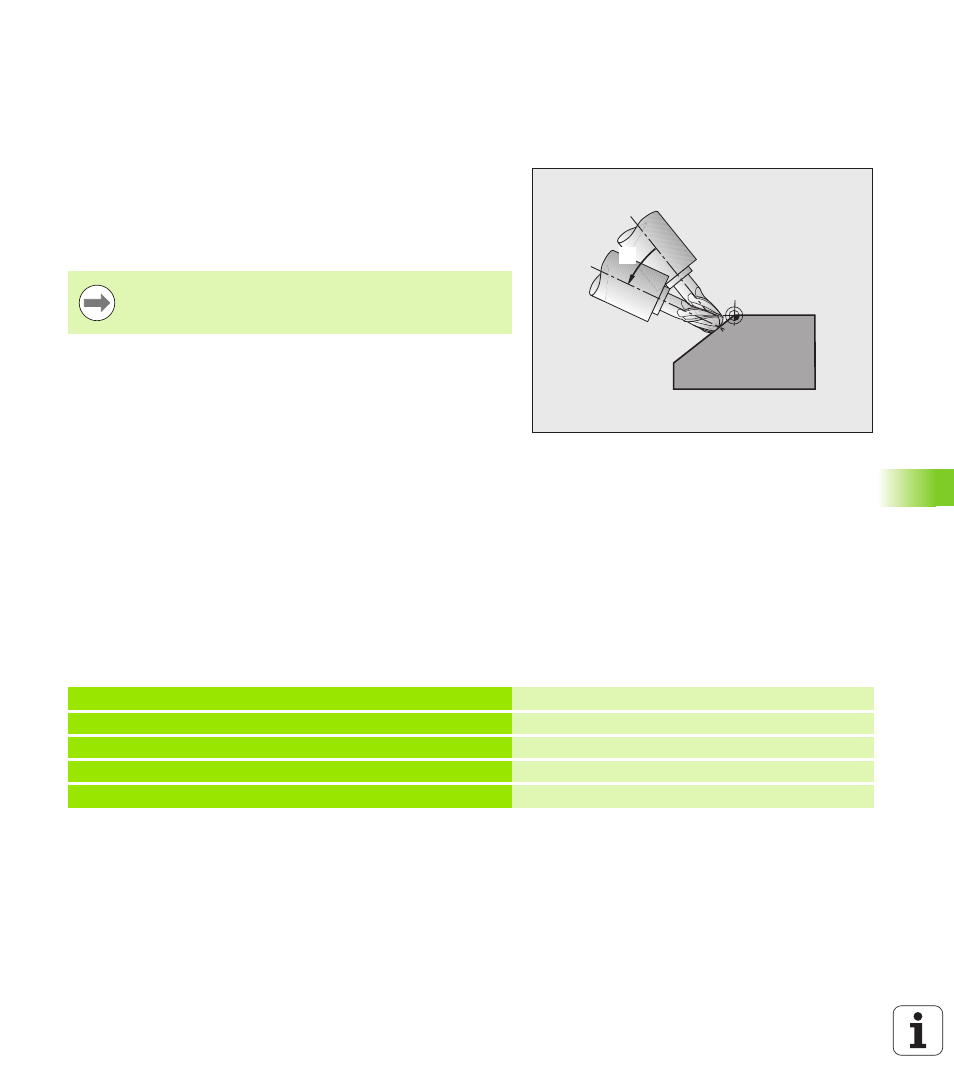

Fraisage incliné par déplacement incrémental
d'un axe rotatif
U Dégager l'outil
U Activer M128
U Définir une fonction PLANE au choix. Tenir compte du
comportement de positionnement
U Au moyen d'une séquence linéaire, se déplacer en incrémental à
l'angle d'inclinaison souhaité dans l'axe correspondant
Exemple de séquences CN :
IB
Le fraisage incliné dans le plan incliné ne fonctionne
qu'avec des fraises hémisphériques.
...
12 L Z+50 R0 FMAX M128 Positionnement à hauteur de sécurité, activer M128
13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE DIST50 F1000 Définir la fonction PLANE et l'activer
14 L IB-17 F1000 Régler l'angle d'inclinaison
... Définir l'usinage dans le plan incliné
