HEIDENHAIN TNC 620 185
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes
6.4 Contournages - Coordonnées
cartésiennes

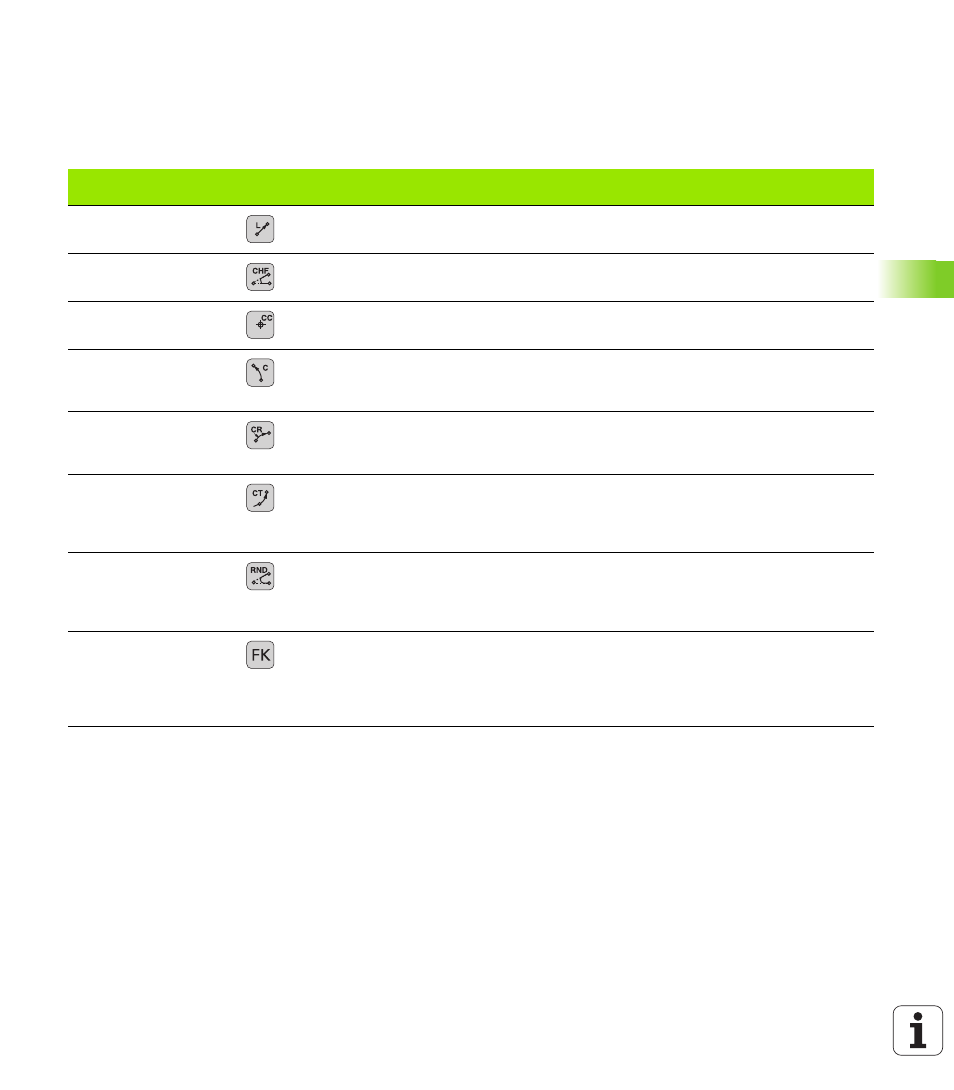

Résumé des fonctions de contournage
Fonction
Touche de
contournage
Mouvement d'outil Introductions requises Page
Droite L
angl. : Line Droite Coordonnées du point final
de la droite Page 186
Chanfrein : CHF
angl. : CHamFer Chanfrein entre deux droites Longueur du chanfrein Page 187
Centre de cercle CC ;
angl. : Circle Center Aucun Coordonnées du centre du
cercle ou du pôle Page 189
Arc de cercle C
angl. : Circle Trajectoire circulaire au point
final de l'arc de cercle avec
centre du cercle CC Coordonnées du point final
du cercle, sens de rotation Page 190
Arc de cercle CR
angl. : Circle by Radius Trajectoire circulaire avec
rayon Coordonnées du point final
du cercle, rayon, sens de
rotation Page 191
Arc de cercle CT
angl. : Circle Tangential Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour
précédent et suivant Coordonnées du point final
du cercle Page 193
Arrondi d'angle RND
angl. : RouNDing of
Corner Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour
précédent et suivant Rayon d’angle R Page 188
Programmation flexible
de contours FK Droite ou trajectoire
circulaire avec raccordement
quelconque à l'élément de
contour précédent voir „Contournages –
Programmation de contour
libre FK (Option logicielle
Advanced programming
features)”, page 205 Page 208
