186 Programmation : programmer les contours
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

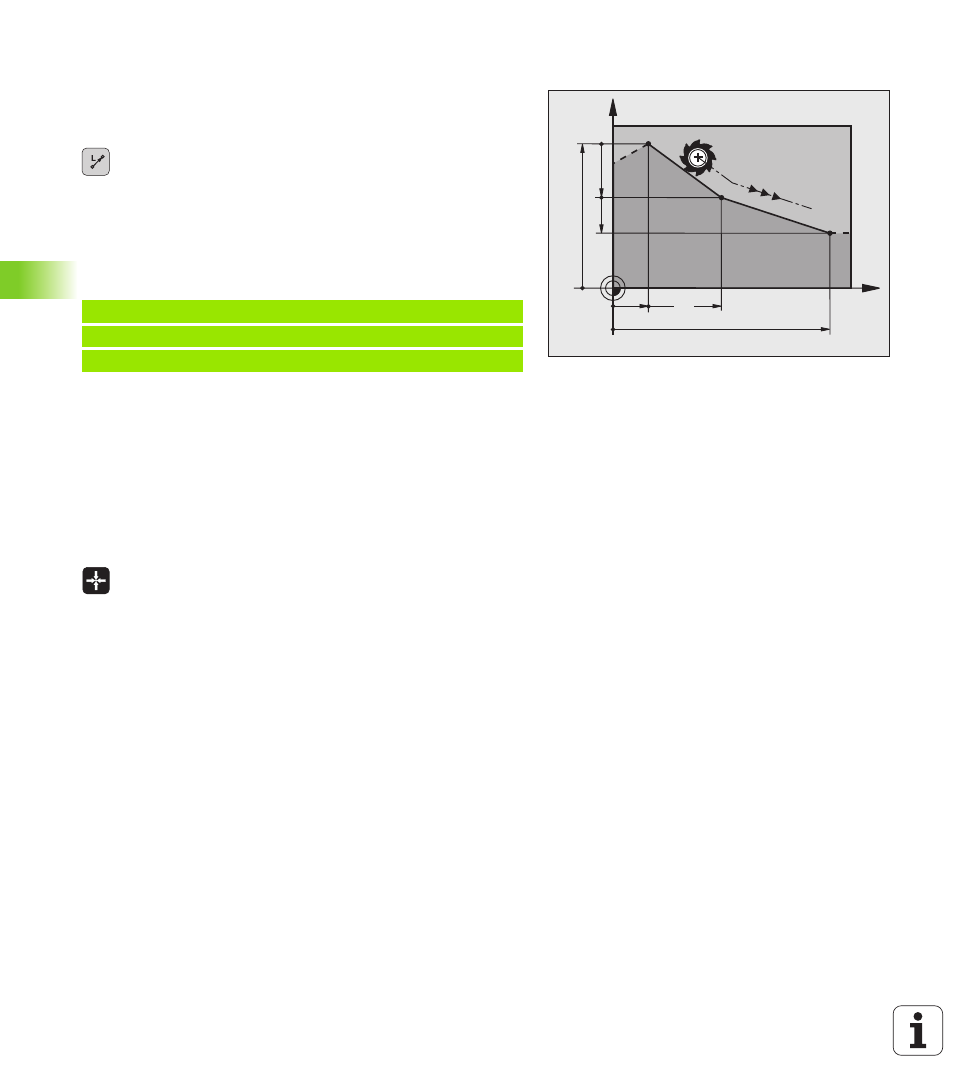

Droite L
La TNC déplace l'outil sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point de départ correspond au point
final de la séquence précédente.
U Coordonnées du point final de la droite, si nécessaire
U Correction de rayon R0/RL/RR
U Avance F
U Fonction auxiliaire M
Exemple de séquences CN
Transférer la position courante
Vous pouvez aussi générer une séquence linéaire (L) avec la touche
„TRANSFÉRER LA POSITION EFFECTIVE“ :
U Déplacez l'outil en mode Manuel jusqu'à la position qui doit être
transférée
U Commutez l'affichage de l'écran sur Mémorisation/édition de
programme
U Sélectionner la séquence de programme derrière laquelle doit être
insérée la séquence L
U Appuyer sur la touche „TRANSFÉRER LA POSITION
EFFECTIVE“ : la TNC génère une séquence L ayant
les coordonnées de la position effective
X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
