HEIDENHAIN TNC 620 429
13.6 Etalonner le palpeur 3D (Optio
n
logicielle T
ouc
h pr
obe functions)

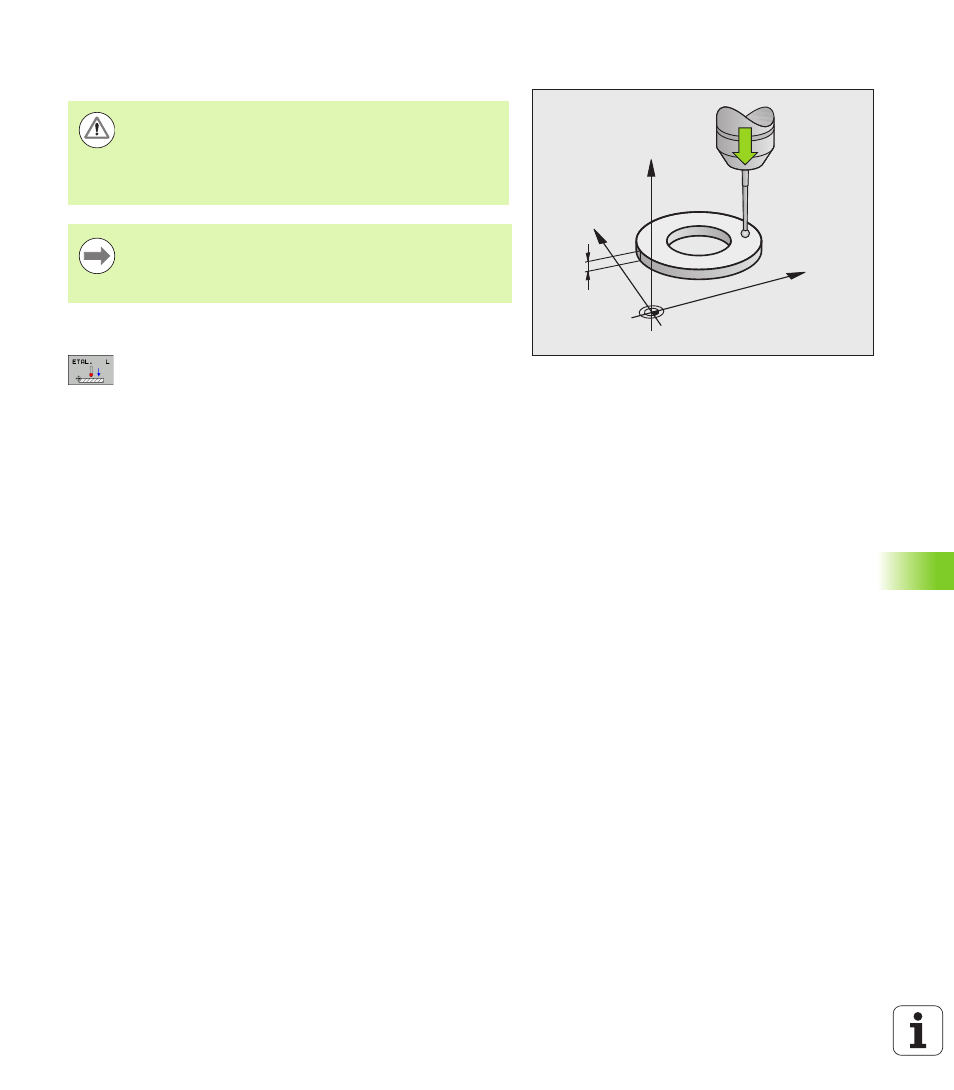

Etalonnage de la longueur effective
U Initialiser le point d'origine dans l'axe de broche de manière à avoir
pour la table de la machine : Z=0.
U Sélectionner la fonction d'étalonnage pour la longueur
du palpeur : appuyer sur la softkey FONCTIONS
PALPAGE et sur ETAL L. La TNC affiche une fenêtre
de menu comportant quatre champs de saisie
U Introduire l'axe d'outil (touche d'axe)
U Point d'origine : introduire l'épaisseur de la bague
de réglage
U Rayon effectif bille et Longueur effective ne
nécessitent pas d'introduire des données
U Déplacer le palpeur très près de la surface de la bague
de réglage
U Si nécessaire, modifier le sens du déplacement :
appuyer sur la softkey ou sur les touches fléchées
U Palper la surface : appuyer sur la touche START
externe
5
Y
X
Z
HEIDENHAIN ne garantit le fonctionnement correct des
cycles de palpage qu'avec les palpeurs HEIDENHAIN.
Dans le cas ou vous utilisez les fonctions de palpage dans
un plan incliné, vous devez régler 3D-ROT sur Actif dans
les modes manuel et automatique.
La longueur effective du palpeur se réfère toujours au
point d'origine de l'outil. En règle générale, le constructeur
de la machine initialise le point d'origine de l'outil sur le nez
de la broche.
