194 Programmation : programmer les contours
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

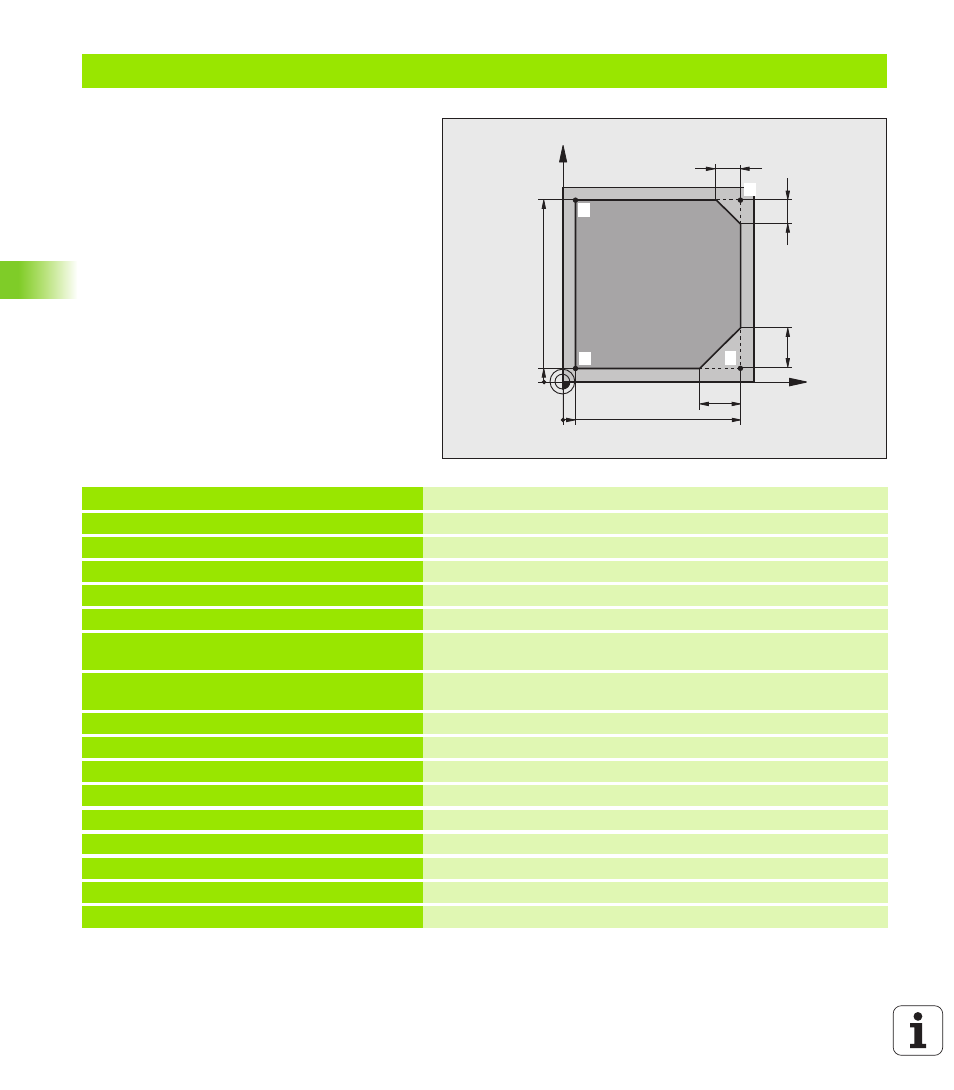

Exemple : déplacement linéaire et chanfrein en coordonnées cartésiennes
0 BEGIN PGM LINEAIRE MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute pour simulation graphique de l’usinage
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000 Appel d’outil avec axe de broche et vitesse de rotation broche
4 L Z+250 R0 FMAX Dégager l’outil dans l’axe de broche en avance rapide FMAX
5 L X-10 Y-10 R0 FMAX Prépositionner l’outil
6 L Z-5 R0 F1000 M3 Déplacement à la profondeur d’usinage avec l'avance F = 1000
mm/min.
7 APPR LT X+5 Y+5 LEN10 RL F300 Accoster le contour au point 1sur une droite, avec raccordement
tangentiel
8 L Y+95 Positionnement au point 2
9 L X+95 Point 3 : première droite du coin 3
10 CHF 10 Programmer un chanfrein de longueur 10 mm
11 L Y+5 Point 4 : deuxième droite du coin 3, première droite du coin 4
12 CHF 20 Programmer un chanfrein de longueur 20 mm
13 L X+5 Accoster le dernier point 1 du contour, deuxième droite du coin 4
14 DEP LT LEN10 F1000 Quitter le contour sur une droite avec raccordement tangentiel
15 L Z+250 R0 FMAX M2 Dégager l'outil, fin du programme
16 END PGM LINEAIRE MM
X
Y
9 5
95
5
10
10
20
20
1 4
2
3
