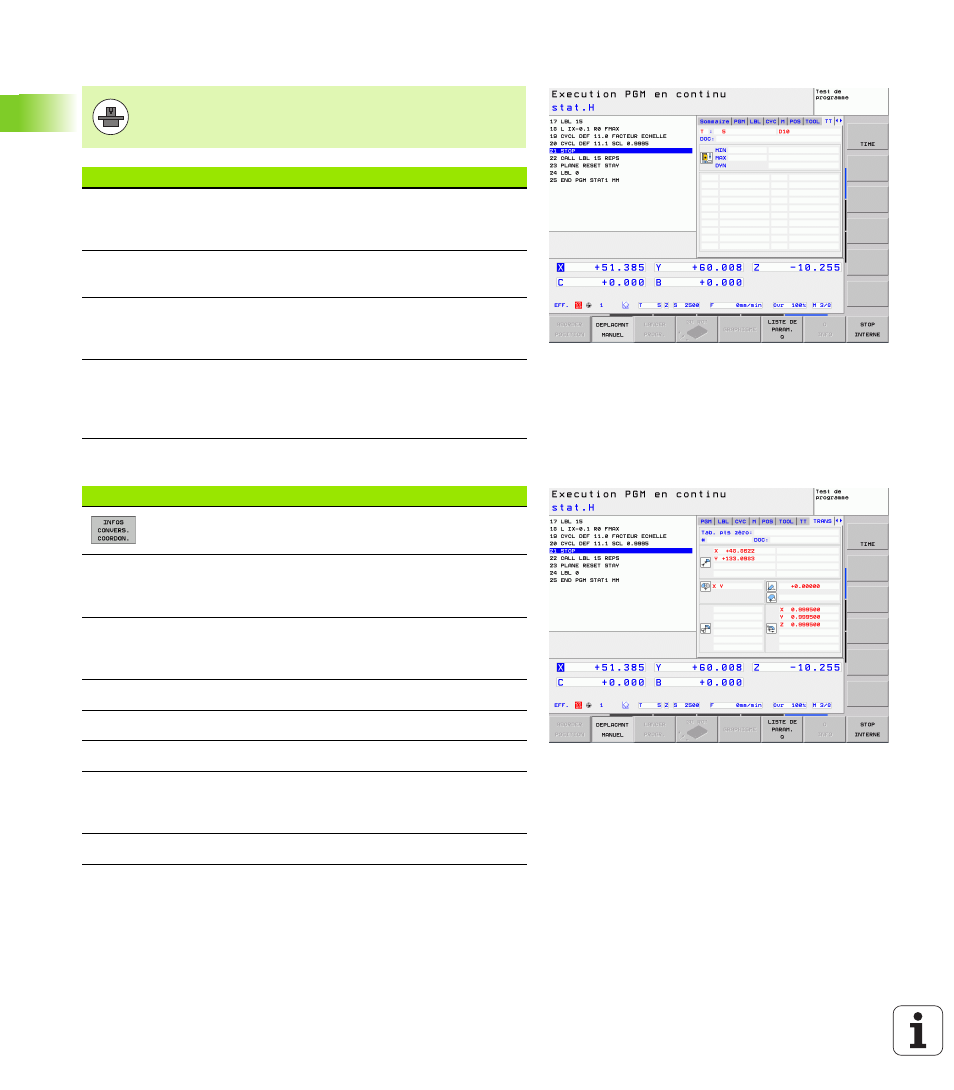

Etalonnage d'outils (onglet TT)
Conversion de coordonnées (onglet TRANS)
voir Manuel d'utilisation des cycles, cycles de conversion de
coordonnées.
La TNC n'affiche l'onglet TT que si cette fonction est
active sur votre machine.
Softkey Signification
Sélection
directe
impossible Numéro de l'outil à étalonner
Affichage indiquant si le rayon ou la longueur
d'outil doit être étalonné
Valeurs MIN et MAX d'étalonnage des
différentes dents et résultat de la mesure avec
l'outil en rotation (DYN).
Numéro de la dent de l'outil avec sa valeur de
mesure. L'étoile derrière la valeur de mesure
indique que la tolérance du tableau d'outils a été
dépassée
Softkey Signification
Nom du tableau de points zéro courant
Numéro du point zéro courant (#), commentaire
de la ligne active du numéro de point zéro
courant (DOC) du cycle 7
Décalage du point zéro courant (cycle 7); la TNC
affiche un décalage du point zéro courant sur 8
axes max.
Axes miroirs (cycle 8)
Rotation de base courante
Angle de rotation courant (cycle 10)
Facteur échelle courant/ facteurs échelles
(cycles 11 / 26); la TNC affiche un facteur
d'échelle courant sur 6 axes max.
Centre de l'homothétie
