8.2 Familles de pièces –
Paramètres Q à la place de
nombres
Description
A l'aide de la fonction paramètres Q FN 0: AFFECTATION, vous pouvez
affecter aux paramètres Q des valeurs numériques. Dans le
programme d'usinage, vous introduisez un paramètre Q à la place
d'une valeur numérique.
Exemple de séquences CN
Pour des familles de pièces, vous affectez p. ex. des paramètres Q aux
dimensions caractéristiques de la pièce.
Vous affectez alors à chacun de ces paramètres la valeur numérique
correspondante pour usiner des pièces de formes différentes.
Exemple
Cylindre avec paramètres Q
15 FN O: Q10=25 Affectation
... Q10 reçoit la valeur 25
25 L X +Q10 correspond à L X +25
Z1
Q1
Q2
Z2
Q1
Q2

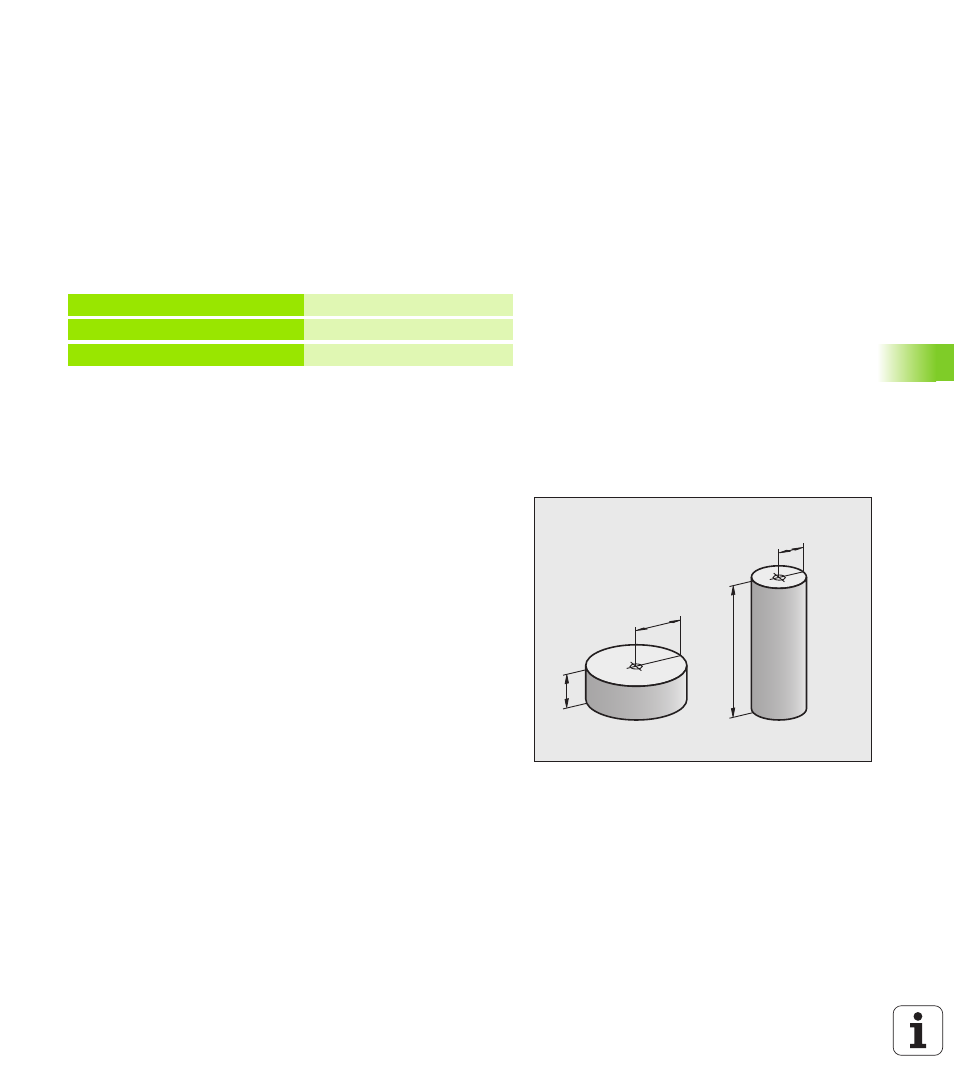

Rayon du cylindre R = Q1
Hauteur du cylindre H = Q2
Cylindre Z1 Q1 = +30
Q2 = +10
Cylindre Z2 Q1 = +10
Q2 = +50
