Programmation : usinage multiaxes
1
1
.2 La f
onction PLANE
: inclinaison
du plan d'usinag
e (Logiciel
O
ption 1)
Paramètres d'introduction
U
Angle proj. 1er plan de coord.?
: angle
projeté du plan d'usinage incliné sur le 1er plan
de coordonnées du système de coordonnées

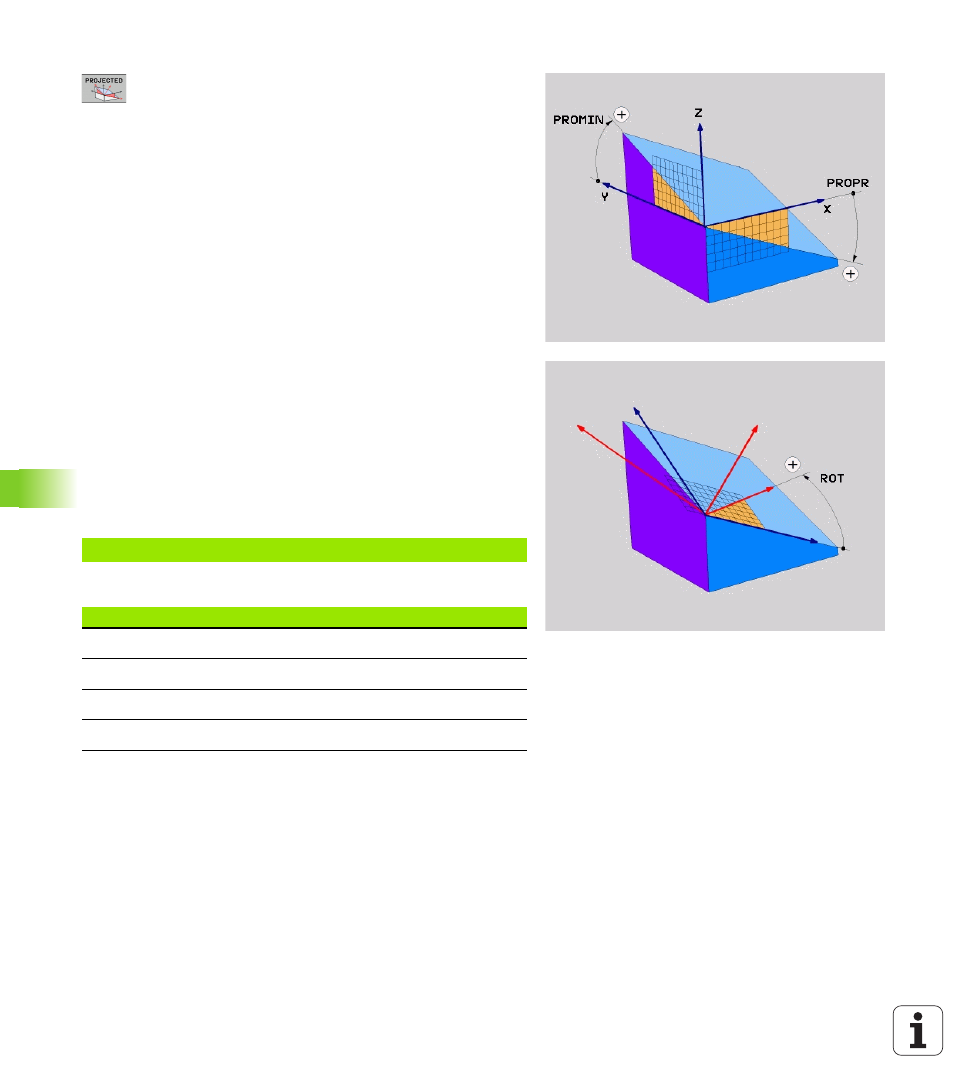

machine (Z/X avec axe d'outil Z, voir figure en
haut à droite). Plage d'introduction –89.9999° à
+89.9999°. L'axe 0° est l'axe principal du plan
d'usinage actif (X avec axe d'outil Z, sens positif,
voir figure en haut à droite)
U
Angle proj. 2ème plan de coord.?
: angle projeté sur
le 2ème plan de coordonnées du système de
coordonnées machine (Y/Z avec axe d'outil Z, voir
figure en haut à droite). Plage d'introduction
-89.9999° à +89.9999°. L'axe 0° est l'axe secondaire
du plan d'usinage actif (Y avec axe d'outil Z)
U
Angle ROT du plan incliné?
: rotation du système de
coordonnées incliné autour de l'axe d'outil incliné (par
analogie, correspond à une rotation avec le cycle 10
ROTATION). Avec l'angle de rotation, vous pouvez
déterminer de manière simple le sens de l'axe
principal du plan d'usinage (X avec axe d'outil Z, Z
avec axe d'outil Y, voir figure de droite, au centre).
Plage d'introduction -360° à +360°
U
Poursuivre avec les propriétés de positionnement
(voir „Définir le comportement de positionnement de
la fonction PLANE” à la page 374)
Séquence CN
Abréviations utilisées
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....
Abréviation
Signification
PROJECTED
de l'anglais projected = projeté
PROPR
principle plane : plan principal
PROMIN
minor plane : plan secondaire
PROROT
En anglais rotation : rotation
