348 Programmation : fonctions spéciales
1
0
.4 Définir les tr
ansf
or
mations de coor
données
10.4 Définir les transformations de
coordonnées
Résumé
En alternative au cycle de transformation de coordonnées 7 DECALAGE
DU POINT ZERO
, vous pouvez aussi utiliser la fonction Texte clair TRANS
DATUM . Comme avec le cycle 7, TRANS DATUM vous permet de
programmer directement des valeurs de décalage ou d'activer une
ligne du tableau de points zéro. Vous disposez également de la
fonction TRANS DATUM RESET avec laquelle vous pouvez annuler très
simplement un décalage de point zéro actif.
TRANS DATUM AXIS
La fonction TRANS DATUM AXIS permet de définir un décalage de point
zéro en introduisant des valeurs pour l'axe concerné. Dans un
séquence, vous pouvez définir jusqu'à 9 coordonnées, l'introduction
en incrémental est possible. Pour la définition, procédez de la manière
suivante :

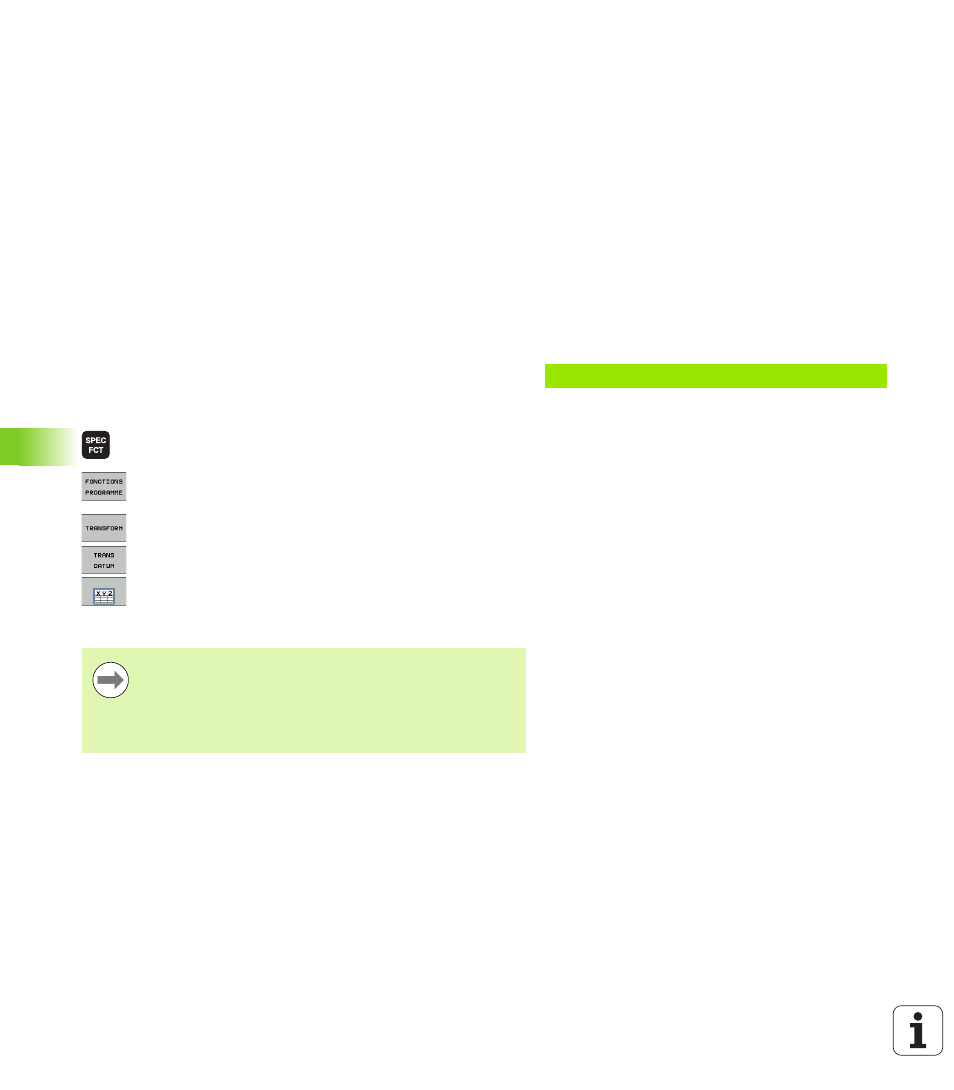

U Afficher la barre de softkeys des fonctions spéciales
U Choisir le menu de définition des diverses fonctions
texte clair
U Sélectionner les transformations
U Sélectionner décalage de point zéro TRANS DATUM
U Sélectionner la softkey pour l'introduction des valeurs
U Introduire le décalage de point zéro dans l'axe désiré,
valider avec la touche ENT
Exemple : Séquence CN
13 TRANS DATUM AXIS X+10 Y+25 Z+42
Les valeurs absolues introduites se réfèrent au point zéro
pièce défini par initialisation du point d'origine ou par une
valeur de présélection du tableau Preset.
Les valeurs incrémentales se réfèrent toujours au dernier
point zéro valide – lui-même pouvant être déjà décalé.
