HEIDENHAIN TNC 620
167
5.3 Cor
rection d'outil

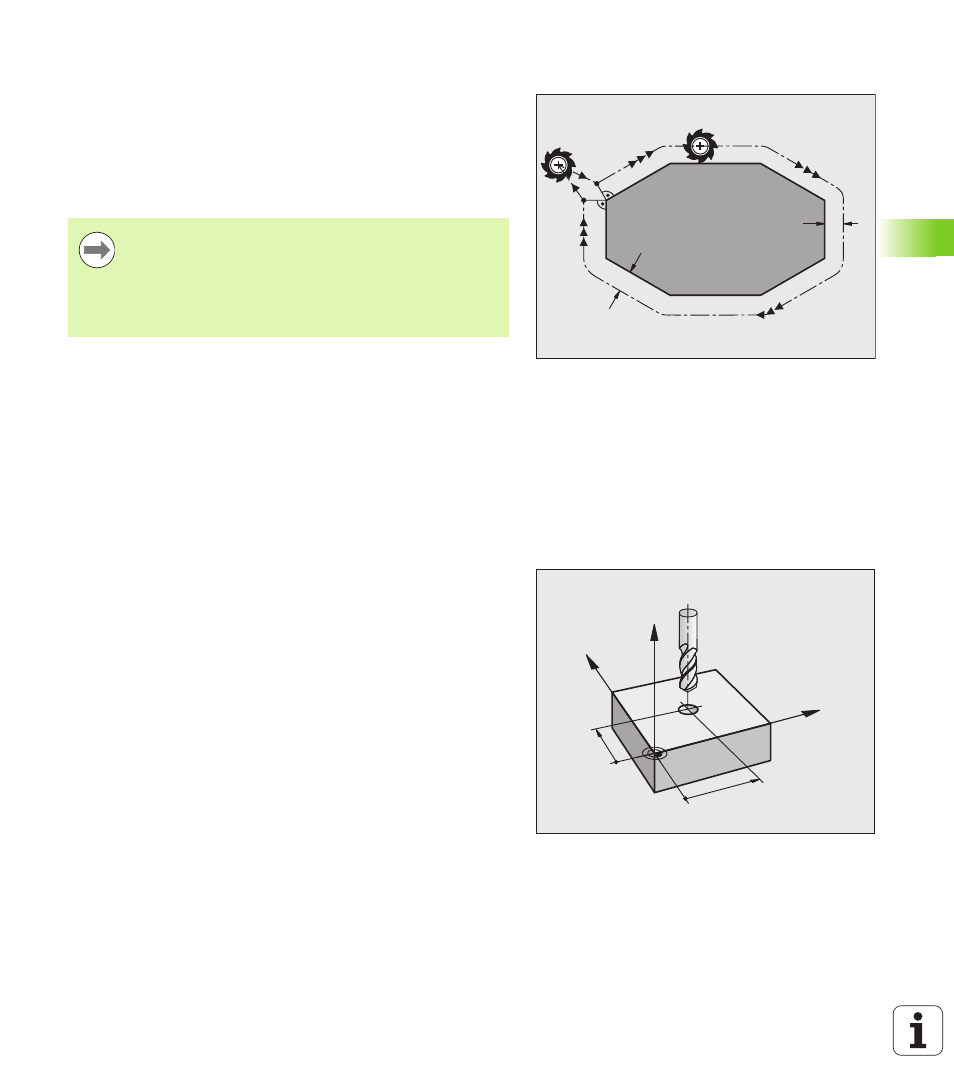

Correction du rayon d'outil
Dans un programme, une séquence de déplacement contient :
RL
ou RR pour une correction de rayon
R0
, si aucune correction de rayon ne doit être appliquée
La correction de rayon est appliquée dès qu’un outil est appelé et
déplacé dans une séquence linéaire dans le plan d’usinage avec RL ou
RR
.
Pour la correction de rayon, la TNC tient compte des valeurs Delta
contenues à la fois dans la séquence TOOL CALL et dans le tableau
d'outils :
Valeur de correction = R + DR
TOOL CALL
+ DR
TAB
avec
Contournages sans correction de rayon : R0
Dans le plan d'usinage, le centre d'outil suit le contour programmé ou
se positionne aux coordonnées programmées.
Application : perçage, prépositionnement.
R
R
R0
RL
La TNC annule la correction de rayon dans le cas où vous :
programmez une séquence linéaire avec R0
quittez le contour avec la fonction DEP
programmez un PGM CALL
sélectionnez un nouveau programme avec PGM MGT
R
:
Rayon d'outil R de la séquence TOOL DEF ou du
tableau d'outils
DR
TOOL CALL
:
Surépaisseur DR pour rayon dans séquence TOOL
CALL
DR
TAB :
Surépaisseur DR pour rayon du tableau d'outils
Y
X
Z
X
Y
