HEIDENHAIN iTNC 530 79
2.2 Ecr
a
n et panneau de commande
Panneau de commande

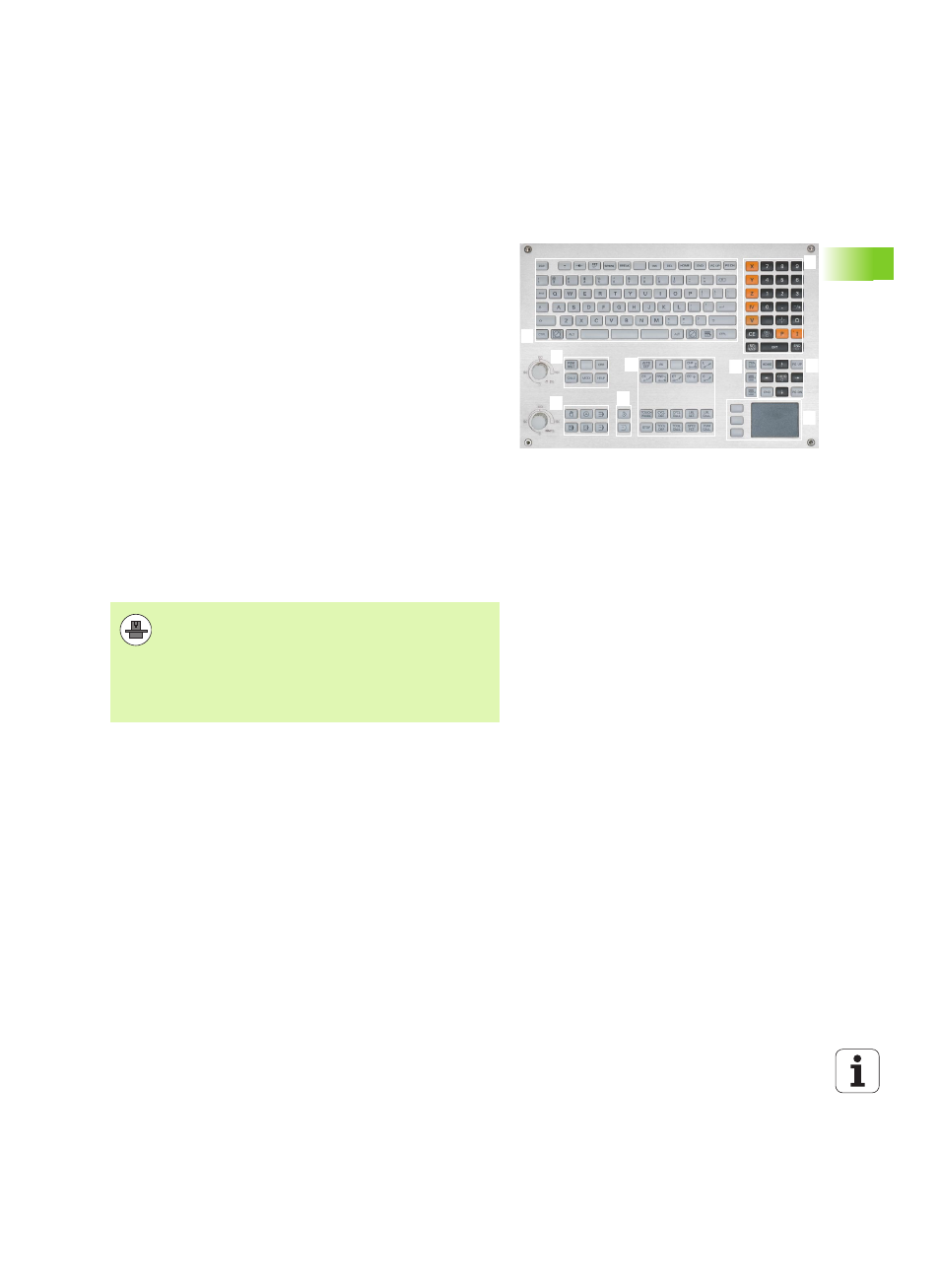

La TNC est fournie avec différents panneaux de commande. La figure
montre les éléments du panneau de commande TE 730:
Les fonctions des différentes touches sont résumées au verso de la
première page.
1 2
3
5
1 4
6
7 7
1
7 9
8
1 Clavier alphabétique pour l'introduction de textes, noms de
fichiers et pour la programmation DIN/ISO
Version bi-processeur: touches supplémentaires pour l'utilisation
de Windows
2 „ Gestionnaire de fichiers
„ Calculatrice
„ Fonction MOD
„ Fonction HELP
3 Modes Programmation
4 Modes Machine
5 Ouverture des dialogues de programmation
6 Touches de navigation et instruction de saut GOTO
7 Saisie de nombres et sélection des axes
8 Pavé tactile
9 Touches de navigation smarT.NC
10 Prise USB
Un certain nombre de constructeurs de machine
n'utilisent pas le panneau de commande standard de
HEIDENHAIN. Dans ce cas, reportez-vous au manuel de la
machine.
Les touches externes – touche START CN ou STOP CN,
par exemple – sont également décrites dans le manuel de
la machine.
