212 Programmation: programmer les contours
6.3 Appr
oc
he et sor
tie du cont
our
Point final
Conditions requises pour le choix du point final:
„ abordable sans risque de collision
„ le point doit être proche du dernier point du contour
„ Pour éviter d'endommager le contour: le point final optimal doit être
situé dans le prolongement de la trajectoire pour l'usinage du
dernier élément.
Exemple

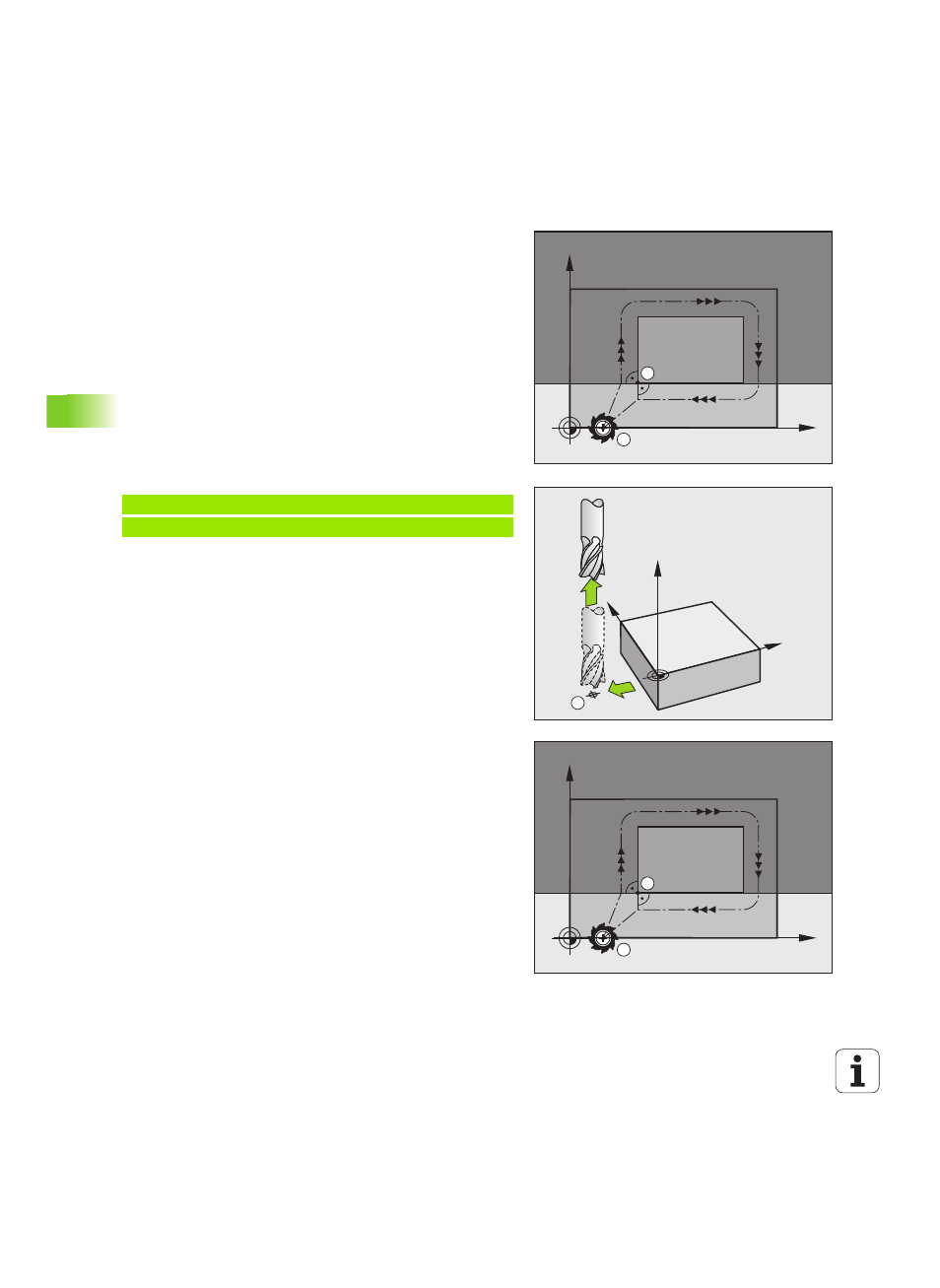

Figure en haut à droite: si vous définissez le point final dans la zone
gris foncé, le contour sera endommagé lors de l'approche du point
final.
Dégager l'outil au point final dans l'axe de broche:
Pour quitter le point final, programmez séparément l'axe de broche.
voir figure de droite, au centre.
Exemple de séquences CN
Point initial et point final identiques
Si le point initial et le point final sont identiques, ne programmez pas
de correction de rayon.
Pour éviter tout dommage au contour: le point initial optimal doit être
situé entre les prolongements des trajectoires de l'outil d'usinage du
premier et du dernier élément du contour.
Exemple
Figure en haut à droite: si vous définissez le point final dans la zone
hachurée, le contour sera endommagé lors de l'approche du premier
point du contour.
X
Y
A
E
Y
X
Z
E
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
X
Y
A
E
