332 Programmation: fonctions auxiliaires
1
0
.4 F
o
nctions auxiliair
es agissant sur le cont
our
nag
e

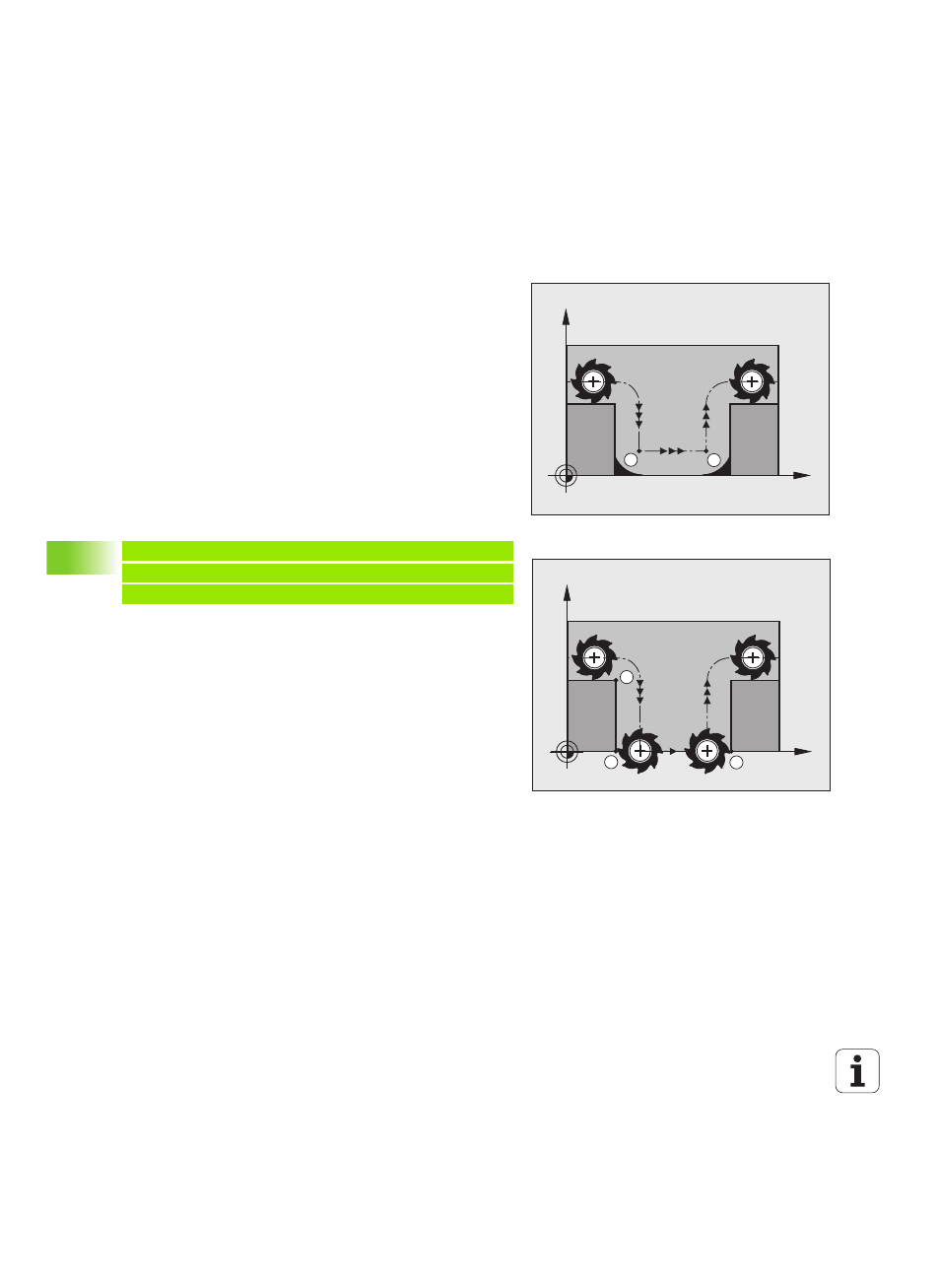

Usinage intégral aux angles d'une ouverture:
M98
Comportement standard
Dans les angles internes, la TNC calcule le point d’intersection des
trajectoires de la fraise et déplace l’outil à partir de ce point, dans la
nouvelle direction.
Lorsque le contour est ouvert aux angles, l'usinage est alors
incomplet:
Comportement avec M98
Avec la fonction auxiliaire M98, la TNC déplace l'outil jusqu'à ce que
chaque point du contour soit réellement usiné:
Effet
M98 n'est active que dans les séquences où elle a été programmée.
M98 est active en fin de séquence.
Exemple de séquences CN
Aborder les uns après les autres les points 10, 11 et 12 du contour:
X
Y
S S
X
Y
11 12
10
N100 G01 G41 X ... Y ... F ... *
N110 X ... G91 Y ... M98 *
N120 X+ ... *
