HEIDENHAIN iTNC 530 297
9.8 Intr
oduir
e
dir
e
ct
ement une f
o
rm
ule
Exemple d'introduction
Calculer un angle avec la fonction arctan, avec la perpendiculaire (Q12)
et le côté adjacent (Q13) ; affecter le résultat à Q25:

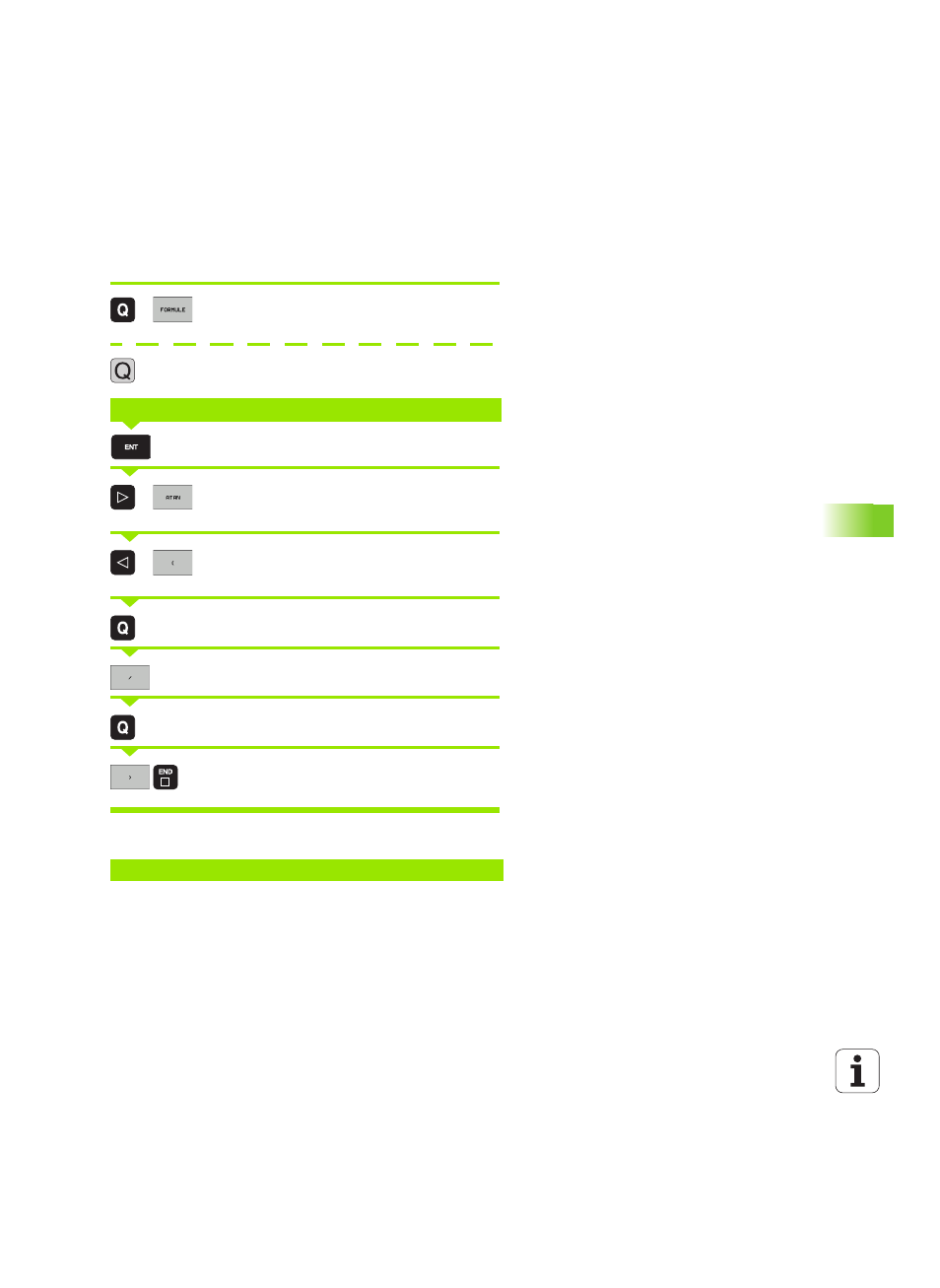

Introduire la formule: appuyer sur la touche Q et sur
la softkey FORMULE ou utilisez l'accès rapide:
Appuyer sur la touche Q du clavier ASCII
Introduire le numéro du paramètre
Commuter à nouveau la barre de softkeys ;
sélectionner la fonction arc-tangente
Commuter à nouveau la barre de softkeys et ouvrir la
parenthèse
Introduire le numéro de paramètre Q12
Sélectionner la division
Introduire le numéro de paramètre Q13
Fermer la parenthèse et clore l’introduction de la
formule
Exemple de séquence CN
NR. PARAMÈTRE POUR RÉSULTAT ?
37 Q25 = ATAN (Q12/Q13)
25
12
13
