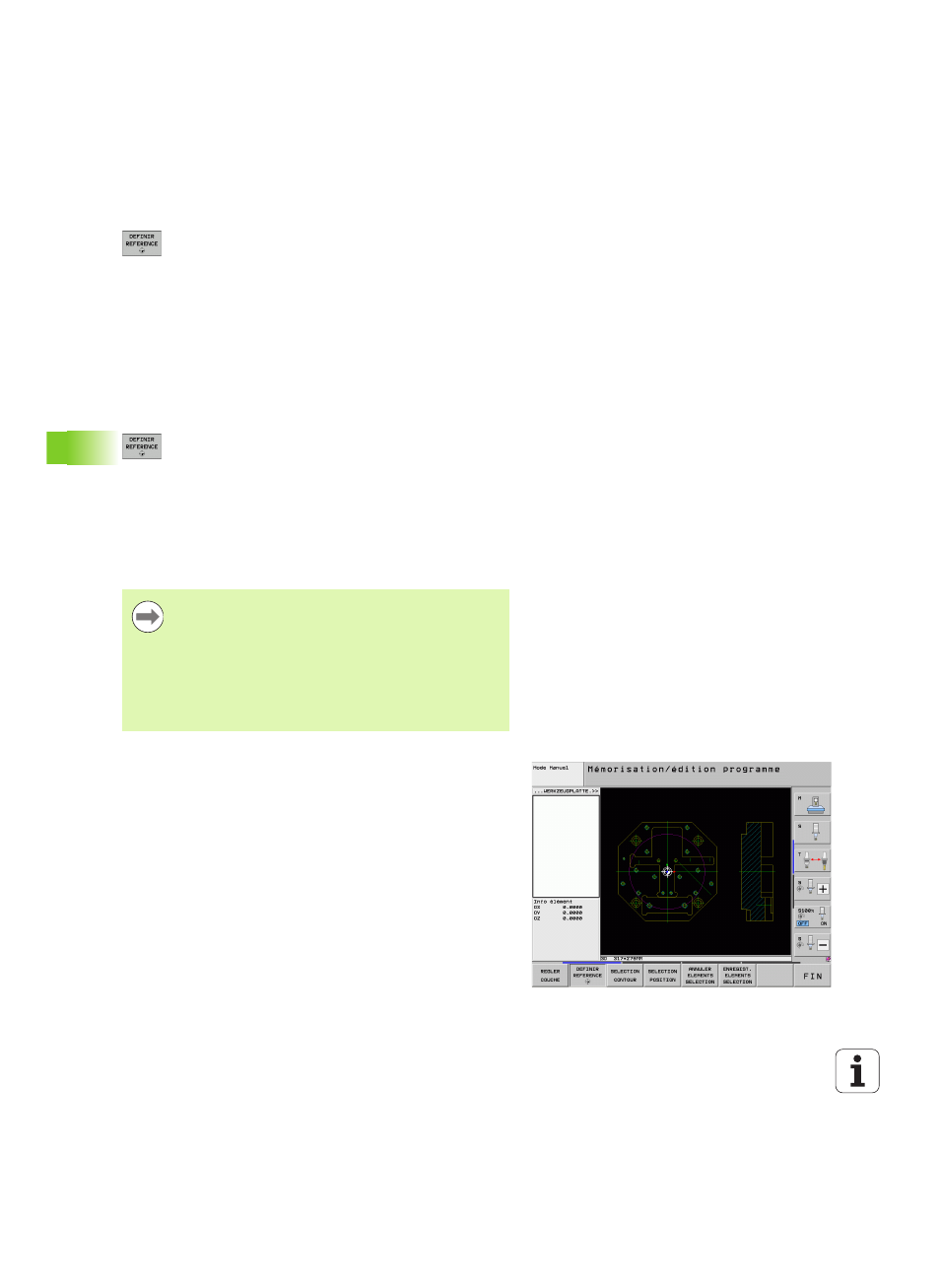

244 Programmation: importation de données d'un fichier DXF
7.
1 Exploitation de fic
h
iers DXF (option de logiciel)
Sélectionner le point d'origine sur un seul élément
U Sélectionner le mode pour définir le point d'origine
U Avec la touche gauche de la souris, cliquez sur
l'élément sur lequel vous voulez définir le point
d'origine: la TNC affiche avec des étoiles les points
d'origine possibles situés sur l'élément sélectionné
U Cliquer sur l'étoile correspondant au point d'origine à
sélectionner: la TNC affiche le symbole du point
d'origine à l'endroit sélectionné. Si l'élément
sélectionné est trop petit, utiliser si nécessaire la
fonction zoom
Sélectionner comme point d'origine le point d'intersection de
deux éléments
U Sélectionner le mode pour définir le point d'origine
U Avec la touche gauche de la souris, cliquer sur le
premier élément (droite, cercle entier ou arc de
cercle): la TNC affiche avec des étoiles les points
d'origine possibles situés sur l'élément sélectionné.
U Avec la touche gauche de la souris, cliquer sur le
deuxième élément (droite, cercle entier ou arc de
cercle): la TNC affiche le symbole du point d'origine
au point d'intersection
Informations concernant les éléments
La TNC affiche en bas et à gauche de l'écran la distance entre le point
d'origine sélectionné et le point zéro du dessin.
La TNC calcule également le point d'intersection même
lorsque celui-ci se trouve dans le prolongement d'un des
deux éléments.
Si plusieurs points d'intersection existent, la TNC
sélectionne alors le point d'intersection le plus proche de
l'endroit où l'on a cliqué sur le deuxième élément.
Si le calcul du point d'intersection n'est pas possible, la
TNC annule la sélection du premier élément.
