272 Programmation: sous-programmes et répétitions de parties de programme
8.6 Ex
emples de pr
ogr
a
mmation

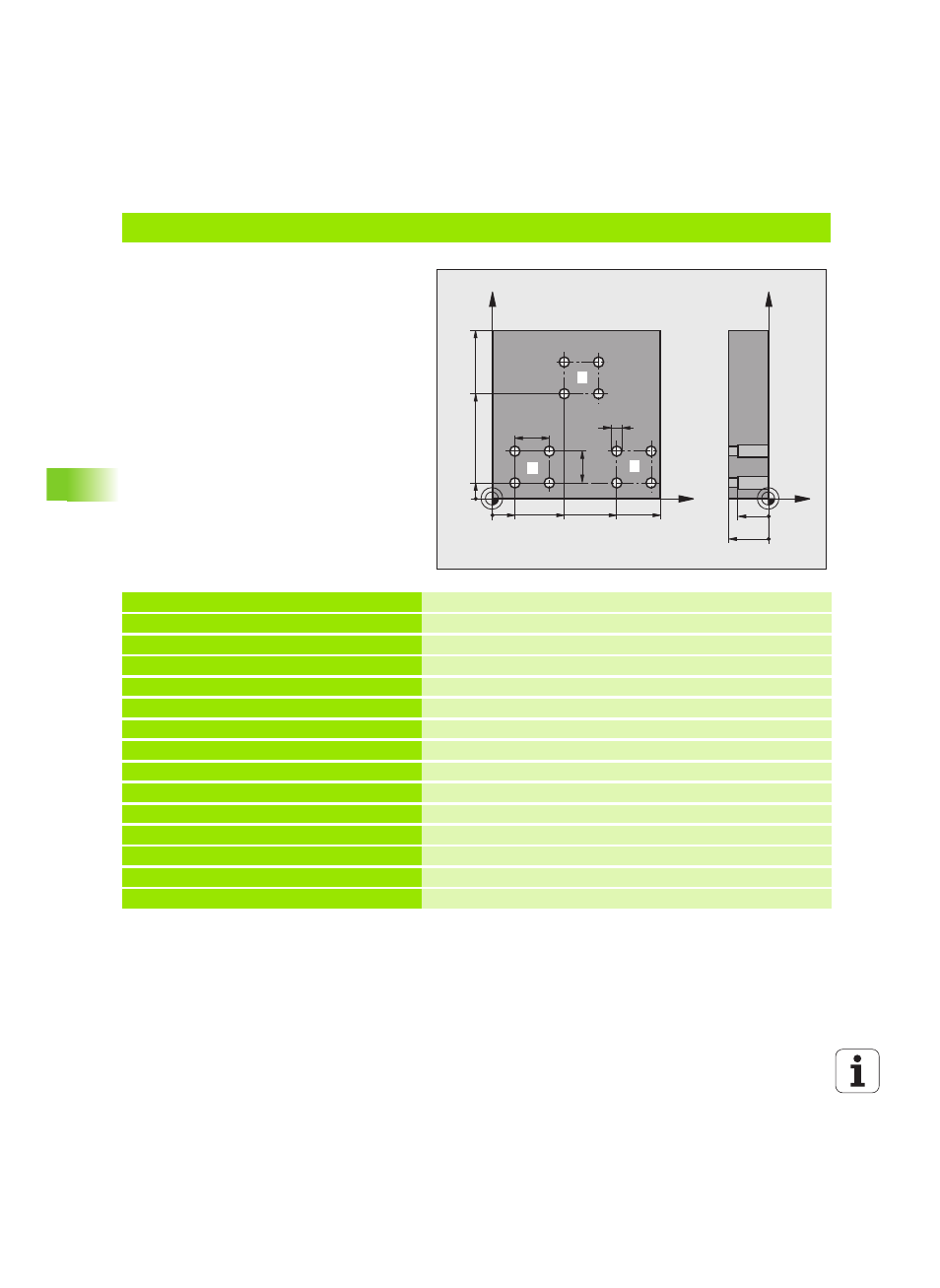

Exemple: groupe trous avec plusieurs outils
Déroulement du programme
„ Programmer les cycles d’usinage dans le
programme principal
„ Appeler le groupe de trous (sous-
programme 1)
„ Aller au groupe de trous dans le sous-
programme 1, appeler le groupe de trous
(sous-programme 2)
„ Ne programmer le groupe de trous qu'une
seule fois dans le sous-programme 2
%SP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N60 T1 G17 S5000 * Appel d’outil, foret à centrer
N70 G00 G40 G90 Z+250 * Dégager l'outil
N80 G200 PERCAGE Définition du cycle de centrage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-3 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE PROF.
Q202=3 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=10 ;SAUT DE BRIDE
Q211=0.2 ;TEMPO. AU FOND
N90 L1,0 * Appeler sous-programme 1 de la figure de trous complète
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
