106 Programmation: principes de base, gestionnaire de fichiers
3.2 Ouv
e
rt
ur
e et intr
oduction de pr
ogr
ammes
Programmation de déplacements d'outils en
DIN/ISO
Pour programmer une séquence, sélectionnez une touche de fonction
DIN/ISO sur le clavier alphabétique. Vous pouvez aussi utiliser les
touches de contournage grises pour obtenir le code G correspondant.

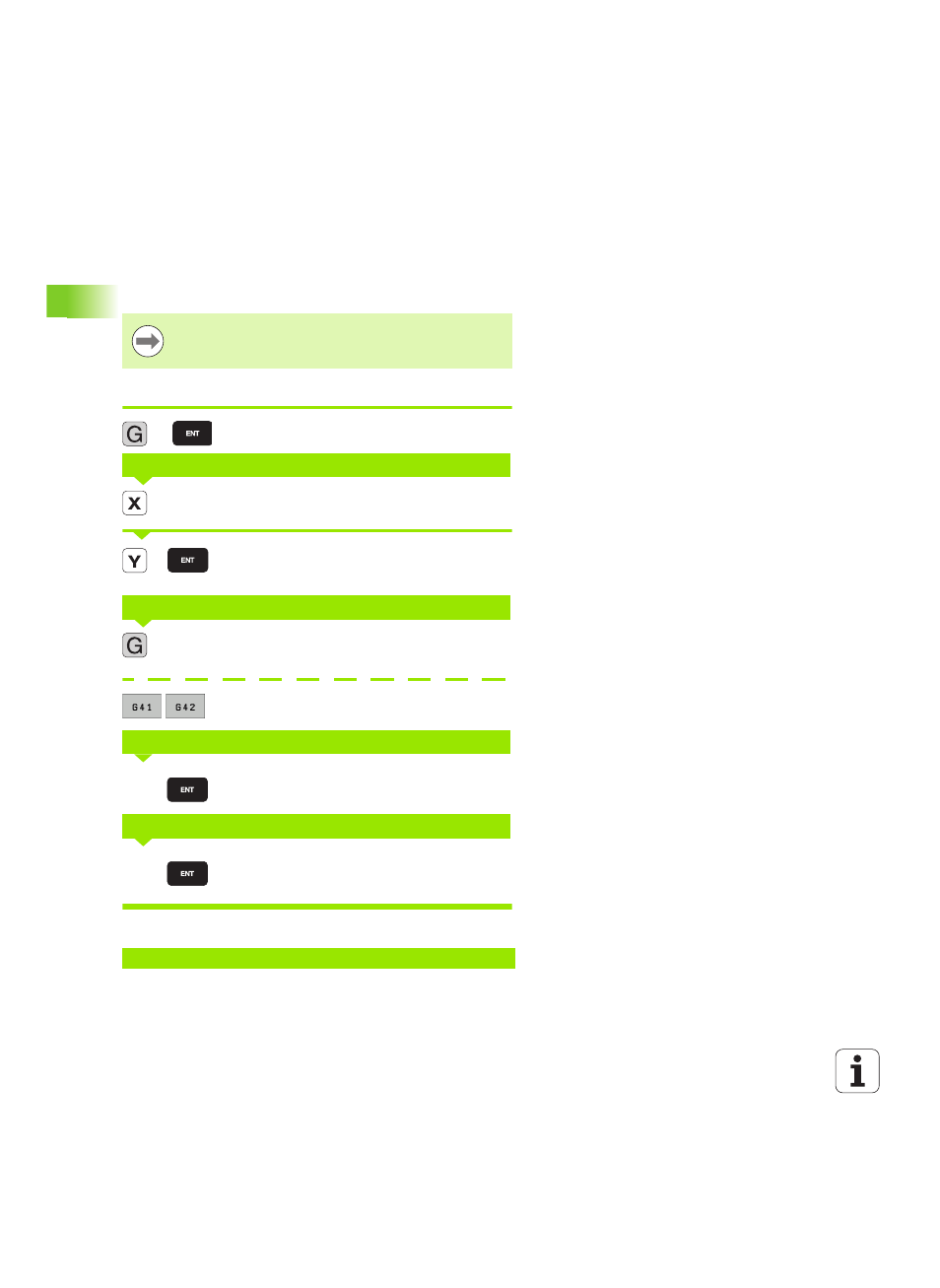

Exemple de séquence de positionnement
Ouvrir la séquence
Introduire la coordonnée X du point d'arrivée
Introduire la coordonnée Y du point d'arrivée,
question suivante avec la touche ENT
Déplacement sans correction du rayon d'outil: valider
avec la touche ENT ou
déplacement à gauche ou à droite du contour
programmé: sélectionner G41 ou G42 avec la softkey
Avance de contournage 100 mm/min, question
suivante avec la touche ENT
Fonction auxiliaire M3 „Marche broche“, la TNC
termine le dialogue avec la touche ENT
La fenêtre de programme affiche la ligne:
Attention, l'écriture en majuscules doit être activée.
COORDONNÉES?
TRAJECTOIRE CENTRE-OUTIL
AVANCE F=?
FONCTION AUXILIAIRE M?
N30 G01 G40 X+10 Y+5 F100 M3 *
1
10
20
40
100
3
